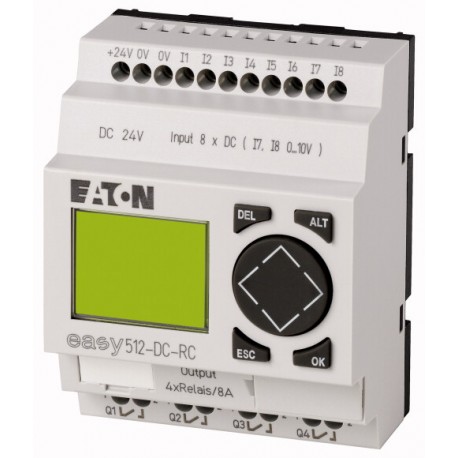

EASY512-DC-RC 274109 0004519758 EATON ELECTRIC Relé programable Easy500 24 V DC 8 ED(2EA), 4SR Con Pantalla .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EASY512-DC-RC 274109 0004519758 EATON ELECTRIC Relé programable Easy500 24 V DC 8 ED(2EA), 4SR Con Pantalla ..

EASY512-DC-RC

274109

0004519758

EATON-MOELLER

Relé programable Easy500; 24 V DC; 8 ED(2EA), 4SR; Con Pantalla; Con reloj

Más detalles


Controladores industriales (PLC) > Módulo lógico

Relés programables EASY y pantallas MFD

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Ir al producto alternativo: EASY-E4-UC-12RC1 197211

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Entrega de programa
Gama de productos
 Relés de Control de easyRelay
La función básica de
 easy500
Descripción
 Independiente
personalizado láser de inscripción o entrega con el programa de usuario posible, con FÁCIL-COMBINACIÓN-* producto (artículo Nº 2010781)
Entradas
Entrada Digital recuento
 digital: 8
digital: 8; de los cuales puede ser utilizado como analógicas: 2
Digital
 8
de que puede ser utilizado como analógicas
 2
Salidas
Tipo de
 Relé
Cantidad de salidas
 Relés: 4
Salidas
 Número de 4
Relé 10 A (UL)
 4
Características adicionales
Pantalla
 con pantalla táctil, con teclado
Reloj de tiempo Real
General
Normas
 EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensiones (W x H x D)
 mm 71.5 x 90 x 58 (4 PE)
Peso
 kg 0.2
Montaje
 Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Terminal de capacidades
Sólido
 mm2 0.2/4 (AWG 22 - 12)
Flexible con el casquillo
 mm2 0.2/2.5 (AWG 22 - 12)
Destornillador estándar
 mm 3.5 x 0.8
Max. par de apriete
 Nm 0.6
Condiciones climáticas ambientales
Temperatura ambiente de operación
 °C En conformidad con la norma IEC 60068-2-1, -25 - +55
La condensación
 Tomar las medidas adecuadas para evitar la condensación
Pantalla LCD (legible)
 °C 0 - 55
Almacenamiento
 °C -40 - +70
humedad relativa
 % en conformidad con IEC 60068-2-30, IEC 60068-2-78
5 - 95
La presión de aire (funcionamiento)
 hPa 795 - 1080
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
 IP20
Vibraciones
 Hz De acuerdo con IEC 60068-2-6
amplitud constante 0,15 mm: 10 - 57
la aceleración constante de 2 g: 57 - 150
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
 Impactos 18
Gota a IEC/EN 60068-2-31
 La altura de caída mm 50
Caída libre, embalado (IEC/EN 60068-2-32)
 m 1
Posición de montaje
 Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
 III/2
La descarga electrostática (ESD)
estándar aplicado
 según EN 61000-4-2 IEC
Descarga de aire
 kV 8
Descarga de contacto
 kV 6
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
 V/m 10
Supresión de interferencia de Radio
 EN 55011 Clase B, EN 55022 Clase B
Ráfaga
 kV de acuerdo a la norma IEC/EN 61000-4-4
Los cables de la fuente: 2
Los cables de señal: 2
la potencia de los pulsos (Sobrecarga)
 de acuerdo a la norma IEC/EN 61000-4-5
1 kV (los cables de la fuente, simétrica)
La inmunidad a la línea-conducidos de interferencia (IEC/EN 61000-4-6)
 V 10
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
 EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
 EN 50178
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 0
La disipación de calor por polo, dependiente de la corriente
 Pvid W 0
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 0
Estática de la disipación de calor, no dependiente de la corriente
 Pvs W 2
La disipación de calor de la capacidad
 Pdiss W 0
Temperatura ambiente de operación min.
 °C -25
Ambiente de funcionamiento temperatura máx.
 °C 55
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 Cumple con la norma de producto.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
Los PLC (EG000024) / módulo lógico (EC001417)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / módulo lógico ([email protected] [AKE539011])
Tensión de alimentación de CA de 50 Hz
 V 0 - 0
Tensión de alimentación de CA de 60 Hz
 V 0 - 0
Tensión de alimentación DC
 V 20.4 - 28.8
Voltaje tipo de tensión de alimentación
 DC
Corriente de conmutación
 Un 8
Número de entradas analógicas
 2
Número de salidas analógicas
 0
Número de entradas digitales
 8
Número de salidas digitales
 4
Con salida de relé
 Sí
Número de HW-interfaces Ethernet industrial
 0
Número de HW-interfaces PROFINET
 0
Número de HW-interfaces RS-232
 0
Número de HW-interfaces RS-422
 0
Número de HW-interfaces RS-485
 0
Número de HW-interfaces de serie TTY
 0
Número de HW-interfaces USB
 0
Número de HW-interfaces paralelo
 0
Número de HW-interfaces Inalámbricas
 0
Número de HW-interfaces de otros
 1
Con interfaz óptica
 No
Apoyo a protocolo TCP/IP
 No
El apoyo de protocolo de PROFIBUS
 No
El apoyo de protocolo para PUEDE
 No
El apoyo de protocolo para INTERBUS
 No
El apoyo de protocolo para ASI
 No
Apoyar protocolo KNX
 No
Apoyar el protocolo MODBUS
 No
El apoyo de protocolo de Datos para la Carretera
 No
El apoyo de protocolo para DeviceNet
 No
El apoyo de protocolo para SUCONET
 No
El apoyo de protocolo de LON
 No
Apoyar el protocolo PROFINET IO
 No
El apoyo de protocolo para PROFINET CBA
 No
El apoyo de protocolo para SERCOS
 No
Apoyar protocolo Foundation Fieldbus
 No
Apoyar el protocolo de EtherNet/IP
 No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
 No
El apoyo de protocolo para DeviceNet Safety
 No
El apoyo de protocolo para INTERBUS-Safety
 No
Apoyar protocolo PROFIsafe
 No
El apoyo de protocolo para SafetyBUS p
 No
El apoyo de protocolo para otros sistemas de bus
 No
Radio Bluetooth estándar
 No
Radio estándar WLAN 802.11
 No
Radio estándar GPRS
 No
Radio estándar GSM
 No
Radio estándar UMTS
 No
IO link master
 No
La redundancia
 No
Con pantalla
 Sí
Grado de protección (IP)
 IP20
Dispositivo básico
 Sí
Ampliable
 No
Dispositivo de expansión
 No
Con temporizador
 Sí
Montaje en riel posible
 Sí
Montaje en pared/montaje directo
 Sí
Frente construir en posible
 No
Bastidor de montaje posible
 No
Adecuado para las funciones de seguridad
 No
Categoría según EN 954-1
 Ninguno
SIL según IEC 61508
 Ninguno
Nivel de rendimiento acc. EN ISO 13849-1.
 Ninguno
Appendant operación del agente (Ex ia)
 No
Appendant operación del agente (Ex ib)
 No
La explosión de la categoría de seguridad para gas
 Ninguno
La explosión de la categoría de seguridad para el polvo
 Ninguno
Ancho
 mm 71.5
Altura
 mm 90
Profundidad
 mm 58
Aprobaciones
Normas De Producto IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No. E135462
UL Categoría de Control No. NRAQ
Archivo CSA No. 012528
CSA Clase No. 2252-01 + 2258-02
América Del Norte Certificación En la lista UL, certificación CSA
Grado de Protección IEC: IP20, UL/CSA Tipo: -
Dimensiones
IL05013015Z (AWA2528-2105) relé de Control de fácil
>
>
>>

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
