> >>MINI-6 177070 ELECTRIC Mini board IP20 1-row 6-mod.
Anterior producto Siguiente producto

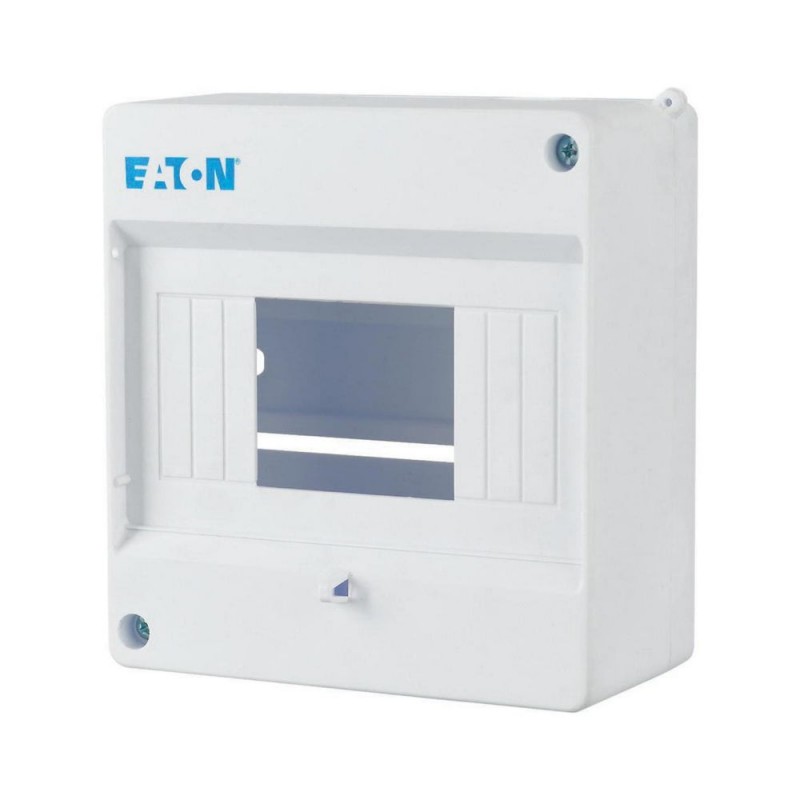

MINI-6 177070 EATON ELECTRIC Mini board IP20 1-row 6-mod. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MINI-6 177070 EATON ELECTRIC Mini board IP20 1-row 6-mod.

MINI-6

177070

EATON-MOELLER

Mini board IP20 1-row 6-mod.

caja de distribución tipo Mini IP20, 1 fila, 6 modulos

Más detalles


Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación

Cajas y pequeños armarios de distribución

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $10.28
Precio unitario: $10.28

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Mini compacto de la placa de distribución, 1-fila 6 de la UB, IP20
De plástico mini compacto de la placa de distribución, para la instalación de conmutación y los dispositivos de protección, de acuerdo con la dimensión de la norma DIN 43 880, con una profundidad de montaje de 70 mm y una corriente de hasta 63 a, 400 V /50 Hz, grado de protección IP20 IEC/EN 62208, aprobado para el servicio de la construcción de tableros de distribución en conformidad con la norma IEC/EN 61439-3 VDE 0660-600-3, para montaje en superficie, superior a la de 46 mm dispositivo de apertura, de cierre hermético de como estándar, blanco de base y la cubierta con el tornillo de cierre, knock-out para la métrica de las entradas de cables en la parte superior, inferior y trasera, Clase de protección II, 6 unidades espaciales.

Programa de entrega

La función básica de
Dispositivo básico
La función del producto
Instalación de tableros de distribución
Gama de productos
MINI DBO
Diseño
Montaje en superficie
En el sitio de instalación
Interior
Tipo de instalación
Montaje en superficie
La Puerta/De La Solapa
Sin
Grado de Protección
IP20
Color
Blanco
Módulo de rack
De un solo riel
Cubierta de protección contra el contacto accidental
De plástico
Filas [Count]
Uno
Módulo de unidades por fila
Seis
Descripción
IP20
Clase de protección II
La carcasa de plástico de color blanco (RAL 9003)
Entradas de Cable
Métrica de las entradas de cables en la parte superior y la parte inferior, lado posterior de la placa de
PE y N terminales de diseño
Sin
Los equipos suministrados
Dispositivo básico

Datos técnicos

General
Normas
IEC/EN 62208
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
conforme
Temperatura ambiente
-5 - +40 °C
Grado de Protección
IP20
Clase de protección
II (totalmente aisladas)
Tensión nominal [Ue]
400 V AC
Frecuencia nominal [f]
50 Hz
Características de los materiales
Material
ABS (plástico)
Color
blanco (RAL 9003)
Propiedades de los materiales
MecánicaResistencia a los impactos
IK05

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
11 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
13 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
650 °C; cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica a los cerramientos sin levantar el sida.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK05
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP20
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
Clase de protección 2, por lo tanto no es aplicable.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 400 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
2.8 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.

Datos técnicos ETIM 7.0

Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución ([email protected] [ACN387011])
El método de montaje
Montaje en superficie (yeso)
Número de filas
Uno
Ancho en el número de separaciones modulares
Seis
Tipo de cubierta
Ninguno
Modelo de portada
Con la muesca
Transparente de la cubierta/de la puerta
No
Material de la carcasa
De plástico
Altura
140 mm
Ancho
130 mm
Profundidad
66 mm
Construido en profundidad
70 mm
De la profundidad interior
60 mm
En riel DIN
Sí
Con placa de montaje
No
Extensión posible
No
EMC-versión
Sí
Color
Blanco
RAL-número de
Nueve mil tres
Grado de protección (IP)
IP20
Con bloqueo
No
Tipo de cierre
Otros

Dimensiones

4500DIM-110

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
