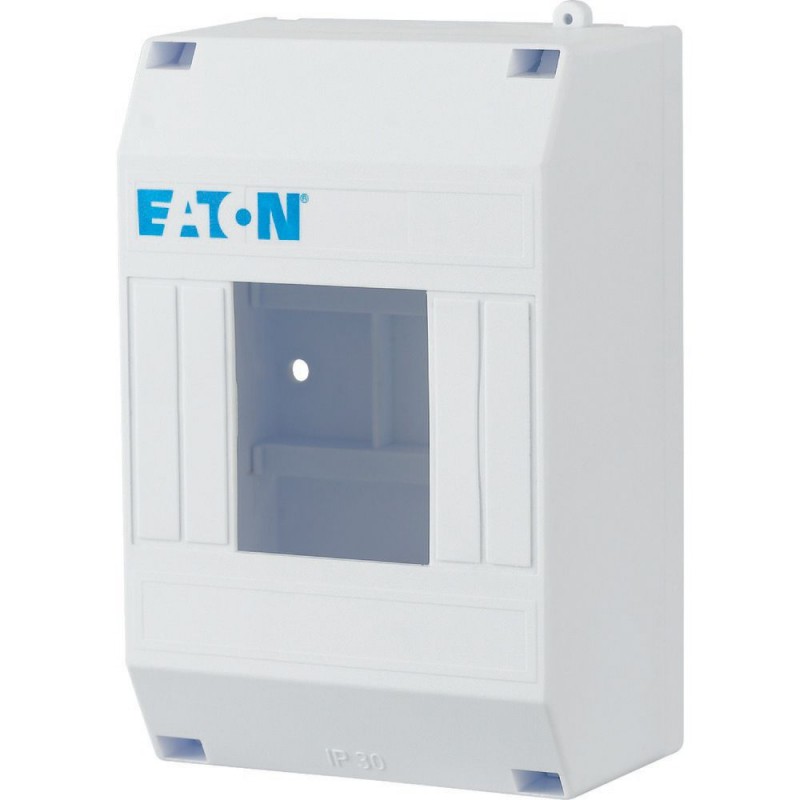

EATON - MOELLER series MICRO-4 177065 Y7-177065 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MICRO-4 177065 Y7-177065 EATON ELECTRIC caja de distribución tipo Micro IP30, 1 fila, 4 modulos

Referencia: MICRO-4

Código: 177065

Número de catálogo: Y7-177065

Fabricante: EATON - MOELLER series

Descripción:

caja de distribución tipo Micro IP30, 1 fila, 4 modulos
Eaton xComfort Micro/Mini LV systems Final Distribution Boards. Micro compact distribution board, 1-row 4 SU IP30
Cuadro de distribución microcompacto de plástico, para la instalación de dispositivos de conmutación y protección, según la norma de dimensiones DIN 43 880, con una profundidad de montaje de 70 mm y una corriente de hasta 63 A, 400 V /50 Hz, grado de protección IP30 según IEC/EN 62208, homologado para la construcción de cuadros de distribución de servicios según IEC/EN 61439-3, Para montaje en superficie, tapa con apertura del dispositivo de 46 mm, sellable de serie, base y tapa blancas con tecnología de clic sin tornillos, 1x orificio ciego de 16,5 mm para entradas de cable en la parte superior e inferior, 4 unidades de espacio.

Categorías:

  • Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
  • EATON - MOELLER series > Cajas y pequeños armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 5,02 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton xComfort Micro/Mini LV systems Final Distribution Boards
Catalog Number
177065
EAN
4015081715084
Product Length/Depth
58 mm
Product Height
125 mm
Product Width
80 mm
Product Weight
0.12 kg
Compliances
RoHS conform
Certifications
IEC/EN 62208
Model Code
MICRO-4

Product specifications

Special features
IP30Protection Class IIPlastic housing white (RAL 9003)
Type
Basic deviceInstallation distribution boardMICRO distribution board
Features
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
2.8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Basic device
Used with
MICRO distribution board
Basic device
Installation distribution board
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
0 mm
Cable entry postion
Metric cable entries on top and bottom, back plate
Terminal type
Without terminals
Built-in depth
70 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
10 W
Closure type
Other
Cover/door model
With notch
Cover/door type
None
Other
RAL-number
9003
Width in number of modular spacings
4
Ambient operating temperature details
-5 °C - 40 °C
Application
Indoor (installation site)
Voltage rating at AC
400 V AC
Color
Signal white (RAL 9003)
White
Number of rows
1
Frequency rating of contacts
50 Hz
Module rack type
Single-rail
Degree of protection
IK05 (impact resistance)
IP30
Number of module space units per row
4
Protection class
II (totally insulated)
Protective shrouding material
Plastic
Functions
Basic device
Material
ABS (plastic)
Mounting method
Surface mounted (plaster)
DIN-rail
Surface mounting
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
12 W
Internal depth
53 mm

ETIM for 177065 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000214)

CaracterísticaMétodo de montaje (EF000003)
ValorMontado superficial (escayola)
CaracterísticaNúmero de filas (EF000266)
Valor1
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor4
CaracterísticaTipo de cobertura (EF000339)
ValorNinguno
CaracterísticaVersión de la cubierta (EF009212)
ValorCon muesca
CaracterísticaTipo de puerta (EF004464)
ValorOtros
CaracterísticaTapa/puerta transparente (EF006244)
ValorNo
CaracterísticaPuerta de transmisión de señal (EF015941)
ValorNo
CaracterísticaCon candado (EF006306)
ValorNo
CaracterísticaTipo de cierre (EF004462)
ValorOtros
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaProfundidad de instalación (EF000218)
Valor70 mm
CaracterísticaAltura de la instalación (EF000332)
Valor0 mm
CaracterísticaAnchura de montaje (EF000846)
Valor0 mm
CaracterísticaProfundidad interna (EF001131)
Valor53 mm
CaracterísticaBorne de tierra (EF015776)
ValorNo
CaracterísticaBorne neutro (EF015777)
ValorNo
CaracterísticaCarril DIN (EF001134)
ValorSí
CaracterísticaCon placa de montaje (EF000118)
ValorNo
CaracterísticaPosibilidad de extensión (EF001088)
ValorNo
CaracterísticaVersión de CEM (EF001062)
ValorSí
CaracterísticaColor (EF000007)
ValorBlanco
CaracterísticaNúmero RAL (EF000116)
Valor9003
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
CaracterísticaAltura (EF000040)
Valor125 mm
CaracterísticaAnchura (EF000008)
Valor80 mm
CaracterísticaProfundidad (EF000049)
Valor58 mm

DATASHEET - PDF
