> EATON - MOELLER series>Auxiliares de mando y señalización >M30C-FL-W-* 183293 Y7-183293 ELECTRIC Indicador luminoso 30 mm Blanca Inscripción personalizable Anillo
Anterior producto Siguiente producto

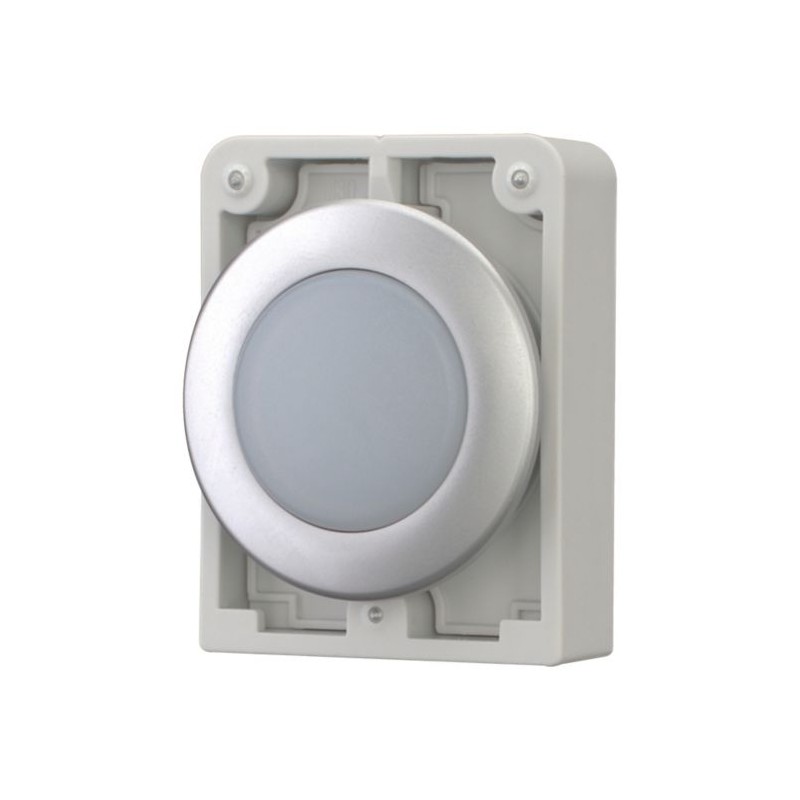

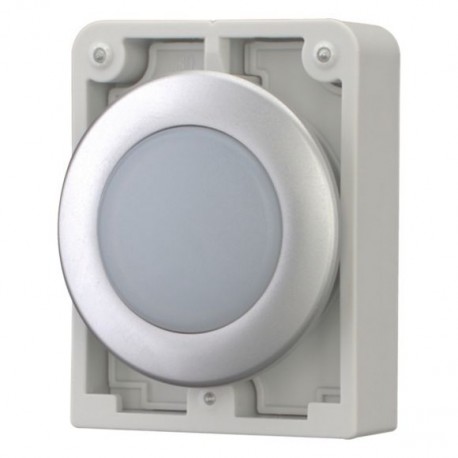

M30C-FL-W-* 183293 Y7-183293 EATON ELECTRIC Indicador luminoso 30 mm Blanca Inscripción personalizable Anillo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M30C-FL-W-* 183293 Y7-183293 EATON ELECTRIC Indicador luminoso 30 mm Blanca Inscripción personalizable Anillo

M30C-FL-W-*

183293

Y7-183293

EATON-MOELLER

Indicador luminoso, 30 mm, Blanca, Inscripción personalizable, Anillo

Luz indicadora, RMQ-Titan, Plana, blanca, Instalación individual para inscripción, Bisel metálico

Luz indicadora, Gama de productos: RMQ-Titan, Unidad individual, Diseño: Plano, Color Lente: blanco, Placa de botón individual para inscripción, Grado de protección: IP66, IP67, IP69K, Bisel metálico, Conexión a SmartWire-DT: sí, con conexiones SWD-RMQ, Dimensiones frontales: Ø 36 mm, Normas: IEC/EN 60947, VDE 0660

Más detalles


Componentes industriales de baja tensión > Elemento frontal para luz indicadora

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Indicador luminoso M30 de la serie Moeller® de Eaton
N.º de catálogo
183293
Longitud/profundidad de producto
36 mm
Altura del producto
32 mm
Anchura del producto
46 mm
Peso del producto
0.035 kg
Certificación(es)
VDE 0660
IEC/EN 60947
Código de modelo
M30C-FL-W-*

Features & Functions

Color del anillo frontal
Cromo
Material del anillo frontal
Metal
Diseño
Plano
Equipado con:
Anillo frontal
Rotulación
Rotulable individualmente
Color de lente
Blanco

General

Grado de protección
NEMA 4X, 13
Grado de protección (frontal)
IP67/IP69K
Diámetro de apertura
30 mm
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
RMQ-Titan
Tensión asignada soportada al impulso (Uimp)
4.000 V AC
Tamaño
Dimensiones frontales: Ø 36 mm
Tipo
Indicadores luminosos

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
No previsto

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30

Terminal capacities

Capacidad del terminal
0.5 - 1.5 mm², rígido
0,5 - 1,5 mm², trenzado

Electrical rating

Tensión asignada de aislamiento (Ui)
250 V

Communication

Conexión a SmartWire-DT
Sí
Con conexiones SWD-RMQ

Contacts

Fuerza para maniobra positiva de apertura - mín.
0 N

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Por favor pregunte
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 183293 Interruptores de baja tensión (EC000223)
Característica Valor
Número de luces indicadoras instalables (EF006669) 1
Color de la lente (EF000207) Blanco
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 30 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 30 mm
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Metal
Anillo frontal de color (EF002429) Cromo
Ejecución de la lente (EF008343) Plano
Grado de protección (IP), frontal (EF003118) IP67/IP69K
Grado de protección (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M30C-FL-W-* Y7-183293 183293 ES_182922.pdf 3 Mbytes M30C-FL-W-* Y7-183293 183293 ES_182922.pdf
