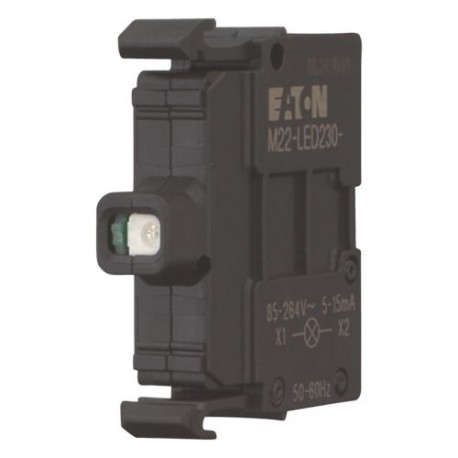

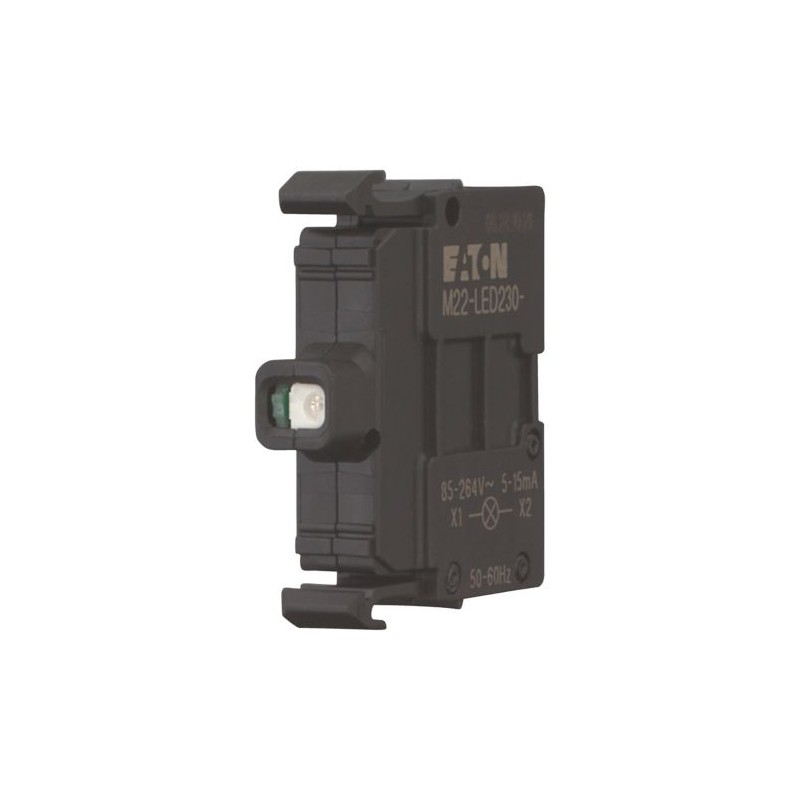

M22-LED230H-* 106521 Y7-106521 EATON ELECTRIC Elemento LED Seleccionable Montaje frontal 207-264 V AC Conexi.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-LED230H-* 106521 Y7-106521 EATON ELECTRIC Elemento LED Seleccionable Montaje frontal 207-264 V AC Conexi..

M22-LED230H-*

106521

Y7-106521

EATON-MOELLER

Elemento LED, Seleccionable, Montaje frontal, 207-264 V AC, Conexión a

Elemento iluminado LED, montaje frontal, + umbral de respuesta

Elemento LED, Fijación: Fijación frontal, Técnica de conexión: Terminales de tornillo, Tensión nominal de funcionamiento: Ue= 207 - 264 V AC, 50/60 Hz V, Corriente nominal de funcionamiento: Ie= 12 - 15 mA, Consumo de energía: Pmax.= 0,33 W, A 230 V, Color: - seleccionable → notas -, Grado de protección: IP20, Conexión a SmartWire-DT: no, Normas: IEC 60947-5-1

Más detalles


Componentes industriales de baja tensión > Bloque de portalámparas para dispositivos de mando y señalización

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Iluminado elemento LED, montaje frontal, + umbral de respuesta
LED de elemento de Fijación: fijación Frontal, técnica de Conexión: terminales de Tornillo, voltaje de operación Nominal: Ue= 207 - 264 V de CA, 50/60 Hz V, corriente de operación Nominal: Ie= 12 - 15 mA consumo de Energía: Pmáx.= 0.33 W A 230 V, Color: Seleccionable ￫ Notas -, Grado de Protección: IP20, Conexión SmartWire-DT: no, de las Normas: IEC 60947-5-1

Programa de entrega

La función básica de accesorios
LED de elementos
Técnica de conexión
Terminales de tornillo
La fijación de
Fijación frontal
Tensión nominal [Ue]
207 - 264 V de CA, 50/60 Hz V
Corriente de operación nominal [Ie]
12 - 15 mA
El consumo de energía [Pmax.]
0.33 W
La esperanza de vida EN 60064 en tun= +25 °C [tla media de(AC)]
100000 h
Grado de Protección
IP20
A 230 V
Color
- Seleccionable ￫ Notas -
Conexión SmartWire-DT
no
Aprobación
116Z024
Nota asterisco número de parte
Por favor, configure los asteriscos en el carro
Color
blanco#W
rojo#R
verde#G
azul#B
Técnica de conexión
Terminales de tornillo
Notas

Para el indicador de luces, iluminado pulsador actuadores, e iluminado interruptor selector de actuadores, se aplica lo siguiente:

M22...-R sólo en combinación con M22-LED...-R

M22...-G sólo o en combinación con M22-LED...-G

M22...-W sólo en combinación con M22-LED...-W

M22...-Y sólo en combinación con M22-LED...-W

M22...-B en combinación con M22-LED...-W o M22-LED...-B

Notas

Introducir el color en*:

W = blanco R = rojo, G = verde, B = azul

Datos técnicos

General
Normas
IEC 60947-5-1
El par de operación (terminales de tornillo)
≦ 0,8 Nm
Grado de Protección
IP20
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +70 °C
Temperatura ambienteAlmacenamiento
- 40 - + 80 °C
Posición de montaje
Como se requiere
Mecánica resistencia a los choques según IEC 60068-2-27
Duración de la descarga, 11 ms, la mitad sinusoidal
> 30 g
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms
Sinusoidal
de acuerdo con IEC 60068-2-27 g
Terminal de capacidadesSólido
0.75 - 2.5 mmDos
Terminal de capacidadesCadena
0.5 - 2.5 mmDos
Contactos
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Tensión nominal de aislamiento [Uyo]
500 V
Categoría de sobretensión/grado de contaminación
III/3

Interiores y exteriores protegidas de la instalación

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / titular de la Lámpara de bloques para el circuito de control de dispositivos (EC000204)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Comando y dispositivo de alarma / Bombilla del zócalo de bloque de comando y los dispositivos de alarma ([email protected] [AKF027014])
Transformador integrado
No
Integrado con el voltaje de la disminución de la resistencia
No
Con fuente de luz
Sí
Con diodo integrado
Sí
Titular de la lámpara
Ninguno
Tensión nominal Ue en CA 50 Hz
230 - 230 V
Tensión nominal Ue en el AC 60 Hz
230 - 230 V
Tensión nominal Ue en DC
0 - 0 V
Voltaje tipo de accionamiento
CA
Tipo de lámpara
LED
Tipo de conexión del circuito auxiliar
Tornillo de conexión
El color de la lámpara
Otros
Tipo de fijación
Fijación frontal

Aprobaciones

Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
UL/CSA Tipo: -

Dimensiones

116X101
A = 37.2
Pulsador con M22-(C)K...
Pulsador con M22-(C) LED... + M22-XLED...

ETIM for 106521 Interruptores de baja tensión (EC000204)
Característica Valor
Transformador integrado (EF001358) No
Con resistencia integrada (EF001399) No
Con fuente de luz (EF005905) Sí
Con diodo integrado (EF001400) Sí
Portalámparas (EF000048) Ninguno
Tensión de servicio nominal Ue a 50 Hz CA (EF007029) 207 V
Tensión de servicio nominal Ue a 60 Hz CA (EF007030) 207 V
Tensión de servicio nominal Ue a CC (EF007031) 0 V
Tipo de tensión de accionamiento (EF008242) CA
Lámpara (EF002423) LED
Tipo de conexión del circuito auxiliar (EF006820) Conexión roscada
Color de las lámparas (EF001402) Otros
Tipo de fijación (EF002442) Fijación delantera

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
