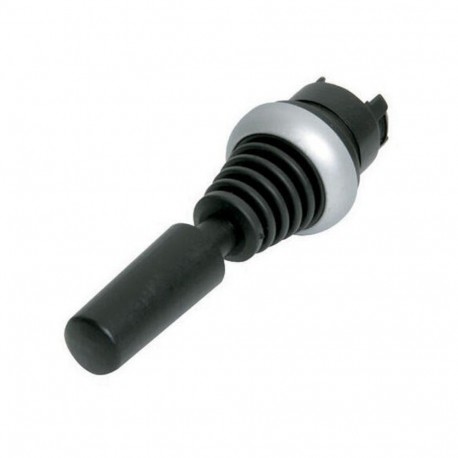

M22-WJ4-2P 110836 Y7-110836 EATON ELECTRIC Joystick Retorno 4 posiciones 2 puntos de operación Anillo Titanio Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-WJ4-2P 110836 Y7-110836 EATON ELECTRIC Joystick Retorno 4 posiciones 2 puntos de operación Anillo Titanio

M22-WJ4-2P

110836

Y7-110836

EATON-MOELLER

Joystick, Retorno, 4 posiciones, 2 puntos de operación, Anillo Titanio

Eaton Moeller® series M22 Joystick, with 2 operating points per operating direction, With plastic shaft, 4 positions, Bezel: titanium, momentary

Joystick, Gama de productos: RMQ-Titan, Unidad individual, Descripción: con 2 puntos de funcionamiento por dirección de funcionamiento, Con eje de plástico, 4 posiciones, Grado de protección: IP66, Bisel: titanio, Conexión a SmartWire-DT: no, Dimensiones frontales: - N/A -, Función: momentánea, Instrucciones: Estos joysticks se combinan con contactos normales normalmente abiertos M22-K10 y NO contactos de fabricación temprana M22-K10P., Normas: IEC/EN 60947, VDE 0660

Más detalles


Componentes industriales de baja tensión > Interruptor de control, joystick

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $86.29
Precio unitario: $86.29
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Joystick
Catalog Number
110836
EAN
4015081103676
Product Length/Depth
100 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.028 kg
Certifications
IEC/EN 60947
VDE 0660
Catalog Notes
These joysticks are combined with normal normally open contacts M22-K10 and NO early-make contacts M22-K10P.
Model Code
M22-WJ4-2P

Features & Functions

Bezel color
Titanium
Bezel material
Plastic
Fitted with:
Front ring
Retraction in 0-position
2 operating points per operating direction
Plastic shaft

General

Accessories
Plastic shaft
Degree of protection
IP66
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
2000 Operations/h
Product Category
RMQ-Titan
Product Category
RMQ-Titan
Type
Joystick

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Electrical rating

Rated operational current (Ie) at AC-21, 400 V, 415 V
0 A

Communication

Connection to SmartWire-DT
No

Actuator

Actuating force
5 N
Actuator function
Momentary
Number of actuation directions
4

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 110836 Interruptores de baja tensión (EC000632)
Característica Valor
Corriente de funcionamiento nominal Ie en CA-21 (EF002417) 0 A
Fijación central, diámetro del agujero (EF002424) 22.5 mm
Longitud de la palanca de mando (EF006524) 75 mm
Número de sentidos de actuación (EF002425) 4
Número de posiciones del interruptor (EF000231) 2
Número de contactos normalmente abiertos por sentido de actuación (EF002427) 0
Número de contactos normalmente cerrados por sentido de actuación (EF008263) 0
Número de contactos de cambio por dirección (EF005599) 0
Con retroceso en posición cero (EF002428) Sí
Bloqueo en posición 0 (EF006283) No
Transmisor de código (EF005666) No
Señal de salida analógica configurable (EF003236) No
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Titanio
Grado de protección (IP) (EF005474) IP66
Grado de protección (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WJ4-2P Y7-110836 110836 EN_289241.pdf 3 Mbytes M22-WJ4-2P Y7-110836 110836 EN_289241.pdf
