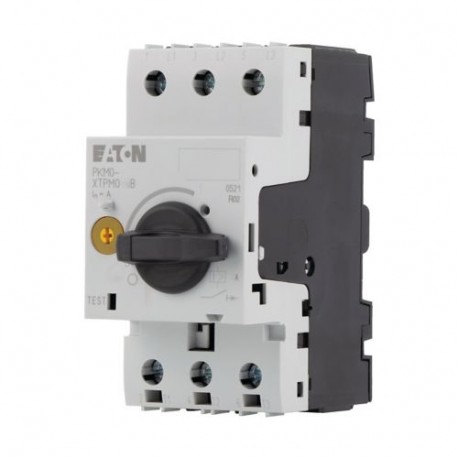

PKM0-0,25 072721 EATON MOELLER XTPMP25BNL Interruptor protector magnético, 3P, 0,25A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKM0-0,25 072721 EATON MOELLER XTPMP25BNL Interruptor protector magnético, 3P, 0,25A

PKM0-0,25

072721

EATON - MOELLER

Disponible Envío el hoy

XTPMP25BNL Interruptor protector magnético, 3P, 0,25A

Más detalles


Interruptores Protectores Motor Guardamotores

Interruptor protector contra cortocircuito PKM0 - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  PKM0 motor circuito de protección para interruptores de hasta 32 Un
La función básica de
  Corto circuito de los dispositivos de protección sólo


Cuando se utiliza el PKM0 como corto circuito de protección para los motores con arranque duro deber, la corriente de operación nominal yoedebe ser sobre-dimensionada durante la ingeniería con los siguientes factores:

CLASE 5 = 1.0

CLASE 10 = 1.0

CLASE 15 = 1.22

CLASE 20 = 1.41

CLASE 25 = 1.58

CLASE 30 = 1.73

CLASE 35 = 1.89

CLASE 40 = 2.0


Puede ser complemento de acuerdo a la norma IEC/EN 60715 top-hat ferrocarril de 7,5 o 15 mm de altura
Asignación de corto-circuito de protección de interruptores y contactores en "sin fusibles del motor-motor de arranque combinaciones" sección.
Una adecuada relé de sobrecarga debe estar instalado para proteger los motores contra sobrecarga.
Datos técnicos
General
Normas
  IEC/EN 60947, VDE 0660
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

Almacenamiento
na de na°C-40 - +80
Abierto
 °C-25 - +55
Cerrado
 °C- 25 - 40
Posición de montaje

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn0.25
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW5.15
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C55
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) protección del Motor / interruptor (EC000074)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) protección del Motor / interruptor ([email protected] [AGZ529013])
La sobrecarga de liberación de la configuración actual
 Un0 - 0
Rango de ajuste de undelayed corto-circuito de la liberación
 UnDe 3.9 3.9
Protección térmica
  No
El fallo de una fase sensible
  No
Apague técnica
  Magnético
Voltaje nominal de operación
 V690 - 690
Calificación permanente de la actual Iu
 Un0.25
El funcionamiento nominal de alimentación en AC-3, 230 V
 kW0
El funcionamiento nominal de alimentación en AC-3 A 400 V
 kW0.06
Tipo de conexión eléctrica del circuito principal
  Tornillo de conexión
Tipo de elemento de control
  Girar el botón
Dispositivo de construcción
  Integrado en el dispositivo fijo integrado en la técnica
Integrado con interruptor auxiliar
  No
Integrado con bajo voltaje de liberación
  No
Número de polos
  3
Nominal de corte en cortocircuito capacidad de lcu a 400 V, AC
 kA150
Grado de protección (IP)
  IP20
Altura
 mm93
Ancho
 mm45
Profundidad
 mm76
Aprobaciones
Diseñado especialmente para América del Norte  No
Características
IL03407010Z (AWA1210-2138) de protección del Motor, interruptor de

>
>>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
Ficha técnica 1: 072721 - PKM0-0,25 Spanish 196 Kbytes Ficha técnica 1: 072721 - PKM0-0,25
