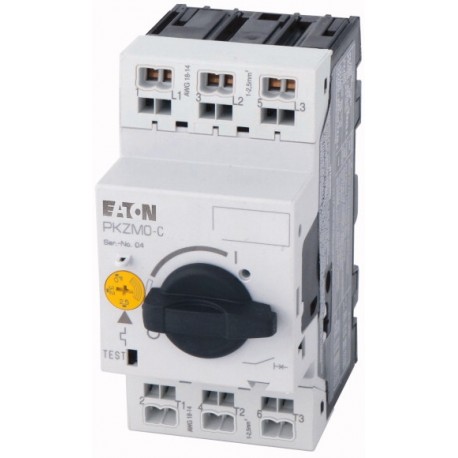

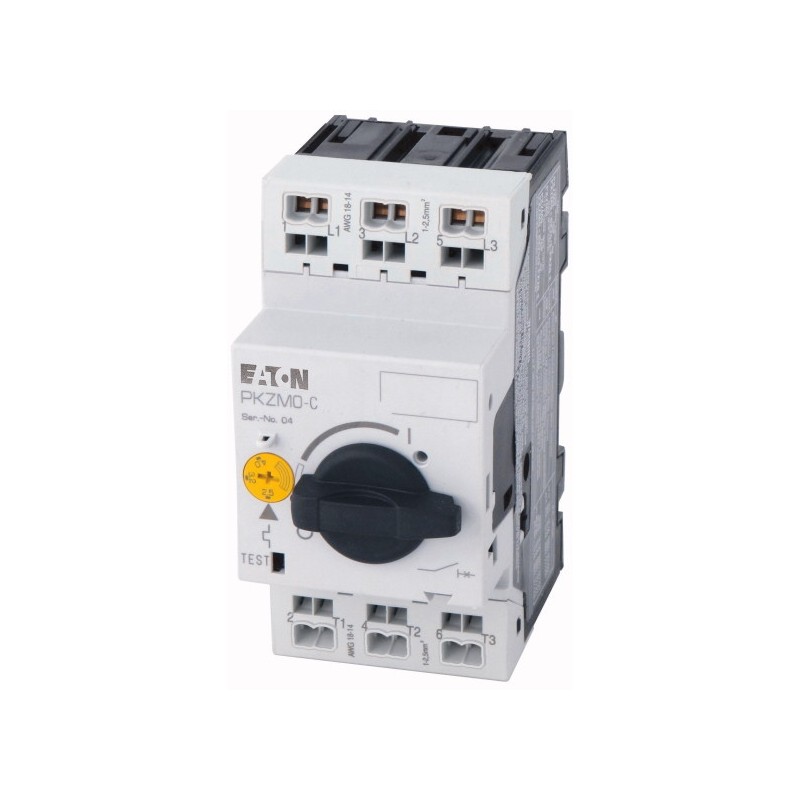

PKZM0-1,6-C 229674 XTPRC1P6BC1NL EATON ELECTRIC Interruptor protector de motor 3 polos Ir 1-1.6 A Conexión a..
PKZM0-1,6-C
229674
XTPRC1P6BC1NL
EATON-MOELLER
Interruptor protector de motor; 3 polos; Ir=1-1.6 A; Conexión a presión
Protección del Motor disyuntor, 3p, Ir=1-1.6 A, conexión de la abrazadera de la primavera
Disyuntor de protección del motor según IEC/EN60947, tamaño de 3 polos PKZM0, con sobrecarga ajustable y desbloqueo de cortocircuito no retardado, sensible a fallos de fase, atornillado y a presión, con terminales de jaula de resorte, dimensión de instalación de la tapa 45 mm, tensión nominal de funcionamiento Ue 690V, grado de protección IP20, a prueba de dedos según VDE 0106 T. 100, accesorios: contacto auxiliar, liberación de tensión, módulo de contacto, placa de clip
Componentes industriales de baja tensión > Disyuntor de protección del motor
Interruptores Protectores de Motor
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Más vendidos
▲Más Información
▲Gama de productos | PKZM0 motor circuito de protección para interruptores de hasta 32 Un | ||
La función básica de | La protección del Motor | ||
| El fallo de una fase de la sensibilidad a la norma IEC/EN 60947-4-1, VDE 0660 parte 102. | |||
| puede colocarse a la norma IEC/EN 60715 top-hat ferrocarril de 7,5 o 15 mm de altura | |||
| General | |||
Normas | IEC/EN 60947, VDE 0660 | ||
Climáticas de corrección | El calor húmedo, constante, IEC 60068-2-78 El calor húmedo, cíclico, IEC 60068-2-30 | ||
Temperatura ambiente | |||
Almacenamiento | °C | -40 - +80 | |
Abierto | °C | -25 - +55 | |
Cerrado | °C | - 25 - 40 | |
Posición de montaje | |||
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 1.6 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 5.36 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 0 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 55 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. | ||
| De baja tensión de componentes industriales (EG000017) protección del Motor / interruptor (EC000074) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) protección del Motor / interruptor ([email protected] [AGZ529013]) | |||
La sobrecarga de liberación de la configuración actual | Un | 1 - 1.6 | |
Rango de ajuste de undelayed corto-circuito de la liberación | Un | 25 - 25 | |
Protección térmica | No | ||
El fallo de una fase sensible | Sí | ||
Apague técnica | Thermomagnetic | ||
Voltaje nominal de operación | V | 690 - 690 | |
Calificación permanente de la actual Iu | Un | 1.6 | |
El funcionamiento nominal de alimentación en AC-3, 230 V | kW | 0.25 | |
El funcionamiento nominal de alimentación en AC-3 A 400 V | kW | 0.55 | |
Tipo de conexión eléctrica del circuito principal | La abrazadera de la primavera de conexión | ||
Tipo de elemento de control | Girar el botón | ||
Dispositivo de construcción | Integrado en el dispositivo fijo integrado en la técnica | ||
Integrado con interruptor auxiliar | No | ||
Integrado con bajo voltaje de liberación | No | ||
Número de polos | 3 | ||
Nominal de corte en cortocircuito capacidad de lcu a 400 V, AC | kA | 150 | |
Grado de protección (IP) | IP20 | ||
Altura | mm | 93 | |
Ancho | mm | 45 | |
Profundidad | mm | 76 | |
| Normas De Producto | UL 508; CSA-C22.2 Nº 14; la norma iec60947-4-1; marcado CE | ||
| UL File No. | E36332 | ||
| UL Categoría de Control No. | NLRV | ||
| Archivo CSA No. | 165628 | ||
| CSA Clase No. | 3211-05 | ||
| América Del Norte Certificación | En la lista UL, certificación CSA | ||
| Diseñado especialmente para América del Norte | No | ||
| Adecuado para | Circuito: Manual tipo E si se utiliza con el terminal, o conveniente para el grupo de instalaciones |
| Característica | Valor |
|---|---|
| Ajuste actual de liberación de sobrecarga (EF002336) | 1 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 25 A |
| Con protección de sobrecarga térmica (EF006233) | No |
| Sensible a fallo de fase (EF007400) | Sí |
| Técnica de liberación (EF007007) | Termomagnético |
| Tensión nominal de funcionamiento (EF001435) | 690 V |
| Intensidad nominal permanente Iu (EF001389) | 1.6 A |
| Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) | 0.25 kW |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 0.55 kW |
| Pérdida de potencia (EF005387) | 5.36 W |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de abrazadera con resorte |
| Ejecución del elemento accionador (EF006976) | Botón giratorio (mando) |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Con interruptor auxiliar integrado (EF001387) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) | 150 kA |
| Grado de protección (IP) (EF005474) | IP20 |
| Altura (EF000040) | 93 mm |
| Anchura (EF000008) | 45 mm |
| Profundidad (EF000049) | 76 mm |
