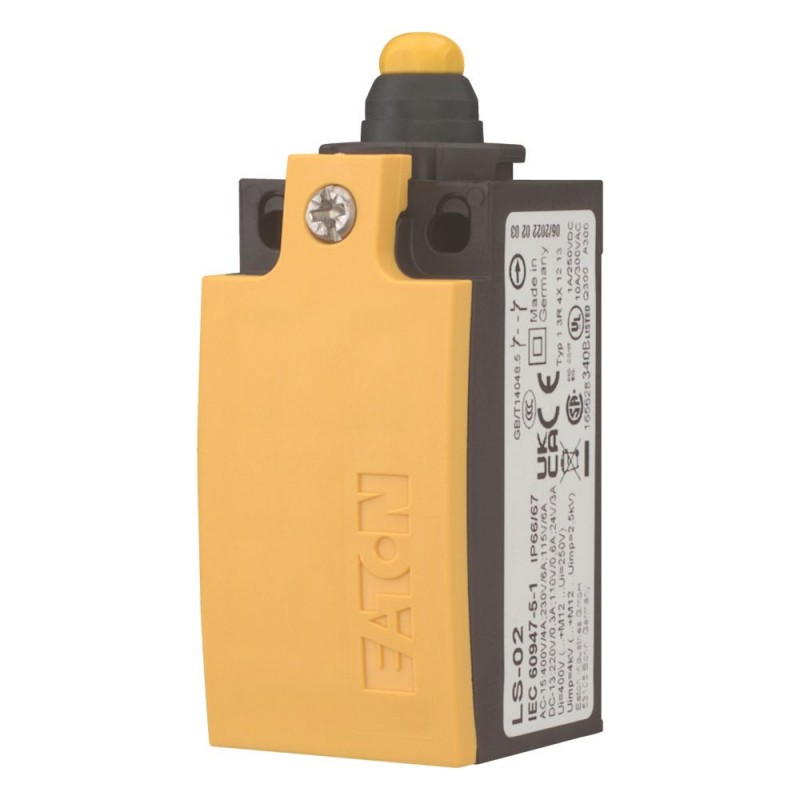

LS-S02 106729 EATON MOELLER Interruptor Posición., Pistón, 2 apert. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

LS-S02 106729 EATON MOELLER Interruptor Posición., Pistón, 2 apert.

LS-S02

106729

EATON - MOELLER

10

Disponible Envío el hoy

Interruptor Posición., Pistón, 2 apert.

Más detalles


Finales Carrera

Interrup de posición seguridad, electrom, LS..ZBZ - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
La función básica de
  Interruptores de posición
Interruptores de posición de seguridad
Parte del grupo de referencia
  na de na
Gama de productos
  Redondeado émbolo
Grado de Protección
  IP66, IP67
Características
  Dispositivo básico, ampliable
Temperatura ambiente
 °C-25 - +70
Contactos

N/C = Normalmente cerrado
  2 NC
General
Normas
  IEC/EN 60947
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78; calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
 °C-25 - +70
Posición de montaje
  Como se requiere
Grado de Protección
  IP66, IP67
Terminal de capacidades
 mm2
Sólido
 mm21 x (0.5 - 2.5)
Flexible con el casquillo
 mm21 x (0.5 - 1.5)
Contactos/capacidad de conmutación
Nominal soportada de impulso de voltaje
UimpV AC4000
Tensión nominal de aislamiento
UyoV400
Categoría de sobretensión/grado de contaminación
  III/3
Corriente de operación nominal
YoeUn
AC-15

24 V
YoeUn6
220 V 230 V 240 V
YoeUn6
380 V 400 V 415 V
YoeUn4
DC-13

24 V
YoeUn3
110 V
YoeUn0.6
220 V
YoeUn0.3
Circuito de Control de la fiabilidad

a las 24 V DC/5 mA
HFLa probabilidad de falla< 10-7, < 1 fallo en 107 operaciones
en 5 V DC/1 mA
HFLa probabilidad de falla< 10-6, < 1 el fracaso a 5 x 106las operaciones de
Frecuencia de alimentación
 Hzmax. 400
Clasificación de cortocircuito IEC/EN 60947-5-1

max. fusible
 Un gG/gL6
Precisión de repetición
 mm0.15
Nominal condicional de la corriente de cortocircuito
 kA1
Mecánica variables
La esperanza de vida, mecánica
Las operaciones dex 1068
Temperatura de contacto del rodillo de la cabeza
 °C
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn6
La disipación de calor por polo, dependiente de la corriente
PvidW0.17
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW0
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C70
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
Sensores (EG000026) / interruptor Final (EC000030)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Posición / interruptor de Posición (Tipo 1) ([email protected] [AGZ382012])
El ancho del sensor
 mm31
Sensor de diámetro
 mm0
La altura de sensor
 mm61
Longitud de sensor
 mm33.5
El funcionamiento nominal actual de la Ie en AC-15, 24 V
 Un6
El funcionamiento nominal actual de la Ie en AC-15 A, 125 V
 Un6
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
 Un6
El funcionamiento nominal Ie corriente en DC-13 24 V
 Un3
El funcionamiento nominal Ie corriente en DC-13, 125 V
 Un0.8
El funcionamiento nominal Ie corriente en DC-13, 230 V
 Un0.3
La función de conmutación
  De acción lenta interruptor
Salida electrónica
  No
La apertura forzada

Número de auxiliares de seguridad de los contactos
  2
Número de contactos contacto normalmente cerrado
  2
Número de contactos contacto normalmente abierto
  0
Número de contactos como de cambio de contacto
  0
Tipo de interfaz
  Ninguno
Tipo de interfaz para la comunicación de seguridad
  Ninguno
Vivienda de acuerdo a la norma
  -
El tipo de construcción de vivienda
  Cuboide
Material de la carcasa
  De plástico
Recubrimiento de la vivienda
  -
Tipo de elemento de control
  Émbolo
La alineación del elemento de control
  -
Tipo de conexión eléctrica
  -
Con indicación del estado de
  No
Adecuado para las funciones de seguridad

La explosión de la categoría de seguridad para gas
  Ninguno
La explosión de la categoría de seguridad para el polvo
  Ninguno
La temperatura ambiente durante el funcionamiento
 °C-25 - 70
Grado de protección (IP)
  IP67
Aprobaciones
Normas De Producto  IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14; marcado CE
UL File No.  E29184
UL Categoría de Control No.  NKCR
Archivo CSA No.  12528
CSA Clase No.  3211-03
América Del Norte Certificación  En la lista UL, certificación CSA
Grado de Protección  IEC: IP66, 67, UL/CSA Tipo 3R, 4X (sólo para uso en interiores), 12, 13
Dimensiones
>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-Int. de Pos., Pistón, 2 apert. - EATON - LS-S02 - 106729 English 271 Kbytes pdf-Int. de Pos., Pistón, 2 apert. - EATON - LS-S02 - 106729
