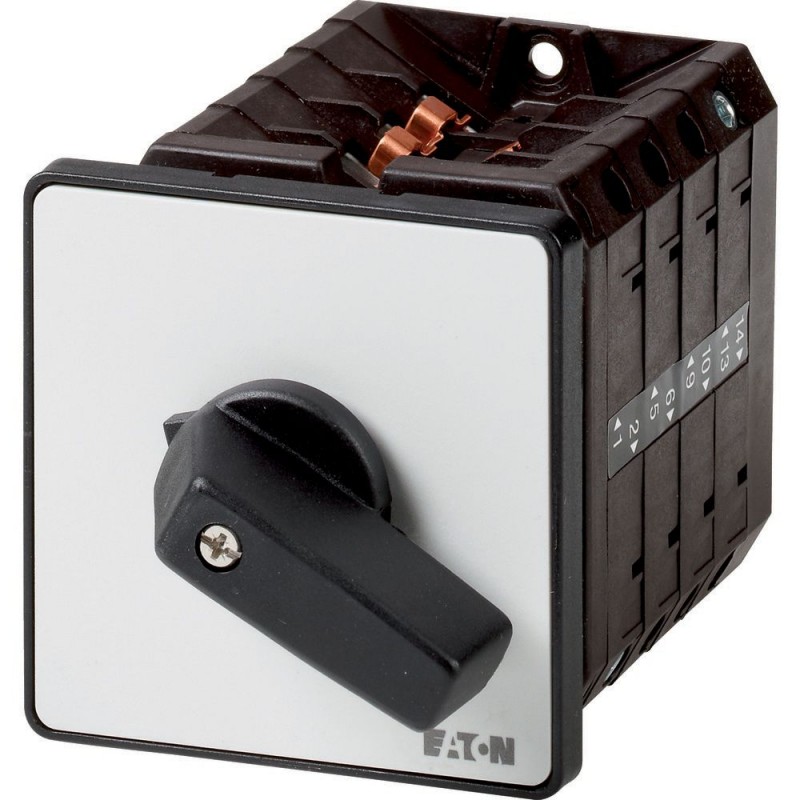

EATON - MOELLER series T5-4-SOND*/E 907981 Y7-907981 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T5-4-SOND*/E 907981 Y7-907981 EATON ELECTRIC Interruptor Especial 4 polos 100 A Montaje empotrado

Referencia: T5-4-SOND*/E

Código: 907981

Número de catálogo: Y7-907981

Fabricante: EATON - MOELLER series

Descripción:

Interruptor Especial, 4 polos, 100 A, Montaje empotrado
Interruptor no estándar, T5, 100 A, empotrado, 4 unidades(s) de contacto
Interruptor no estándar, Gama de productos: Interruptor no estándar, Referencia del grupo de piezas: T5, Notas: versión personalizada según la forma, Grado de protección: Frontal IP65, Diseño: empotrado, Potencia del motor AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Corriente nominal ininterrumpida: Iu = 100 A, 4 unidad(es) de contacto(s), Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interruptor-seccionador según IEC/EN 60947-3

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • EATON - MOELLER series > Interruptores Seccionadores y de Levas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio total: 4.496,15 €

Precio unitario: 449,615 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

No estándar interruptor, T5, 100 a, para montaje a ras, de 4 de contacto de la unidad(s)
No cambio estándar, gama de Productos: No estándar interruptor de, Parte del grupo de referencia: T5, Notas: versión personalizada de acuerdo a la forma, Grado de Protección: Frontal IP65, Diseño: montaje a ras, potencia de Motor AC-23A, 50 - 60 Hz 400 V: P = 55 kW, corriente ininterrumpida Nominal: Ui = 100 a, de 4 de contacto de la unidad(s), Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interruptor-seccionador según IEC/EN 60947-3

Programa de entrega

Gama de productos
No cambio estándar
Parte del grupo de referencia
T5
Notas
versión personalizada de acuerdo a la forma
Grado de Protección
Frontal IP65
Diseño
montaje al ras
000Z079
Potencia de Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
55 kW
Nominal de corriente ininterrumpida [Iu]
100 Un
Nota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Número de contacto de las unidades de
4 contacto de la unidad(s)

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 °C
Temperatura ambienteCerrado
-25 - +40 °C
Categoría de sobretensión/grado de contaminación
III/3
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Mecánica de resistencia a los golpes
15 g
Posición de montaje
Como se requiere
Contactos
Características eléctricasTensión nominal [Ue]
690 V CA
Características eléctricasNominal de corriente ininterrumpida [Iu]
100 Un
Características eléctricasNota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 25 % DF
2 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 40 % DF
1.6 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 60 % DF
1.3 x Ie
Clasificación de cortocircuitoFusible
100 a gG/gL
Nominal de corta duración corriente asignada (1 s actual) [Icw]
1700 arms
Nota sobre el nominal de corta duración corriente asignada lcw
De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito [Iq]
2 kA
Capacidad de conmutación
cos ϕ nominal de la capacidad de fabricación según IEC 60947-3
Novecientos cinquenta
Nominal capacidad de interrupción cos ϕ IEC 60947-3230 V
Una 760
Nominal capacidad de interrupción cos ϕ IEC 60947-3400/415 V
740 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3500 V
590 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3690 V
420 Un
Aislamiento de seguridad según EN 61140entre los contactos
440 V AC
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por contacto en la Ie
7.5 W
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
7.5 CO
La esperanza de vida, mecánica [Operaciones]
> 0,5 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Mil doscientos
CAAC-3Clasificación, carga del motor interruptor [P]220 V 230 V [P]
22 kW
CAAC-3Clasificación, carga del motor interruptor [P]230 V Star-delta [P]
30 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V 415 V [P]
30 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V Star-delta [P]
45 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V [P]
30 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V Star-delta [P]
45 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V [P]
15 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V Star-delta [P]
22 kW
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V [Ie]
Setenta y uno
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V star-delta [Ie]
100 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
Cinquenta y cinco
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V star-delta [Ie]
95.3 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V [Ie]
Cuarenta y cuatro
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V star-delta [Ie]
76.2 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V [Ie]
17 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V star-delta [Ie]
29.4 Un
CAAC-21ACorriente de operación nominal del interruptor440 V [Ie]
100 Un
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]230 V [P]
30 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
55 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]500 V [P]
37 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]690 V [P]
30 kW
CAAC-23ACorriente de operación nominal del motor interruptor de carga230 V [Ie]
100 Un
CAAC-23ACorriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
100 Un
CAAC-23ACorriente de operación nominal del motor interruptor de carga500 V [Ie]
Cinquenta y cinco
CAAC-23ACorriente de operación nominal del motor interruptor de carga690 V [Ie]
Treinta y dos
DCDC-1, la Carga interruptores de L/R = 1 msCorriente de operación nominal [Ie]
Un 80
DCDC-1, la Carga interruptores de L/R = 1 msTensión por contacto de par en serie
60 V
Circuito de Control de la fiabilidad a 24 V CC, 10 mA [Culpa de probabilidad]
< 10-5,< 1 error por cada 100.000 operaciones de conmutación HF
Terminal de capacidades
Sólido o trenzado
1 x (2,5 - 35)
2 x (2,5 - 16) mmDos
Flexible con férulas según DIN 46228
1 x (1 - 25)
2 x (1.5 - 10) mmDos
Terminal de tornillo
M6
Par de apriete para el tornillo del terminal
4 Nm
Técnico de seguridad de parámetros:
Notas
B10dvalores según la EN ISO 13849-1, tabla C1
Clasificación de los datos para los tipos aprobados
Capacidad del TerminalTerminal de tornillo
M6

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
100 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
7.5 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Resistencia a los rayos UV sólo en conexión con el escudo de protección.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador (ecl@ss10.0.1-27-37-14-03 [AKF060013])
Versión como interruptor principal
No
Versión de mantenimiento/servicio interruptor de
No
Versión como interruptor de seguridad
No
La versión de parada de emergencia de la instalación
No
Versión como interruptor inversor
No
Número de interruptores
Uno
Max. nominal tensión de funcionamiento de la Ue CA
690 V
Voltaje nominal de operación
690 - 690 V
Calificación permanente de la actual Iu
100 Un
Calificación permanente de la corriente en AC-23, 400 V
100 Un
Calificación permanente de la corriente en AC-21, 400 V
100 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
30 kW
Nominal de corta duración corriente asignada lcw
1.7 kA
El funcionamiento nominal de alimentación en AC-23, 400 V
55 kW
De conmutación de potencia a 400 V
55 kW
Acondicionado nominal de corriente de corto circuito Ci
2 kA
Número de polos
Cero
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
La unidad de Motor opcional
No
La unidad de Motor integrado
No
Liberación de tensión opcional
No
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para la planta de montaje
No
Adecuado para montaje frontal 4-agujero
Sí
Adecuado para montaje delantero centro
No
Adecuado para la placa de distribución de la instalación
No
Adecuado para el intermedio de montaje
No
Color del elemento de control
Negro
Tipo de elemento de control
Alternar
Interlockable
No
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Grado de protección (IP), frente
IP65
Grado de protección (NEMA)
Otros

Dimensiones

115X293
② ZFS-... Etiqueta de montaje no se incluyen como estándar
③ La Perforación de las dimensiones de la puerta
Interruptores de levas T5B y T5 son de idéntico diseño, sólo sus contactos son diferentes

ETIM for 907981 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorNo
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor690 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor100 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor100 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor100 A
CaracterísticaPotencia de funcionamiento nominal en CA-3, 400 V (EF001364)
Valor30 kW
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor1.7 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor55 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor55 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor2 kA
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica integrada fija para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorSí
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorNo
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaEjecución del elemento accionador (EF006976)
ValorMango giratorio corto
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaCon cableado premontado (EF016444)
ValorNo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP65
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor12
CaracterísticaAnchura (EF000008)
Valor88 mm
CaracterísticaAltura (EF000040)
Valor88 mm
CaracterísticaProfundidad (EF000049)
Valor141 mm

DATASHEET - PDF

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, le agradecemos ese minuto que invierte en dejarnos su opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerle un servicio de todavía mayor calidad.
