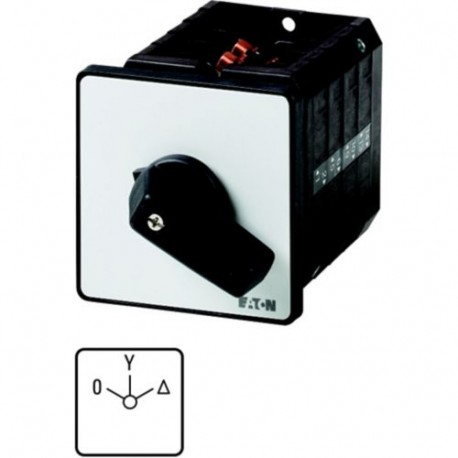

T5-4-8410/E 095954 EATON MOELLER Interruptor de levas, Ie: 100A a 440V AC-21 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T5-4-8410/E 095954 EATON MOELLER Interruptor de levas, Ie: 100A a 440V AC-21

T5-4-8410/E

095954

EATON - MOELLER

Disponible Envío el hoy

Interruptor de levas, Ie: 100A a 440V AC-21

Más detalles


Interruptores

Interruptores-seccionadores - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Interruptores de Control de
Parte del grupo de referencia
  T5
La función básica de
  Estrella-delta interruptores

  con el negro, el pulgar y la placa frontal
Contactos
  8
Grado de Protección
  Frontal IP65
Diseño
  montaje al ras


General
Normas
  IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

Abierto
 °C-25 - +50
Cerrado
 °C-25 - +40
Categoría de sobretensión/grado de contaminación
  III/3
Nominal soportada de impulso de voltaje
UimpV AC6000
Mecánica de resistencia a los golpes
 g15
Posición de montaje
  Como se requiere
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
  El dedo y la parte posterior de la mano a prueba de
Contactos
Características eléctricas

Voltaje de operación nominal
UeV AC690
Nominal de corriente ininterrumpida
YouUn100
Nota sobre el nominal de corriente ininterrumpida !u
  Nominal de corriente ininterrumpida Iu se especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12

AB 25 % DF
 x Ie2
AB 40 % DF
 x Ie1.6
AB 60 % DF
 x Ie1.3
Clasificación de cortocircuito

Fusible
 Un gG/gL100
Nominal de corta duración corriente asignada (1 s actual)
YocwUnrms1700
Nota sobre el nominal de corta duración corriente asignada lcw
  De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito
IqkA2
Capacidad de conmutación
na de na
 Un950
na de na
 Un
230 V
 Un760
400/415 V
 Un740
500 V
 Un590
690 V
 Un420
Aislamiento de seguridad según EN 61140

entre los contactos
 V AC440
Actual de la pérdida de calor por contacto en la Ie
 W7.5
Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
 CO7.5
La esperanza de vida, mecánica
Las operaciones dex 106> 0.5
Frecuencia de operación máxima
Operaciones/h 1200
CA

AC-3

Clasificación, carga del motor interruptor de
PkW
220 V 230 V
PkW22
230 V Star-delta
PkW30
400 V 415 V
PkW30
400 V Star-delta
PkW45
500 V
PkW30
500 V Star-delta
PkW45
690 V
PkW15
690 V Star-delta
PkW22
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn71
230 V star-delta
YoeUn100
400 V 415 V
YoeUn55
400 V star-delta
YoeUn95.3
500 V
YoeUn44
500 V star-delta
YoeUn76.2
690 V
YoeUn17
690 V star-delta
YoeUn29.4
AC-21A

Corriente de operación nominal del interruptor

440 V
YoeUn100
AC-23A

Potencia de Motor AC-23A, 50 - 60 Hz
PkW
230 V
PkW30
400 V 415 V
PkW55
500 V
PkW37
690 V
PkW30
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn100
400 V 415 V
YoeUn100
500 V
YoeUn55
690 V
YoeUn32
DC

DC-1, la Carga interruptores de L/R = 1 ms

Corriente de operación nominal
YoeUn80
Tensión por contacto de par en serie
 V60
Circuito de Control de la fiabilidad a 24 V CC, 10 mA
La probabilidad de fallaHF< 10-5, < 1 fallo en 100000 operaciones
Terminal de capacidades
Sólido o trenzado
 mm21 x (2,5 - 35)
2 x (2,5 - 16)
Flexible con férulas según DIN 46228
 mm21 x (1 - 25)
2 x (1.5 - 10)
Terminal de tornillo
  M6
Max. par de apriete
 Nm4
Técnico de seguridad de parámetros:
Notas
  B10dvalores según la EN ISO 13849-1, tabla C1
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn100
La disipación de calor por polo, dependiente de la corriente
PvidW7.5
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW0
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C50
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Por favor, pregunte
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / Off-interruptor de carga (EC001105)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / interruptor de Cambio ([email protected] [AKF062010])
Modelo
  Estrella-delta interruptor
Número de polos
  3
Con 0 (off) a la posición

Con la retracción en 0-posición
  No
Calificación permanente de la actual Iu
 Un100
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
 Un55
El funcionamiento nominal de alimentación en AC-3 A 400 V
 kW45
Grado de protección (IP), frente
  IP65
Número de contactos auxiliares como contacto normalmente cerrado
  0
Número de contactos auxiliares como contacto normalmente abierto
  0
Número de contactos auxiliares como de cambio de contacto
  0
Adecuado para la planta de montaje
  No
Adecuado para montaje frontal 4-agujero

Adecuado para la placa de distribución de la instalación
  No
Adecuado para el intermedio de montaje
  No
Dispositivo completo en la vivienda
  No
Tipo de elemento de control
  Alternar
Tipo de conexión eléctrica del circuito principal
  Tornillo de conexión
Dimensiones
IL03801009Z (AWA1150-1692) interruptores de levas: interruptores-seccionadores

>>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
EATON-095954-T5-4-8410/E English 265 Kbytes EATON-095954-T5-4-8410/E
