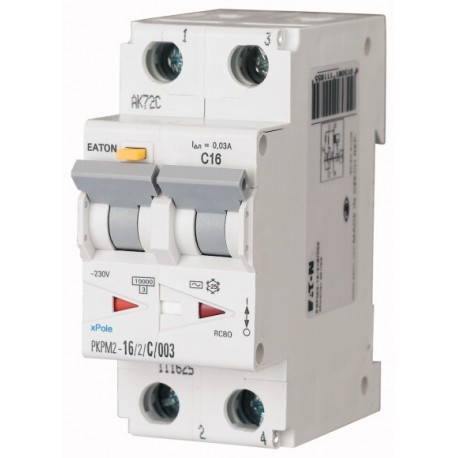

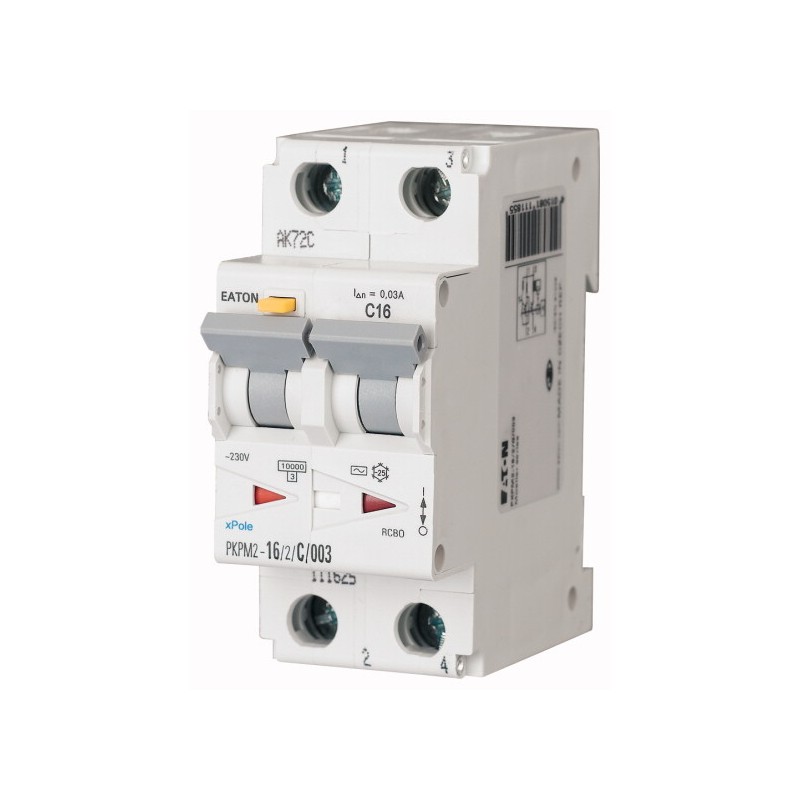

PKPM2-16/2/C/003 111625 EATON ELECTRIC Interruptor Combinado, 2P, curva C, 16A, 30mA
PKPM2-16/2/C/003
111625
EATON-MOELLER
Interruptor Combinado, 2P, curva C, 16A, 30mA
Combinación de dispositivo de corriente diferencial/disyuntor en miniatura de alta calidad, independiente de la tensión de línea, indicador de posición de contacto rojo - verde, protección del enchufe trasero del terminal, cierre deslizante triestable - permite la extracción del sistema de barras colectoras existente, amplia gama de accesorios adecuados para la instalación posterior, amplia gama de corrientes de fallo nominales, corrientes nominales de funcionamiento de hasta 40 A, características de disparo B, C, D, capacidad de corte nominal 10 kA, adecuado para uso en exteriores (alimentación in situ y cuadro de distribución exterior) hasta -25 °C
Disyuntores, fusibles > Combinación de interruptor diferencial/magnetotérmico
Inicio > EATON - MOELLER series
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 16 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 5 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 0 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 40 | |
| 0 | |||
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
| Los interruptores automáticos y fusibles (EG000020) / disyuntor de fuga a Tierra (EC000905) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, dispositivo de corriente Residual sistema de protección / MCB/RCCB combinación ([email protected] [AFZ810012]) | |||
Número de polos (total) | 2 | ||
Número de polos protegidos | 2 | ||
Nominal tensión nominal | V | 230 | |
Nominal corriente nominal | Un | 16 | |
Nominal de la corriente de falla | Un | 0.03 | |
La corriente de fuga tipo | CA | ||
Limitación de la corriente de clase | 3 | ||
Nominal de corte en cortocircuito de la capacidad EN 60898 | kA | 10 | |
Nominal de corte en cortocircuito capacidad de IEC 60947-2 | kA | 0 | |
Frecuencia | 50 Hz | ||
Liberación de la característica | C | ||
Simultáneamente conmutación N-neutral | No | ||
Categoría de sobretensión | 3 | ||
Grado de contaminación | 2 | ||
Ancho en el número de separaciones modulares | 2 | ||
Construido en profundidad | mm | 70 | |
Adecuado para montaje empotrado | No | ||
Grado de protección (IP) | IP20 | ||
La capacidad de corriente de sobretensión | kA | 0.25 | |
Voltaje de tipo | CA | ||
Antinuisance disparo versión | No | ||
| Característica | Valor |
|---|---|
| Número de polos (total) (EF008618) | 2 |
| Número de polos protegidos (EF005548) | 2 |
| Tensión nominal (EF000228) | 230 V |
| Tensión de aislamiento nominal Ui (EF001366) | 250 V |
| Resistencia a picos de tensión asignada (Uimp) (EF011980) | 4 kV |
| Corriente nominal (EF000227) | 16 A |
| Corriente nominal de fallo (EF002358) | 0.03 A |
| Tipo de corriente de fallo (EF002560) | CA |
| Clase de limitación de energía (EF002568) | 3 |
| Capacidad de corte asignada según EN 61009 (EF012628) | 10 kA |
| Poder de corte nominal según IEC 60947-2 (EF006065) | 0 kA |
| Poder de corte asignado Icn según EN 61009-1 (EF011981) | 10 kA |
| Característica de desconexión (EF012587) | Sin retardo |
| Resistencia a la corriente (EF002564) | 0.25 kA |
| Tipo de tensión (EF000187) | CA |
| Frecuencia (EF005455) | 50 Hz |
| Curva de disparo (EF000889) | C |
| Acoplamiento de conductor neutro (EF005997) | No |
| Con dispositivo de bloqueo (EF007385) | No |
| Categoría de sobretensión (EF002569) | 3 |
| Grado de contaminación (EF002570) | 2 |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
| Ancho en número de espacios modulares (EF002950) | 2 |
| Profundidad de instalación (EF000218) | 70 mm |
| Protección contra disparos intempestivos (EF009497) | No |
| Grado de protección (IP) (EF005474) | IP20 |
| Sección de conductor conectable sólido (EF007337) | 1 mm² |
| Sección de conductor conectable (EF007343) | 1 mm² |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
