> EATON - MOELLER series>PKNM-2/1N//C/03-MW 235939 PBSM-402/03-S/A-MW ELECTRIC Interruptor Combinado, 1P+N, curva C, 2A, 300mA
Anterior producto Siguiente producto

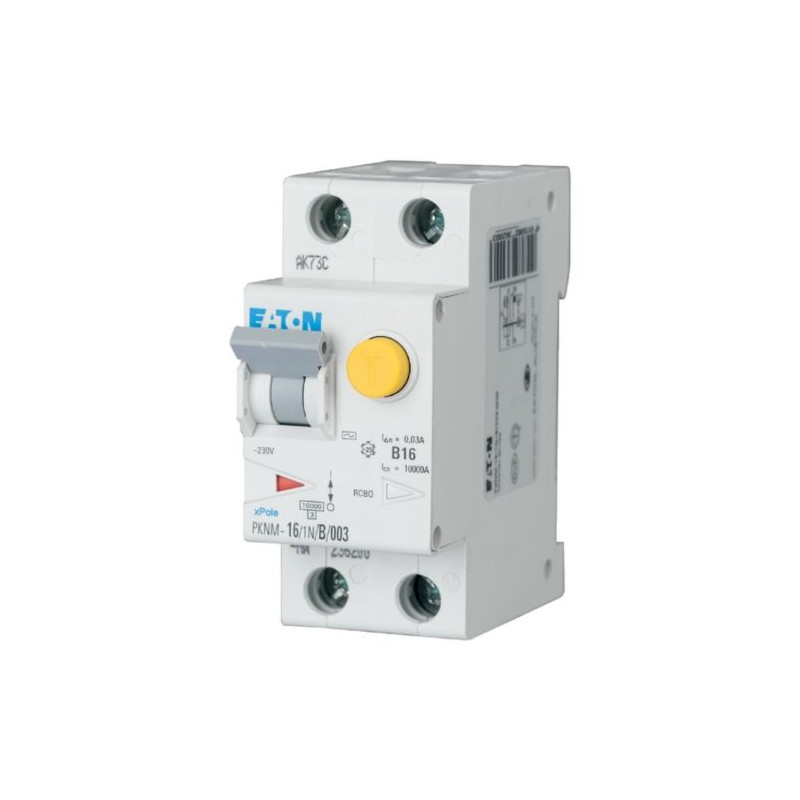

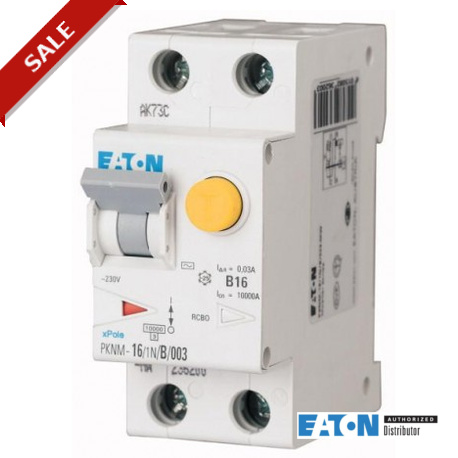

PKNM-2/1N//C/03-MW 235939 PBSM-402/03-S/A-MW EATON ELECTRIC Interruptor Combinado, 1P+N, curva C, 2A, 300mA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKNM-2/1N//C/03-MW 235939 PBSM-402/03-S/A-MW EATON ELECTRIC Interruptor Combinado, 1P+N, curva C, 2A, 300mA

PKNM-2/1N//C/03-MW

235939

PBSM-402/03-S/A-MW

EATON-MOELLER

Interruptor Combinado, 1P+N, curva C, 2A, 300mA

Interruptor combinado RCD/MCB, 2A, 300mA, circuito en miniatura-br. Característica de disparo tipo C, 1-fase+N, circuito de corriente residual-br. Característica de disparo: AC

Más detalles


Disyuntores, fusibles > Combinación de interruptor diferencial/magnetotérmico

Inicio > EATON - MOELLER series

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series xPole - PKN6/M RCBO - residual-current circuit breaker with overcurrent protection
Catalog Number
235939
EAN
4015082359393
Product Length/Depth
80 mm
Product Height
75 mm
Product Width
35 mm
Product Weight
0.193 kg
Compliances
CE Marked
RoHS conform
Model Code
PKNM-2/1N//C/03-MW

Programa de entrega

Application
Switchgear for residential and commercial applications
Basic function
Combined RCD/MCB devices
Number of poles
Single-pole + N
Number of poles (protected)
1
Number of poles (total)
2
Release characteristic
C
Rated current
2 A
Fault current rating
0.3 A
Type
RCBO

Datos técnicos - eléctricos

Voltage type
AC
Voltage rating
230 V
Frequency rating
50 Hz
Leakage current type
AC
Rated short-circuit breaking capacity (EN 60947-2)
0 kA
Surge current capacity
0.25 kA
Overvoltage category
III
Pollution degree
2

Datos técnicos - mecánicos

Width in number of modular spacings
2
Built-in depth
69.5 mm
Degree of protection
IP20

Verificación del diseño según la norma IEC/EN 61439 - datos técnicos

Rated operational current for specified heat dissipation (In)
2 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
1.5 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W

Verificación del diseño según la norma IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Información adicional

Current limiting class
3
Features
Concurrently switching N-neutral

ETIM for 235939 Disyuntores, fusibles (EC000905)
Característica Valor
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 1
Corriente nominal (EF000227) 2 A
Corriente nominal de fallo (EF002358) 0.3 A
Tipo de corriente de fallo (EF002560) CA
Clase de limitación de energía (EF002568) 3
Resistencia a la corriente (EF002564) 0.25 kA
Tipo de tensión (EF000187) CA
Frecuencia (EF005455) 50 Hz
Curva de disparo (EF000889) C
Acoplamiento de conductor neutro (EF005997) Sí
Con dispositivo de bloqueo (EF007385) No
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Ancho en número de espacios modulares (EF002950) 2
Profundidad de instalación (EF000218) 69.5 mm
Protección contra disparos intempestivos (EF009497) No
Grado de protección (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKNM-2/1N//C/03-MW PBSM-402/03-S/A-MW 235939 EN_243133.pdf 551 Kbytes PKNM-2/1N//C/03-MW PBSM-402/03-S/A-MW 235939 EN_243133.pdf
