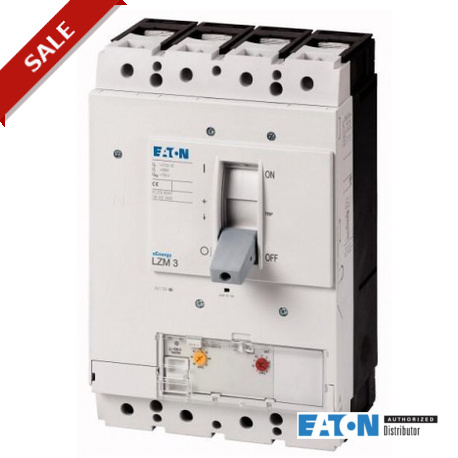

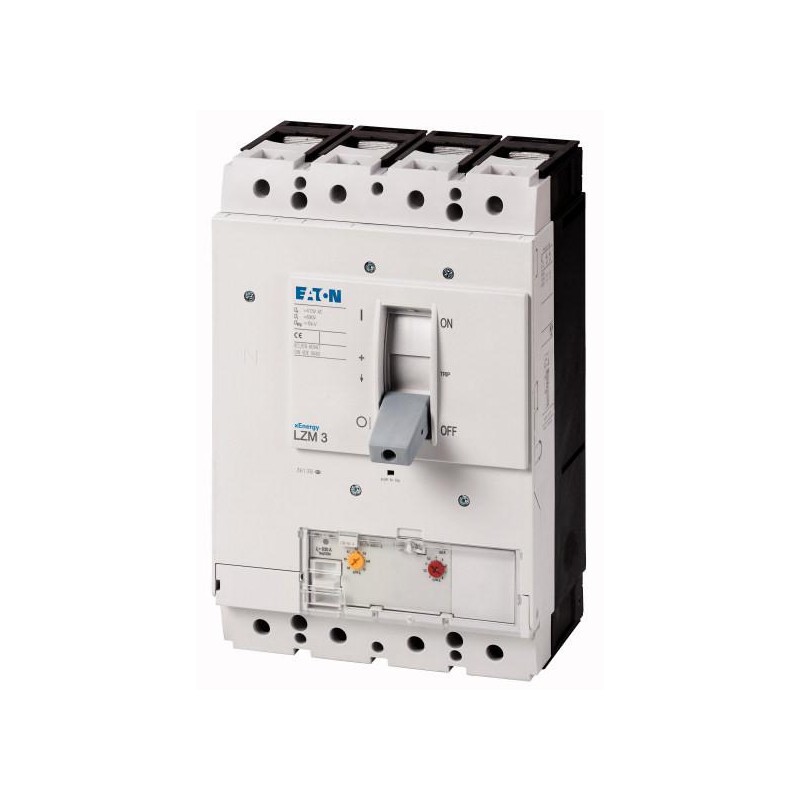

LZMN3-4-A400/250-I 111975 EATON ELECTRIC Interruptor magnetotérmico LZM, 4P, 400A, 250A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

LZMN3-4-A400/250-I 111975 EATON ELECTRIC Interruptor magnetotérmico LZM, 4P, 400A, 250A

LZMN3-4-A400/250-I

111975

EATON-MOELLER

Interruptor magnetotérmico LZM, 4P, 400A, 250A

Disyuntor, 4 p, 400 A, 250 A, en 4º polo

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada LZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Entrega de programa
Gama de productos
 Disyuntor
Función de protección
 Sistema y la protección de los cables
Norma/Autorización
 IEC
Tipo de instalación
 Fijo
Sistema de liberación
 Thermomagnetic liberación
Tamaño de construcción
 LZM3
Descripción
 Establezca el valor en el conductor neutro es sincrónico con el valor del set Ir de poste principal.
Número de polos
 4 polos
Equipo estándar
 Tornillo de conexión
Capacidad de conmutación
400/415 V 50 Hz
 Yocu kA 50
Corriente nominal = corriente ininterrumpida nominal
Corriente nominal = corriente ininterrumpida nominal
 Yon= You Un 400
Conductor neutro
 % de conductor de fase CSA 60
Conductor neutro de protección
 Reducción de neutro conductor de protección
Rango de ajuste
Disparo de sobrecarga
General
Normas
 IEC/EN 60947, VDE 0660
Protección contra los contactos directos
 El dedo y la parte posterior de la mano la prueba VDE 0106 parte 100
Climáticas de corrección
 El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
 g 20 (media sinusoidal de choque de 20 ms)
Aislamiento de seguridad según EN 61140
Entre contactos auxiliares y contactos principales
 V AC 500
entre los contactos auxiliares
 V AC 300
Peso
 kg 8.4
Posición de montaje
Vertical y 90° en todas las direcciones
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 400
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 96.48
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010])
Calificación permanente de la actual Iu
 Un 400
Tensión nominal
 V 690 - 690
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
 kA 50
La sobrecarga de liberación de la configuración actual
 Un 320 - 400
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
 Un 0 - 0
Rango de ajuste de undelayed corto-circuito de la liberación
 Un 2400 - 4000
Integrado de protección contra fallos a tierra
 No
Tipo de conexión eléctrica del circuito principal
 Tornillo de conexión
Dispositivo de construcción
 Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
 No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
 No
Número de contactos auxiliares como contacto normalmente cerrado
 0
Número de contactos auxiliares como contacto normalmente abierto
 0
Número de contactos auxiliares como de cambio de contacto
 0
Desactivado indicador disponible
 No
Con bajo voltaje de liberación
 No
Número de polos
 4
La posición de conexión para circuito de corriente principal
 Lado frontal
Tipo de elemento de control
 Eje de balancín de la palanca de
Dispositivo completo con unidad de protección
 Sí
La unidad de Motor integrado
 No
La unidad de Motor opcional
 Sí
Grado de protección (IP)
 IP20
Características
IL01208013Z LZMC3 disyuntor, LN3 interruptor-seccionador
>>

ETIM for 111975 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 400 A
Tensión nominal (EF003977) 690 V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 50 kA
Ajuste actual de liberación de sobrecarga (EF002336) 320 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) 0 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 2400 A
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Apto para montaje en carril DIN (EF007250) No
Montaje en rail DIN opcional (EF008904) No
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 4
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) Sí
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386) Sí
Grado de protección (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Interruptor Automático 4P, 400A - EATON - LZMN3-4-A400/250-I - 111975 551 Kbytes Interruptor Automático 4P, 400A - EATON - LZMN3-4-A400/250-I - 111975
