Ver más grande

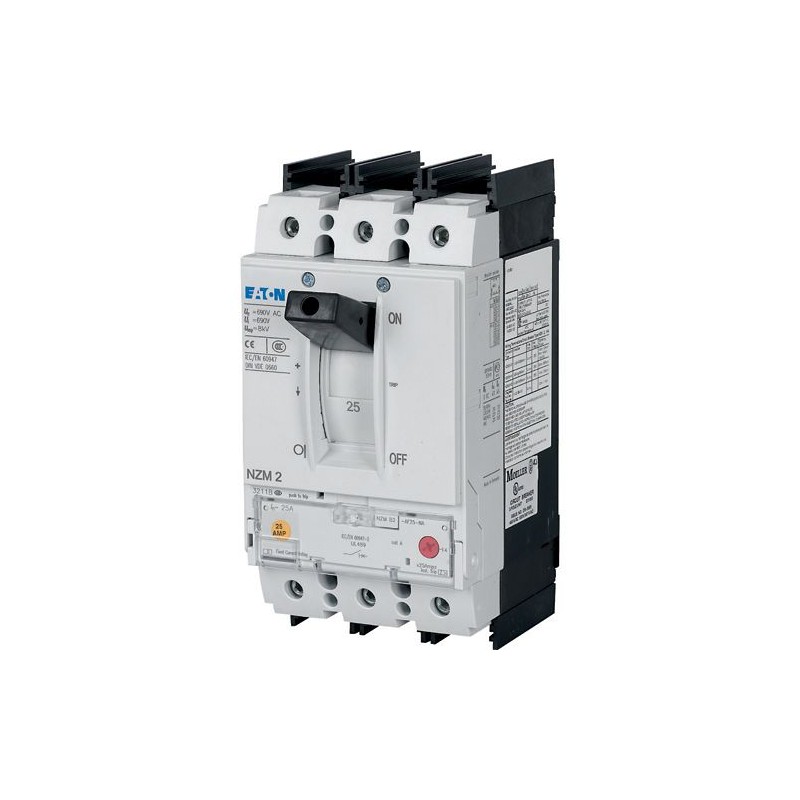

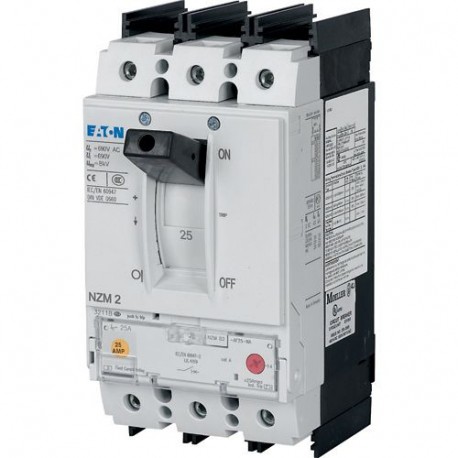

NZMB2-AF20-BT-NA 107612 EATON ELECTRIC Interruptor automático NZM, 3P, 20A, terminales brida, NA
NZMB2-AF20-BT-NA
107612
EATON-MOELLER
Interruptor automático NZM, 3P, 20A, terminales brida, NA
Int. automático NZM-NA, 3P, 20A, terminales brida
Eaton Moeller series NZM - Interruptor automático de caja moldeada. Interruptor automático, 3p, 20A, terminales de brida, B2-AF20-BT-NA
Interruptores de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores Automáticos Caja Moldeada NZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Especificaciones generales
Nombre del producto
Eaton serie Moeller NZM interruptor automático termomagnético de caja moldeada
N.º de catálogo
107612
EAN
4015081072583
Longitud/profundidad de producto
149 mm
Altura del producto
195 mm
Anchura del producto
105 mm
Peso del producto
2.345 kg
Conformidad(es)
RoHS conform
Certificación(es)
CSA-C22.2 No. 5-09
UL/CSA
IEC
CSA (Class No. 1432-01)
CSA certified
CSA (File No. 22086)
UL listed
UL (Category Control Number DIVQ)
Specially designed for North America
IEC 60947-2
UL 489
CE marking
UL (File No. E31593)
IEC/EN 60947
UL/CSA
IEC
CSA (Class No. 1432-01)
CSA certified
CSA (File No. 22086)
UL listed
UL (Category Control Number DIVQ)
Specially designed for North America
IEC 60947-2
UL 489
CE marking
UL (File No. E31593)
IEC/EN 60947
Código de modelo
NZMB2-AF20-BT-NA
Datos técnicos - eléctricos
Tensión nominal
690 V - 690 V
Tensión asignada de empleo Ue (UL) - máx.
600Y/347V, 480V
Tensión asignada soportada al impulso (Uimp) en contactos auxiliares
6000 V
Tensión asignada soportada al impulso (Uimp) en contactos principales
8000 V
Corriente asignada de empleo
300A (380/400VAC-1, capacidad de cierre y apertura)
300A (415VAC-1, capacidad de cierre y apertura)
20A (660-690VAC-3, capacidad de cierre y apertura)
300A (415VAC-1, capacidad de cierre y apertura)
20A (660-690VAC-3, capacidad de cierre y apertura)
Amperaje nominal
20 A
Ajuste de corriente instantánea (li) - mín.
350 A
Ajustes de corriente instantánea (li) - máx.
350 A
Ajuste de corriente de sobrecarga (Ir) - mín.
20 A
Ajuste de corriente de sobrecarga (Ir) - máx.
20 A
Ajuste de corriente de retardo corto (Isd) - mín.
0 A
Ajustes de corriente de retardo breve (Isd) - máx.
0 A
Ajustes del disparador de cortocircuito instantáneo - mín.
350 A
Ajustes del disparador de cortocircuito instantáneo - máx.
350 A
Capacid. asignada de corte en cortocircuito Ics (IEC/EN 60947) a 230 V, 50/60 Hz
30 kA
Capac. asignada de corte en cortocirc. Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
25 kA
Capacid. asignada de corte en cortocircuito Ics (IEC/EN 60947) a 440 V, 50/60 Hz
18.5 kA
Capacidad asignada de cierre de cortocircuito lcm a 240 V, 50/60 Hz
63 kA
Capacidad asignada de cierre de cortocircuito lcm a 400/415 V, 50/60 Hz
53 kA
Capacidad asignada de cierre de cortocircuito lcm a 440 V, 50/60 Hz
53 kA
Tiempo total de interrupción del cortocircuito
< 10ms
Fusible HBC de baja tensión - máx.
355A gG/gL
Tipo de conexión eléctrica del circuito principal
Abrazadera de bastidor
Aislamiento
500VAC entre contactos auxiliares y contactos principales
300VAC (entre los contactos auxiliares)
300VAC (entre los contactos auxiliares)
Número de maniobras por hora - máx.
120
Tipo de maneta
Palanca basculante
Categoría de uso
A (IEC/EN 60947-2)
Categoría de sobretensión
III
Grado de contaminación
3
Vida útil, eléctrica
7.500 operaciones a 400VAC-1
6.500 operaciones a 415VAC-3
6.500 operaciones a 415VAC-3
Dirección del suministro de entrada
Según se requiera
Datos técnicos - comunicación
Tensión asignada soportada al impulso (Uimp) en contactos auxiliares
6000 V
Tensión asignada soportada al impulso (Uimp) en contactos principales
8000 V
Corriente asignada de empleo
300A (380/400VAC-1, capacidad de cierre y apertura)
300A (415VAC-1, capacidad de cierre y apertura)
20A (660-690VAC-3, capacidad de cierre y apertura)
300A (415VAC-1, capacidad de cierre y apertura)
20A (660-690VAC-3, capacidad de cierre y apertura)
Amperaje nominal
20 A
Ajuste de corriente instantánea (li) - mín.
350 A
Ajustes de corriente instantánea (li) - máx.
350 A
Ajuste de corriente de sobrecarga (Ir) - mín.
20 A
Ajuste de corriente de sobrecarga (Ir) - máx.
20 A
Ajuste de corriente de retardo corto (Isd) - mín.
0 A
Ajustes de corriente de retardo breve (Isd) - máx.
0 A
Ajustes del disparador de cortocircuito instantáneo - mín.
350 A
Ajustes del disparador de cortocircuito instantáneo - máx.
350 A
Capacid. asignada de corte en cortocircuito Ics (IEC/EN 60947) a 230 V, 50/60 Hz
30 kA
Capac. asignada de corte en cortocirc. Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
25 kA
Capacid. asignada de corte en cortocircuito Ics (IEC/EN 60947) a 440 V, 50/60 Hz
18.5 kA
Capacidad asignada de cierre de cortocircuito lcm a 240 V, 50/60 Hz
63 kA
Capacidad asignada de cierre de cortocircuito lcm a 400/415 V, 50/60 Hz
53 kA
Capacidad asignada de cierre de cortocircuito lcm a 440 V, 50/60 Hz
53 kA
Tiempo total de interrupción del cortocircuito
< 10ms
Fusible HBC de baja tensión - máx.
355A gG/gL
Tipo de conexión eléctrica del circuito principal
Abrazadera de bastidor
Aislamiento
500VAC entre contactos auxiliares y contactos principales
300VAC (entre los contactos auxiliares)
300VAC (entre los contactos auxiliares)
Número de maniobras por hora - máx.
120
Tipo de maneta
Palanca basculante
Categoría de uso
A (IEC/EN 60947-2)
Categoría de sobretensión
III
Grado de contaminación
3
Vida útil, eléctrica
7.500 operaciones a 400VAC-1
6.500 operaciones a 415VAC-3
6.500 operaciones a 415VAC-3
Dirección del suministro de entrada
Según se requiera
Datos técnicos - mecánicos
Método de montaje
Fijo
Montaje opcional en carril DIN
Técnica integrada fija para dispositivo integrado
Montaje opcional en carril DIN
Técnica integrada fija para dispositivo integrado
Grado de protección
IP20
IP20 (grado básico de protección, en el área de controles operativos)
IP20 (grado básico de protección, en el área de controles operativos)
Grado de protección (IP), frontal
IP40 (con marco aislante)
IP66 (con maneta giratoria de acoplamiento a puerta)
IP66 (con maneta giratoria de acoplamiento a puerta)
Grado de protección (terminaciones)
IP00 (terminaciones, separador de fases y terminal de banda)
IP10 (terminal de túnel)
IP10 (terminal de túnel)
Protección contra contactos directos
A prueba de dedos y dorso de la mano según DIN EN 50274/VDE 0106 parte 110
Resistencia a impactos
20g (choque semisinusoidal 20ms)
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
0
Posición de la conexión para circuito de corriente principal
Parte frontal
Resistencia climática
Calor húmedo, constante, a IEC 60068-2-78
Calor húmedo, cíclico, a IEC 60068-2-30
Calor húmedo, cíclico, a IEC 60068-2-30
Vida útil, mecánica
20.000 operaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 16 Mbytes |
|
| NZMB2-AF20-BT-NA 107612 ES_107610.pdf | 4 Mbytes |
|
