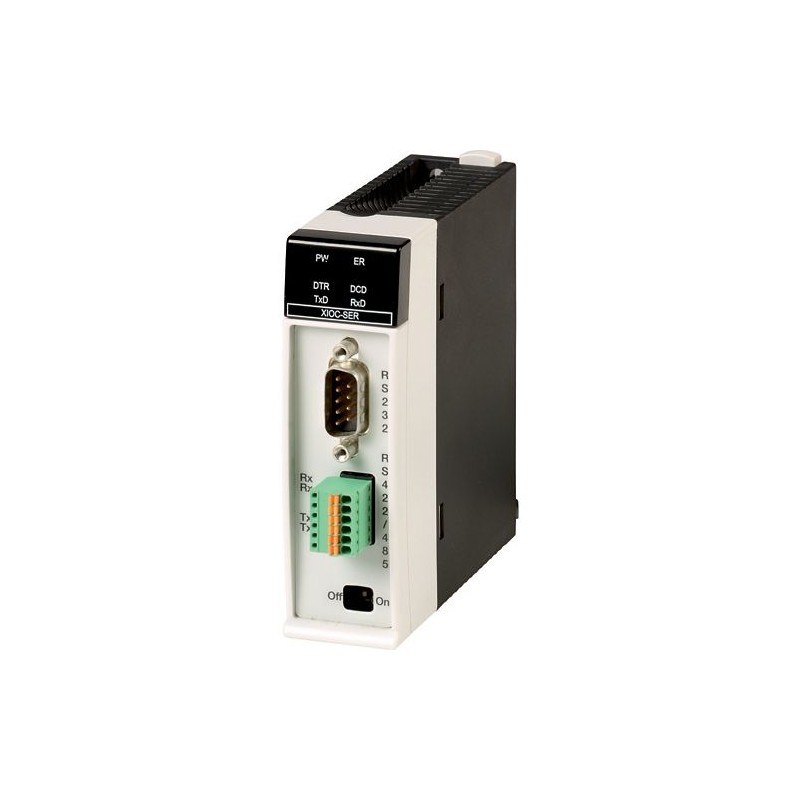

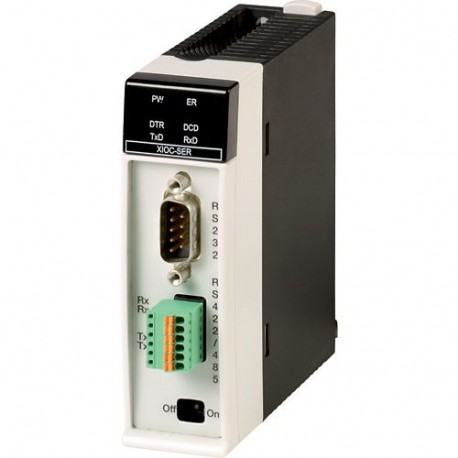

XIOC-SER 267191 4519690 EATON ELECTRIC Módulo para XC100/200 Módulo comunicación SERIE (MODBUS RTU, SUCOM-A,.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XIOC-SER 267191 4519690 EATON ELECTRIC Módulo para XC100/200 Módulo comunicación SERIE (MODBUS RTU, SUCOM-A,..

XIOC-SER

267191

4519690

EATON-MOELLER

Módulo para XC100/200; Módulo comunicación SERIE (MODBUS RTU, SUCOM-A, SUCONET K)

Módulo de comunicación para XC100/200, 24 V DC, serie, modbus, SUCOM-A, suconet K

Los controladores modulares programables XC-CPU1xx y XC-CPU2xx ofrecen un excelente nivel de escalabilidad. Dispone de diferentes clases de rendimiento de CPU y de una amplia gama de módulos de ampliación (módulo XIOC). Los PLC compactos XC152 facilitan soluciones rentables de tareas de automatización utilizando su potencia de cálculo, la interfaz SmartWire-DT, así como una amplia gama de interfaces adicionales. Una característica particular es la capacidad de integrar el producto en los conceptos de comunicación modernos. El intercambio de datos a través de la interfaz Ethernet a los clientes OPC o a los servidores WEB integrados permite la creación de soluciones innovadoras.

Más detalles


Controladores industriales (PLC) > Módulo de comunicación de PLC

Autómatas Programables XC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Módulo de comunicación para XC100/200, 24 V DC, de serie, modbus, SUCOM-UN, suconet K
Modular de controladores programables XC-CPU1xx y XC-CPU2xx ofrecer un excelente nivel de escalabilidad. CPU diferentes clases de rendimiento y una amplia gama de módulos de expansión (XIOC módulo) están disponibles. El pacto Plc XC152 facilitar soluciones costo-efectivas de tareas de automatización, utilizando su poder de cómputo, la SmartWire-DT de la interfaz así como toda una gama de nuevas interfaces. una característica particular es la capacidad de integrar el producto en los modernos conceptos de comunicación. El intercambio de datos a través de la interfaz de Ethernet para clientes OPC o el integrado de servidores WEB que permite la creación de soluciones innovadoras.

Programa de entrega

La función
Los módulos de comunicación
Compacto sistema de e/S para la conexión a XC100/200 Modular Plc
XC100/200 ampliable con hasta 15 XI/OC módulos
Opcionalmente, los terminales de tornillo o de resorte para los terminales digitales/analógicas los módulos de
Descripción
Interfaz de serie
RS232C, RS485, RS422
Modos de operación:
De modo transparente
MODBUS Maestro/Esclavo
SUCOM-UN
Suconet K esclavo

Datos técnicos

General
Normas
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Almacenamiento [ϑ]
-20 - +70 °C
Resistencia a la vibración
De 10 a 57 Hz ±0.075 mm
De 57 a 150 Hz ±1.0 mm
Mecánica de resistencia a los golpes
Quince
Duración de la descarga, 11 ms g
Resistencia a los impactos
500 g/⌀ 50 mm ±25 g
Categoría de sobretensión/grado de contaminación
II/2
Clase de protección
Uno
Grado de Protección
IP20
Emite interferencias
DIN - /EN 55011/22, Clase a
Peso
0.2 kg
Fuente de alimentación
Tensión nominal [Ue]
24 (12) V DC
Margen admisible
20.4 – 28.8 (11.8 – 14.4)
Ondulación Residual
≦ 5 %
Neutral polosLa duración de la inmersión
10 ms
Neutral polosLa tasa de repetición de
1 s
La máxima pérdida de potencia [Pv]
6.6 W
Interfaces
Construido-en las interfaces
RS232(C), RS422, RS485
Protocolo de
Tranparent-Modus, MODBUS Maestro/Esclavo, SUCOM-UN, Suconet K-Esclavo
Formatos de caracteres
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
De Control y los cables de señal
RTS, CTS, DTR, DSR, DCD
Velocidad de transferencia de datos
0.3 ...57.6
187.5, 375 (Suconet) kBit/s
Potencial de aislamiento
Sí (RS485, RS422)
Transmitir/recibir datos
250 Byte por esclavo
120 Bytes por esclavo (Suconet K esclavo)
Resistencias de terminación de Bus
Conmutable para RS485, RS422
Tapón de acuerdo
RS232: 9 polos clavija SUB-D de
RS485, 422: conecte el bloque de terminales
Consumo de corriente [Ie]
275 mA
Número de módulos
XC100: 2
XC200: 4
Ranuras
Como se requiere
Módulos de interfaz
Número de módulos de interfaces COM)XC100
Dos
Número de módulos de interfaces COM)XC200
Cuatro
Interfaz activa/módulo de
Uno
Max. interno de consumo de corriente
275 mA
Potencial de aislamientoRS232
No
Potencial de aislamientoRS 422/RS485
Sí
Opciones de conexiónRS232
9 polos conector Sub-D (macho)
Opciones de conexiónRS 422/RS485
6-polo de resorte del bloque de terminales
Modo de funcionamiento modo TransparenteTipo de interfaz
RS-232, RS 422, RS485
Modo de funcionamiento modo TransparenteDe Control y los cables de señal
RTS, CTS, DTR, DSR, DCD
Modo de funcionamiento modo TransparenteVelocidad de transferencia de datos
0.3 ...57.6
187.5, 375 (Suconet) kBit/s
Modo de funcionamiento modo TransparenteVelocidad de transferencia de datos
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 kbit/s
Modo de funcionamiento modo TransparenteFormatos de caracteres
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Modo de funcionamiento modo TransparenteNúmero de transmitir bytes en un solo bloque, Com2, 3, 4, 5
250 bytes por Com
Modo de funcionamiento modo TransparenteNúmero de recepción de bytes en un solo bloque, Com2, 3, 4, 5
250 bytes por Com
Modo de funcionamiento
Suconet K (esclavo)
Modo de funcionamientoTipo de interfaz
RS485 Número
Modo de funcionamientoVelocidad de transferencia de datos
187.5 o 375 KBit/s
Modo de funcionamientoFormato de mensaje
Suconet K
Modo de funcionamientoDirecciones
Del 2 al 31 de
Modo de funcionamientoTransmitir/recibir datos
250 Byte por esclavo
120 Bytes por esclavo (Suconet K esclavo)

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
6.6 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / PLC módulo de comunicación (EC001423)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS módulo de comunicación ([email protected] [AKE531014])
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Uno
Número de HW-interfaces RS-422
Uno
Número de HW-interfaces RS-485
Uno
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Cero
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
Sí
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Tipo de transmisión de datos
De serie
La tasa de transmisión de
375 kBit/s
Con separación de potencial
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Adecuado para las funciones de seguridad
No
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
30 mm
Altura
100 mm
Profundidad
95 mm

Aprobaciones

Normas De Producto
IEC: ver Datos Técnicos; UL508; CSA-C22.2 ° 0-M; CSA-C22.2 Nº 142-M; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Dimensiones

272X107
272X046

ETIM for 267191 Controladores lógicos programables PLC (EC001423)
Característica Valor
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 1
Número de interfaces HW RS422 (EF003022) 1
Número de interfaces HW RS485 (EF003023) 1
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) No
Soporta el protocolo EtherCAT (EF017564) No
Soporta el protocolo TCP/IP (EF003050) No
Soporta el protocolo PROFIBUS (EF003052) No
Soporta el protocolo CAN (EF003053) No
Soporta el protocolo INTERBUS (EF003054) No
Soporta el protocolo ASI (EF003051) No
Soporta protocolo KNX (EF003055) No
Soporta el protocolo Modbus (EF003057) Sí
Soporta el protocolo de autopista de datos (EF003058) No
Soporta el protocolo DeviceNet (EF003059) No
Soporta el protocolo SUCONET (EF003060) Sí
Soporta el protocolo LON (EF003017) No
Soporta el protocolo PROFINET IO (EF007525) No
Soporta el protocolo PROFINET CBA (EF007524) No
Soporta el protocolo SERCOS (EF006657) No
Soporta el protocolo Foundation Fieldbus (EF007522) No
Soporta el protocolo Ethernet/IP (EF007521) No
Soporta el protocolo AS-Interface Safety at Work (EF007519) No
Soporta el protocolo DeviceNet Safety (EF007520) No
Soporta el protocolo de seguridad INTERBUS (EF006662) No
Soporta el protocolo PROFIsafe (EF007526) No
Soporta el protocolo SafetyBUS p (EF007527) No
Soporta el protocolo para otros sistemas bus (EF003062) Sí
Estándar inalámbrico Bluetooth (EF007178) No
Estándar de radio WLAN 802.11 (EF007179) No
Estándar de radio GPRS (EF008523) No
Estándar de radio GSM (EF008524) No
Estándar de radio UMTS (EF008525) No
Maestro de enlace E/S (EF007298) No
Redundancia (EF003156) No
Tipo de transmisión de datos (EF008225) En serie
Velocidad de transferencia (EF003271) 375 kBit/s
Con aislamiento galvánico (EF003272) No
SIL según IEC 61508 (EF009889) Ninguno
Apto para funciones de seguridad (EF001597) No
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Equipos asociados (Ex ia) (EF004141) No
Equipos asociados (Ex ib) (EF004142) No
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Certificado para áreas peligrosas UL clase I (EF017622) No
Certificado para UL clase II (EF017625) No
Certificado para áreas peligrosas UL Clase III (EF017627) No
Certificado para áreas peligrosas UL División 1 (EF017628) No
Certificado para áreas peligrosas UL División 2 (EF017629) No
Certificado para áreas peligrosas grupo A (acetileno) (EF017632) No
Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) No
Certificado para áreas peligrosas grupo C (etileno) (EF017635) No
Certificado para áreas peligrosas grupo D (propano) (EF017636) No
Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) No
Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) No
Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) No
Anchura (EF000008) 30 mm
Altura (EF000040) 95 mm
Profundidad (EF000049) 100 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 19 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
