EATON - MOELLER series BC-U-1/18-ECO 280355 Y7-280355 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

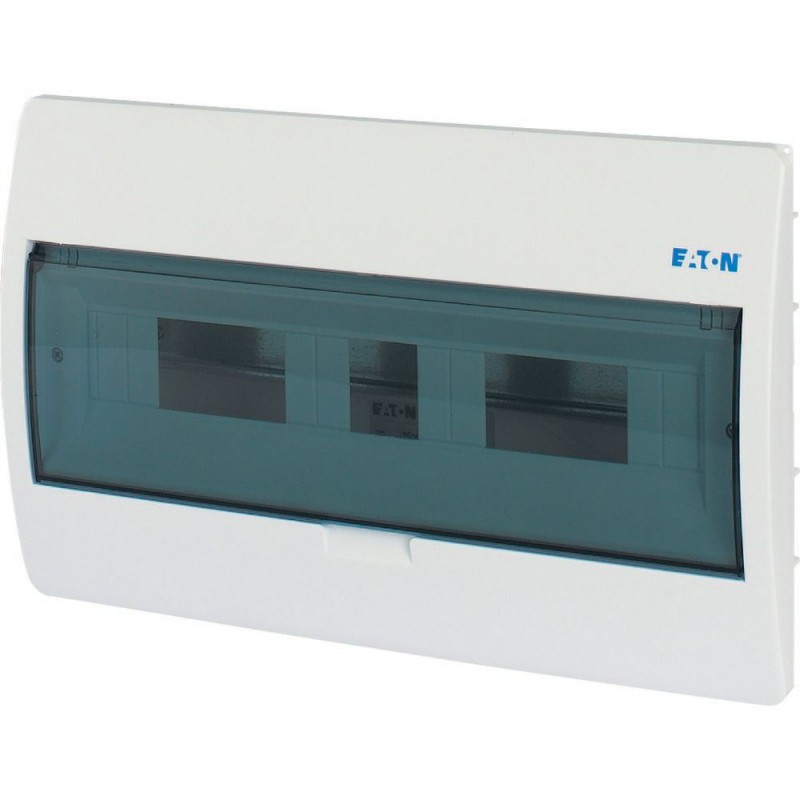

BC-U-1/18-ECO 280355 Y7-280355 EATON ELECTRIC Flush mount.comp.distribution board

Referencia: BC-U-1/18-ECO

Código: 280355

Número de catálogo: Y7-280355

Fabricante: EATON - MOELLER series

Descripción:

Caja distribución tipo ECO, montaje empotrado, 1 filas, 18 UM, IP40
Eaton xComfort ECO LV systems Final Distribution Boards. ECO Compact distribution board, flush mounting, 1-rows, 18 MU, IP40
Cuadro de distribución ECO Compact, empotrable, RAL9003 blanco, grado de protección IP40 según IEC/EN 62208, 18 unidades modulares, 1 fila, clase de protección 2, totalmente aislado, homologado para la construcción de cuadros de distribución de servicios según IEC/EN 61439-3 VDE 0660-600-3, caja completamente de ABS, para la instalación de dispositivos de conmutación y protección, según la norma de dimensiones DIN 43 880, con una profundidad de instalación de 70 mm, AC 400 V, conforme a roHs, compuesto por una base de plástico con un riel DIN de chapa de copa de chapa de acero galvanizado, terminales conductores neutros y protectores IP2X a prueba de dedos, entradas de cable ciegos en la parte superior e inferior, parte superior con apertura del dispositivo de 46 mm, solapa abatible transparente a ras de la parte delantera y con cierre en posición abierta, Operador solo con cierres de rosca, parte superior con parte inferior sellable, incluidas las etiquetas de inscripción.

Categorías:

  • Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
  • EATON - MOELLER series > Cajas y pequeños armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 38,27 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton xComfort ECO LV systems Final Distribution Boards
Catalog Number
280355
EAN
4015082803551
Product Length/Depth
420 mm
Product Height
115 mm
Product Width
265 mm
Product Weight
1.2 kg
Compliances
RoHS conform
Certifications
EN 62208
Model Code
BC-U-1/18-ECO

Product specifications

Special features
IP40Protection Class IIPlastic housing white (RAL 9003)
Type
Basic deviceECO distribution boardInstallation distribution board
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP40
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
3.75 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Neutral-/protective conductor terminal
Basic device
Device support rails
Used with
Basic device
ECO distribution board
Installation distribution board
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
0 mm
Cable entry postion
Cable entry ribs on top and bottom
Terminal type
Screw terminals
Built-in depth
70 mm
Closure type
Other
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
Door
Single
RAL-number
9003
Width in number of modular spacings
18
Ambient operating temperature details
-20 °C - 70 °C
Application
Indoor (installation site)
Voltage rating at AC
400 V AC
Color
White
Signal white (RAL 9003)
Number of rows
1
Frequency rating of contacts
50 Hz
Module rack type
Single-rail
Degree of protection
IP40
IK05 (impact resistance)
Number of module space units per row
18
Protection class
II (totally insulated)
Protective shrouding material
Plastic
Functions
Basic device
Material
ABS (plastic)
Mounting method
Flush mounted (plaster)
DIN-rail
Flush mounting
Internal depth
98 mm
PE and N terminal number and cross section
N: 18 x 10 mm²
PE: 18 x 10 mm²

ETIM for 280355 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000214)

CaracterísticaMétodo de montaje (EF000003)
ValorMontado empotrado (escayola)
CaracterísticaNúmero de filas (EF000266)
Valor1
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor18
CaracterísticaTipo de cobertura (EF000339)
ValorPuerta
CaracterísticaVersión de la cubierta (EF009212)
ValorCerrado
CaracterísticaTipo de puerta (EF004464)
ValorEV000426
CaracterísticaTapa/puerta transparente (EF006244)
ValorSí
CaracterísticaPuerta de transmisión de señal (EF015941)
ValorNo
CaracterísticaCon candado (EF006306)
ValorNo
CaracterísticaTipo de cierre (EF004462)
ValorOtros
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaProfundidad de instalación (EF000218)
Valor70 mm
CaracterísticaAltura de la instalación (EF000332)
Valor0 mm
CaracterísticaAnchura de montaje (EF000846)
Valor0 mm
CaracterísticaProfundidad interna (EF001131)
Valor98 mm
CaracterísticaBorne de tierra (EF015776)
ValorNo
CaracterísticaBorne neutro (EF015777)
ValorNo
CaracterísticaCarril DIN (EF001134)
ValorSí
CaracterísticaCon placa de montaje (EF000118)
ValorNo
CaracterísticaPosibilidad de extensión (EF001088)
ValorNo
CaracterísticaVersión de CEM (EF001062)
ValorNo
CaracterísticaColor (EF000007)
ValorBlanco
CaracterísticaNúmero RAL (EF000116)
Valor9003
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP40
CaracterísticaAltura (EF000040)
Valor115 mm
CaracterísticaAnchura (EF000008)
Valor265 mm
CaracterísticaProfundidad (EF000049)
Valor420 mm
