EATON - MOELLER seriesBF-U-6/144-A 240741 EATON ELECTRIC Flat BF-O / BF-U Basic Enclosure

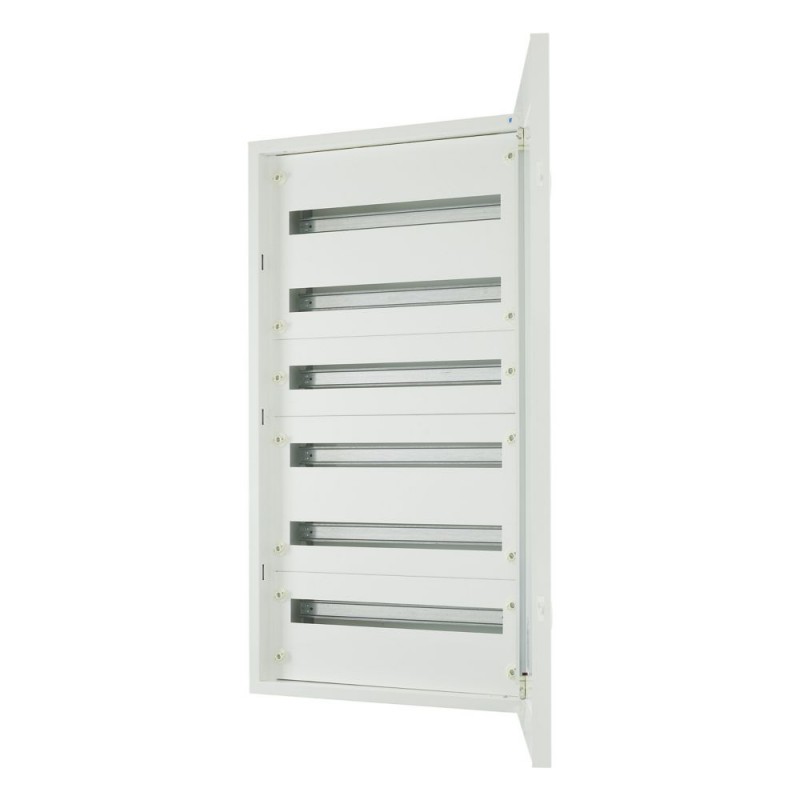

EATON - MOELLER series BF-U-6/144-A 240741 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BF-U-6/144-A 240741 EATON ELECTRIC Flat BF-O / BF-U Basic Enclosure

Referencia: BF-U-6/144-A

Código: 240741

Fabricante: EATON - MOELLER series

Descripción:

Flat BF-O / BF-U Basic Enclosure
Completa BF-U-./.. -Un cuadro de distribución empotrado, blanco RAL 9016, 24 unidades de espacio por fila, 6 filas, altura 1070 mm, ancho 588 mm, profundidad 136 mm, incluida la puerta, las placas frontales, el marco de montaje en carril DIN y los terminales neutros/PE. Caja: diseño cerrado, incluida la placa trasera, la placa trasera se puede utilizar como plano de fijación, 2 insertos de placa de prensaestopas para tableros de distribución delgados con un ancho de 24 unidades de espacio, parte superior, aberturas de entrada de cables ciegos en la parte inferior, terminales premontados en la caja (sin pérdida de unidades de espacio). Canal de pared con marco de puerta, placa trasera utilizable como plano de fijación, aberturas de entrada de cables fáciles de sacar, profundidad de 127 mm, terminales premontados en la caja (sin pérdida de unidades de espacio), 4 soportes de fijación laterales. Puerta de chapa de acero con cerradura de leva incluida de serie, puerta de chapa de acero con profundidad expandida (necesaria, por ejemplo, para instalar componentes RMQ en la puerta) (BFZ-OTR-./...) y puerta de chapa de acero con panel transparente (BFZ-OTT-./...) están disponibles como accesorio. Marco de montaje en carril DIN extraíble, para dispositivos de instalación modulares de 45 mm, distancia entre barras colectoras DIN de 150 mm, los interruptores automáticos Eaton se pueden integrar con el kit de instalación, se puede instalar una placa de montaje universal utilizando un kit de instalación para armarios empotrados (BFZ-U-MPL.). Contacto eléctrico para la placa frontal metálica realizado con bloqueo especial en la carcasa

Categorías:

  • Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
  • EATON - MOELLER series

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

MÁS INFORMACIÓN

Entrega de programa
La función básica de
 Dispositivo básico
La función del producto
 Instalación de tableros de distribución
Gama de productos
 BF plana DBO
Diseño
 Hueco de la pared
Montaje empotrado
En el sitio de instalación
 Interior
Tipo de instalación
 Hueco de montaje en pared y montaje al ras
La Puerta/De La Solapa
 Blanco
Grado de Protección
 IP30
Color
 Blanco
Módulo de rack
 Rail-marco
Cubierta de protección contra el contacto accidental
 Metal
Filas
 Contar 6
Módulo de unidades por fila
 24
Descripción
 IP30
Clase De Protección I
Hoja de acero de la carcasa de color blanco (RAL 9016)
Entradas de Cable
 Las entradas de cables en la parte superior e inferior
PE y N terminales de diseño
 Terminales de tornillo
PE y N terminales
 Número x de área de sección transversal mm2 N: 2 x 25 + 9 x 16
PE: 2 x 25 + 58 x 16
Los equipos suministrados
 La pared de canal con el marco de la puerta
Puerta con tres puntos de cierre con giro de
Montaje en riel DIN marco
Placas frontales
Neutro y conductor de protección terminal
Datos técnicos
General
Normas
 IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
 conforme
Temperatura ambiente
 °C -5 - +40
Grado de Protección
 IP30
Clase de protección
 I (puesta a tierra)
Voltaje de operación nominal
 Ue V AC 415
Frecuencia nominal
 f Hz 50/60
Características de los materiales
Material
 Hoja de acero con recubrimiento en polvo
Color
 blanco (RAL 9016)
Propiedades de los materiales
Mecánica
Resistencia a los impactos
 IK07
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: 20 grados, calculado según la norma IEC 60890
Recinto Individual, a ras de montaje
 PV CO 62
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados, calculado según la norma IEC 60890
Recinto Individual, a ras de montaje
 PV CO 124
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 No es relevante para instalaciones interiores.
10.2.5 de Elevación
 No se aplica a los cerramientos sin levantar el sida.
10.2.6 impacto Mecánico
 IK07
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 IP30
10.4 Separaciones y distancias de fuga
 Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
 na de na
10.6 la Incorporación de los dispositivos de maniobra y componentes
 Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Uyo= 415 V AC
10.9.3 tensión soportada de Impulso
 No se aplica a entornos básicos como se define en la norma en 62208.
10.9.4 Pruebas de cajas de material aislante
 No se aplica a las cubiertas de metal.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad.
10.13 función Mecánica
 Cumple con la norma de producto.
Datos técnicos ETIM 6.0
Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución (ecl@ss8.1-27-14-24-09 [ACN387008])
El método de montaje
 Empotrados (yeso)
Número de filas
 6
Ancho en el número de separaciones modulares
 24
Tipo de cubierta
 Puerta
Modelo de portada
 Cerrado
Transparente de la cubierta/de la puerta
 No
Material de la carcasa
 De acero
Altura
 mm 1070
Ancho
 mm 588
Profundidad
 mm 136
Construido en profundidad
 mm 127
De la profundidad interior
 mm 127
En riel DIN
 Sí
Con placa de montaje
 No
Extensión posible
 No
EMC-versión
 No
Color
 Blanco
RAL-número de
 9016
Grado de protección (IP)
 IP30
Con bloqueo
 No
Dimensiones
>>

ETIM for 240741 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000214)

CaracterísticaMétodo de montaje (EF000003)
ValorMontado empotrado (escayola)
CaracterísticaNúmero de filas (EF000266)
Valor6
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor24
CaracterísticaTipo de cobertura (EF000339)
ValorPuerta
CaracterísticaVersión de la cubierta (EF009212)
ValorCerrado
CaracterísticaTipo de puerta (EF004464)
ValorEV000426
CaracterísticaTapa/puerta transparente (EF006244)
ValorNo
CaracterísticaPuerta de transmisión de señal (EF015941)
ValorNo
CaracterísticaCon candado (EF006306)
ValorNo
CaracterísticaTipo de cierre (EF004462)
ValorOtros
CaracterísticaMaterial de carcasa (EF001596)
ValorAcero
CaracterísticaProfundidad de instalación (EF000218)
Valor140 mm
CaracterísticaAltura de la instalación (EF000332)
Valor1080 mm
CaracterísticaAnchura de montaje (EF000846)
Valor600 mm
CaracterísticaProfundidad interna (EF001131)
Valor127 mm
CaracterísticaBorne de tierra (EF015776)
ValorSí
CaracterísticaBorne neutro (EF015777)
ValorSí
CaracterísticaCarril DIN (EF001134)
ValorSí
CaracterísticaCon placa de montaje (EF000118)
ValorNo
CaracterísticaPosibilidad de extensión (EF001088)
ValorNo
CaracterísticaVersión de CEM (EF001062)
ValorSí
CaracterísticaColor (EF000007)
ValorBlanco
CaracterísticaNúmero RAL (EF000116)
Valor9016
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
CaracterísticaAltura (EF000040)
Valor1080 mm
CaracterísticaAnchura (EF000008)
Valor600 mm
CaracterísticaProfundidad (EF000049)
Valor140 mm
