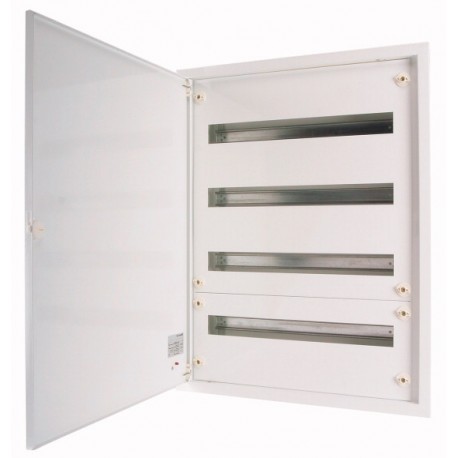

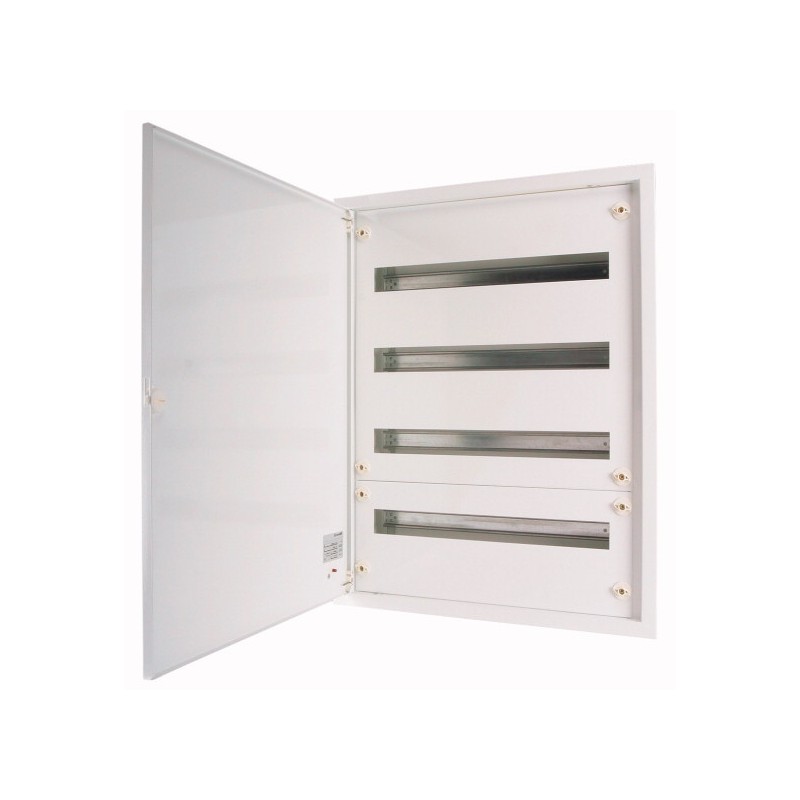

BF-U-4/96-A 240739 EATON ELECTRIC Flat BF-O / BF-U Basic Enclosure
BF-U-4/96-A
240739
EATON-MOELLER
Flat BF-O / BF-U Basic Enclosure
Completa BF-U-./.. -Un cuadro de distribución empotrado, blanco RAL 9016, 24 unidades de espacio por fila, 4 filas, altura 770 mm, ancho 588 mm, profundidad 136 mm, incluida la puerta, las placas frontales, el marco de montaje en carril DIN y los terminales neutros/PE. Caja: diseño cerrado, incluida la placa trasera, la placa trasera se puede utilizar como plano de fijación, 2 insertos de placa de prensaestopas para tableros de distribución delgados con un ancho de 24 unidades de espacio, parte superior, aberturas de entrada de cables ciegos en la parte inferior, terminales premontados en la caja (sin pérdida de unidades de espacio). Canal de pared con marco de puerta, placa trasera utilizable como plano de fijación, aberturas de entrada de cables fáciles de sacar, profundidad de 127 mm, terminales premontados en la caja (sin pérdida de unidades de espacio), 4 soportes de fijación laterales. Puerta de chapa de acero con cerradura de leva incluida de serie, puerta de chapa de acero con profundidad expandida (necesaria, por ejemplo, para instalar componentes RMQ en la puerta) (BFZ-OTR-./...) y puerta de chapa de acero con panel transparente (BFZ-OTT-./...) están disponibles como accesorio. Marco de montaje en carril DIN extraíble, para dispositivos de instalación modulares de 45 mm, distancia entre barras colectoras DIN de 150 mm, los interruptores automáticos Eaton se pueden integrar con el kit de instalación, se puede instalar una placa de montaje universal utilizando un kit de instalación para armarios empotrados (BFZ-U-MPL.). Contacto eléctrico para la placa frontal metálica realizado con bloqueo especial en la carcasa
Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
Inicio > EATON - MOELLER series
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Más vendidos
▲Más Información
▲La función básica de | Dispositivo básico | ||
La función del producto | Instalación de tableros de distribución | ||
Gama de productos | BF plana DBO | ||
Diseño | Hueco de la pared Montaje empotrado | ||
En el sitio de instalación | Interior | ||
Tipo de instalación | Hueco de montaje en pared y montaje al ras | ||
La Puerta/De La Solapa | Blanco | ||
Grado de Protección | IP30 | ||
Color | Blanco | ||
Módulo de rack | Rail-marco | ||
Cubierta de protección contra el contacto accidental | Metal | ||
Filas | Contar | 4 | |
Módulo de unidades por fila | 24 | ||
Descripción | IP30 Clase De Protección I Hoja de acero de la carcasa de color blanco (RAL 9016) | ||
Entradas de Cable | Las entradas de cables en la parte superior e inferior | ||
PE y N terminales de diseño | Terminales de tornillo | ||
PE y N terminales | Número x de área de sección transversal | mm2 | N: 2 x 25 + 9 x 16 PE: 2 x 25 + 43 x 16 |
Los equipos suministrados | La pared de canal con el marco de la puerta Puerta con tres puntos de cierre con giro de Montaje en riel DIN marco Placas frontales Neutro y conductor de protección terminal |
| General | |||
Normas | IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208 | ||
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo) | conforme | ||
Temperatura ambiente | °C | -5 - +40 | |
Grado de Protección | IP30 | ||
Clase de protección | I (puesta a tierra) | ||
Voltaje de operación nominal | Ue | V AC | 415 |
Frecuencia nominal | f | Hz | 50/60 |
| Características de los materiales | |||
Material | Hoja de acero con recubrimiento en polvo | ||
Color | blanco (RAL 9016) | ||
| Propiedades de los materiales | |||
Mecánica | |||
Resistencia a los impactos | IK07 | ||
Datos técnicos para la verificación del diseño | |||
La disipación de calor, a una temperatura ambiente de 35°C, delta T: 20 grados, calculado según la norma IEC 60890 | |||
Recinto Individual, a ras de montaje | PV | CO | 48 |
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados, calculado según la norma IEC 60890 | |||
Recinto Individual, a ras de montaje | PV | CO | 96 |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | No es relevante para instalaciones interiores. | ||
10.2.5 de Elevación | No se aplica a los cerramientos sin levantar el sida. | ||
10.2.6 impacto Mecánico | IK07 | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | IP30 | ||
10.4 Separaciones y distancias de fuga | Es el panel del generador de la responsabilidad. | ||
10.5 Protección contra descargas eléctricas | na de na | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | Es el panel del generador de la responsabilidad. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Uyo= 415 V AC | ||
10.9.3 tensión soportada de Impulso | No se aplica a entornos básicos como se define en la norma en 62208. | ||
10.9.4 Pruebas de cajas de material aislante | No se aplica a las cubiertas de metal. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. | ||
10.13 función Mecánica | Cumple con la norma de producto. |
| Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución ([email protected] [ACN387008]) | |||
El método de montaje | Empotrados (yeso) | ||
Número de filas | 4 | ||
Ancho en el número de separaciones modulares | 24 | ||
Tipo de cubierta | Puerta | ||
Modelo de portada | Cerrado | ||
Transparente de la cubierta/de la puerta | No | ||
Material de la carcasa | De acero | ||
Altura | mm | 770 | |
Ancho | mm | 588 | |
Profundidad | mm | 136 | |
Construido en profundidad | mm | 127 | |
De la profundidad interior | mm | 127 | |
En riel DIN | Sí | ||
Con placa de montaje | No | ||
Extensión posible | No | ||
EMC-versión | No | ||
Color | Blanco | ||
RAL-número de | 9016 | ||
Grado de protección (IP) | IP30 | ||
Con bloqueo | No | ||
| Característica | Valor |
|---|---|
| Método de montaje (EF000003) | Montado empotrado (escayola) |
| Número de filas (EF000266) | 4 |
| Ancho en número de espacios modulares (EF002950) | 24 |
| Tipo de cobertura (EF000339) | Puerta |
| Versión de la cubierta (EF009212) | Cerrado |
| Tipo de puerta (EF004464) | EV000426 |
| Tapa/puerta transparente (EF006244) | No |
| Puerta de transmisión de señal (EF015941) | No |
| Con candado (EF006306) | No |
| Tipo de cierre (EF004462) | Otros |
| Material de carcasa (EF001596) | Acero |
| Profundidad de instalación (EF000218) | 127 mm |
| Altura de la instalación (EF000332) | 720 mm |
| Anchura de montaje (EF000846) | 560 mm |
| Profundidad interna (EF001131) | 127 mm |
| Borne de tierra (EF015776) | Sí |
| Borne neutro (EF015777) | Sí |
| Carril DIN (EF001134) | Sí |
| Con placa de montaje (EF000118) | No |
| Posibilidad de extensión (EF001088) | No |
| Versión de CEM (EF001062) | Sí |
| Color (EF000007) | Blanco |
| Número RAL (EF000116) | 9016 |
| Grado de protección (IP) (EF005474) | IP30 |
| Altura (EF000040) | 160 mm |
| Anchura (EF000008) | 615 mm |
| Profundidad (EF000049) | 795 mm |
