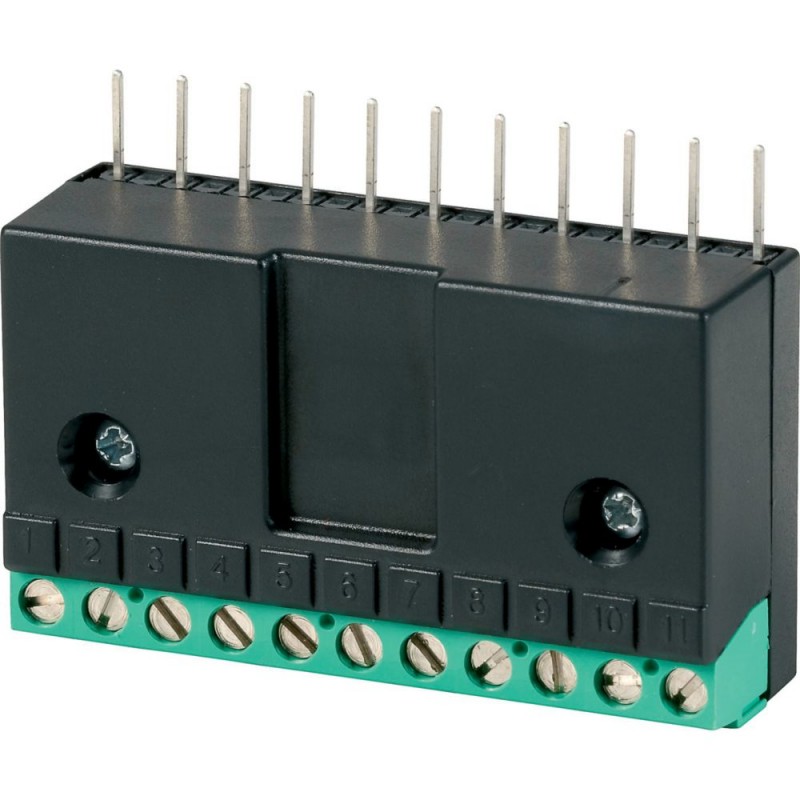

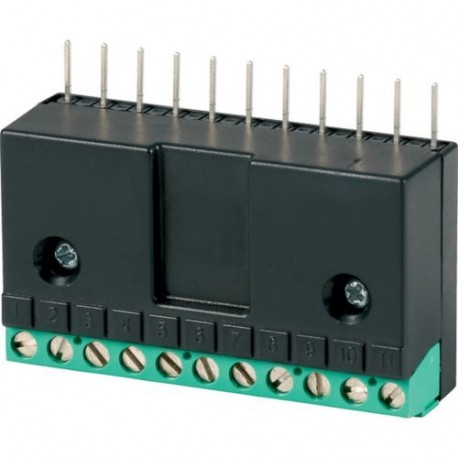

DXC-EXT-2RO 169031 Y7-169031 EATON ELECTRIC Módulo de ampliación DC1 2 Salidas Relé Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DXC-EXT-2RO 169031 Y7-169031 EATON ELECTRIC Módulo de ampliación DC1 2 Salidas Relé

DXC-EXT-2RO

169031

Y7-169031

EATON-MOELLER

Módulo de ampliación DC1, 2 Salidas Relé

Eaton DC1 Expansion for DC1 variable frequency drives (2 REL)

Ampliación de salida, Subrango: Ampliación de salida, Descripción: 2 salidas de relé (N/A, 250 V AC/220 V DC, máx. 1 A), Para conectar a los terminales de señal de control en el DC1, Para usar con: DC1

Más detalles


Componentes industriales de baja tensión > Accesorios para reguladores de frecuencia

Convertidores de Frecuencia Power XL

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $115.41
Precio unitario: $115.41
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton DC1 Accessory Output expansion
Catalog Number
169031
EAN
4015081655243
Product Length/Depth
18 mm
Product Height
41 mm
Product Width
56 mm
Product Weight
0.03 kg
Certifications
Certified by UL for use in Canada
UL report applies to both US and Canada
UL Category Control No.: NMMS, NMMS7
CSA-C22.2 No. 14
UL
UL File No.: E172143
IEC/EN61800-3
IEC/EN61800-5
CE
UL 508C
Model Code
DXC-EXT-2RO

General

Accessory/spare part type
Extension module
Connection
For connecting to the control signal terminals on the DC1
Degree of protection
IP00
Product Category
Accessories
Product Category
Accessories
Suitable for
Branch circuits, (UL/CSA)

Climatic environmental conditions

Ambient operating temperature - min
-10 °C
Ambient operating temperature - max
50 °C

Main circuit

Voltage rating - max
250 V

Control circuit

Output
2 Relay Outputs (N/O, 250 V AC/220 V DC, max. 1 A)

Design verification

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 169031 Interruptores de baja tensión (EC002025)
Característica Valor
Tipo de accesorio/repuesto (EF000215) Módulo de extensión
Accesorio (EF013236) Sí
Recambio (EF013237) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DXC-EXT-2RO Y7-169031 169031 ES_169031.pdf 1006 Kbytes DXC-EXT-2RO Y7-169031 169031 ES_169031.pdf
