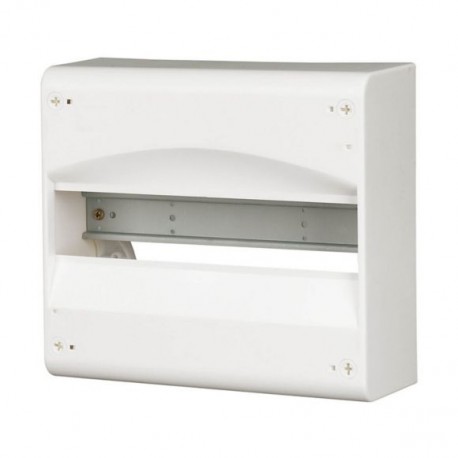

EATON - MOELLER series BC-A-1/13-A 101554 Y7-101554 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BC-A-1/13-A 101554 Y7-101554 EATON ELECTRIC Caja tipo cubierta, 1 fila, sin pared trasera

Referencia: BC-A-1/13-A

Código: 101554

Número de catálogo: Y7-101554

Fabricante: EATON - MOELLER series

Descripción:

Caja tipo cubierta, 1 fila, sin pared trasera
BC-A-1/13-A . Surface-mount DBO, 1-row, without rear wall, class 1
Cuadro de distribución de superficie, 1 fila, 13 MU, clase de protección 1, equipamiento suministrado: Caja de plástico, carril DIN, terminal de conductor neutro y de protección con soporte de terminal, instrucciones de instalación, hoja imprimible

Categorías:

  • Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
  • EATON - MOELLER series > Cajas y pequeños armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 12,38 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton xComfort BC version A
Catalog Number
101554
EAN
4015081014460
Product Length/Depth
235 mm
Product Height
100 mm
Product Width
260 mm
Product Weight
0.6 kg
Compliances
RoHS conform
Model Code
BC-A-1/13-A

Product specifications

10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK07
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Does not apply to plastic enclosures.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 440 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
234 mm
Built-in depth
46 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
11 W
Closure type
Other
Cover/door model
With notch
Cover/door type
Optional
Other
RAL-number
9010
Width in number of modular spacings
13
Color
White
Number of rows
1
Degree of protection
IP30
Mounting method
DIN-rail
Surface mounted (plaster)
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
22 W
Internal depth
72 mm

ETIM for 101554 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000214)

CaracterísticaMétodo de montaje (EF000003)
ValorMontado superficial (escayola)
CaracterísticaNúmero de filas (EF000266)
Valor1
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor13
CaracterísticaTipo de cobertura (EF000339)
ValorOpcional
CaracterísticaVersión de la cubierta (EF009212)
ValorCon muesca
CaracterísticaTipo de puerta (EF004464)
ValorOtros
CaracterísticaTapa/puerta transparente (EF006244)
ValorNo
CaracterísticaPuerta de transmisión de señal (EF015941)
ValorNo
CaracterísticaCon candado (EF006306)
ValorNo
CaracterísticaTipo de cierre (EF004462)
ValorOtros
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaProfundidad de instalación (EF000218)
Valor46 mm
CaracterísticaAltura de la instalación (EF000332)
Valor0 mm
CaracterísticaAnchura de montaje (EF000846)
Valor234 mm
CaracterísticaProfundidad interna (EF001131)
Valor72 mm
CaracterísticaBorne de tierra (EF015776)
ValorNo
CaracterísticaBorne neutro (EF015777)
ValorNo
CaracterísticaCarril DIN (EF001134)
ValorSí
CaracterísticaCon placa de montaje (EF000118)
ValorNo
CaracterísticaPosibilidad de extensión (EF001088)
ValorNo
CaracterísticaVersión de CEM (EF001062)
ValorNo
CaracterísticaColor (EF000007)
ValorBlanco
CaracterísticaNúmero RAL (EF000116)
Valor9010
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
CaracterísticaAltura (EF000040)
Valor100 mm
CaracterísticaAnchura (EF000008)
Valor260 mm
CaracterísticaProfundidad (EF000049)
Valor235 mm

DATASHEET - PDF
