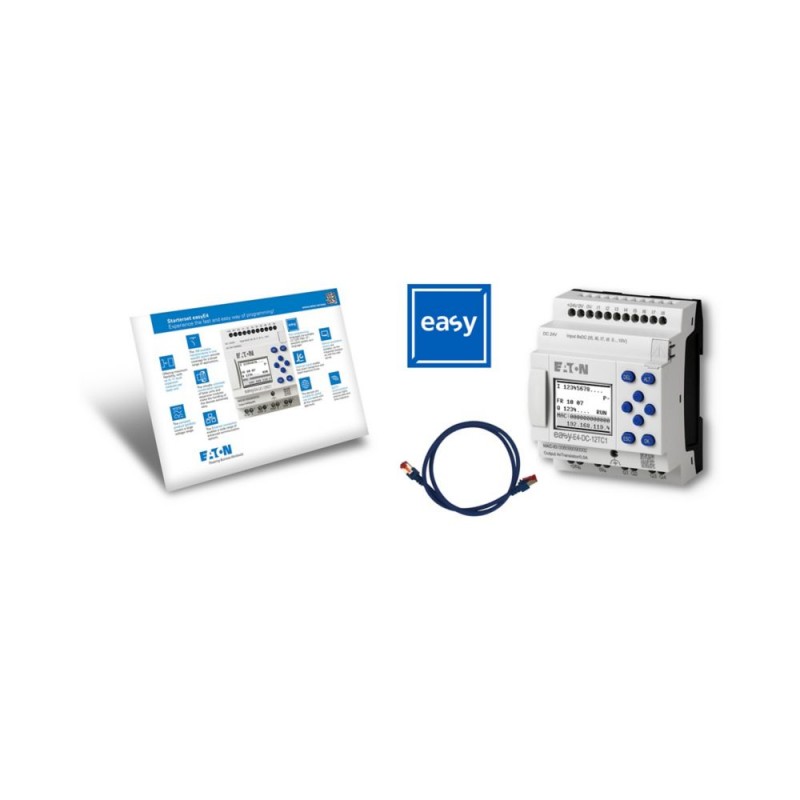

EASY-BOX-E4-DC1 197228 Y7-197228 EATON ELECTRIC Nano Controlador easy E4 Starter Pack (Salidas a transistor) Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EASY-BOX-E4-DC1 197228 Y7-197228 EATON ELECTRIC Nano Controlador easy E4 Starter Pack (Salidas a transistor)

EASY-BOX-E4-DC1

197228

Y7-197228

EATON-MOELLER

Nano Controlador easy E4, Starter Pack (Salidas a transistor)

Eaton Moeller® series EASY Starter package consisting of EASY-E4-DC-12TC1, patch cable and software license for easySoft

Paquete de inicio para iniciarse en la ingeniería de control de forma rápida y sencilla. El paquete de inicio contiene el relé de control EASY-E4-DC-12TC1 con pantalla LCD y conexiones de terminales de tornillo, un cable de conexión para conectar el relé de control a la interfaz Ethernet y una licencia para el software de manejo y programación easySoft.

Más detalles


Controladores industriales (PLC) > Conjunto de dispositivos de PLC

Nano Controladores Easy E4

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $342.93
Precio unitario: $342.93
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series EASY Starter kit
Catalog Number
197228
EAN
4015080892892
Product Length/Depth
200 mm
Product Height
135 mm
Product Width
255 mm
Product Weight
0.6 kg
Compliances
CE Marked
Eaton supports the product until its end of life
Certifications
CSA Std. C22.2 No. 94-91
UL 508
IEC 60947-5
CSA Std. C22.2 No. 14-05
EN 60947-5
VDE
IEC/EN 61000-4-2
IEC/EN 61000-4
EN 55011
EN 55022
IEC 60068-2-27
IEC 60068-2-6
Catalog Notes
depending on ambient air temperature fluctuations of up to ± 5 s/day (± 0.5 h⁄year) are possible
Model Code
EASY-BOX-E4-DC1

Características y funciones

Fitted with:
Basic device
Connection cable
Control unit
Software preinstalled
Programming software

General

Insulation resistance
According to EN 50178
Mounting method
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Overvoltage category
III
Pollution degree
2
Type
Starter kit

Condiciones ambientales y mecánicas

Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Mounting position
Horizontal
Vertical
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts

Condiciones climáticas ambientales

Air pressure
795 - 1080 hPa (operation)
Environmental conditions
Clearance in air and creepage distances according to EN 50178, UL 508, CSA C22.2, No. 142
Condensation: prevent with appropriate measures
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)

Compatibilidad electromagnética

Air discharge
8 kV
Contact discharge
6 kV
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)

Verificación del diseño

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 197228 Controladores lógicos programables PLC (EC002581)
Característica Valor
Contiene bloques de funciones (EF007145) No
Contiene dispositivo básico (EF007147) Sí
Contiene subconjuntos (EF007138) No
Contiene fuente de alimentación (EF007157) No
Contiene módulo de entrada analógica (EF007137) No
Contiene módulo de salida analógica (EF007136) No
Contiene módulo de entrada digital (EF007142) No
Contiene módulo de salida digital (EF007141) No
Contiene módulo funcional (EF007146) No
Contiene módulo de tecnología (EF007159) No
Contiene módulo de comunicación (EF007149) No
Contiene unidad de almacenamiento (EF007156) No
Contiene módulo de simulación (EF007153) No
Contiene cable de conexión (EF007160) Sí
Contiene unidad de control (EF007139) Sí
Contiene monitor (EF007150) No
Contiene software de programación (EF007152) Sí
Contiene software de ingeniería (EF007144) No
Contiene software de visualización (EF007161) No
Contiene bibliotecas (EF007140) No
Contiene documentación (EF007143) No
Contiene otros componentes (EF007162) No
Software preinstalado (EF007484) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 19 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EASY-BOX-E4-DC1 Y7-197228 197228 PT_199509.pdf 390 Kbytes EASY-BOX-E4-DC1 Y7-197228 197228 PT_199509.pdf
