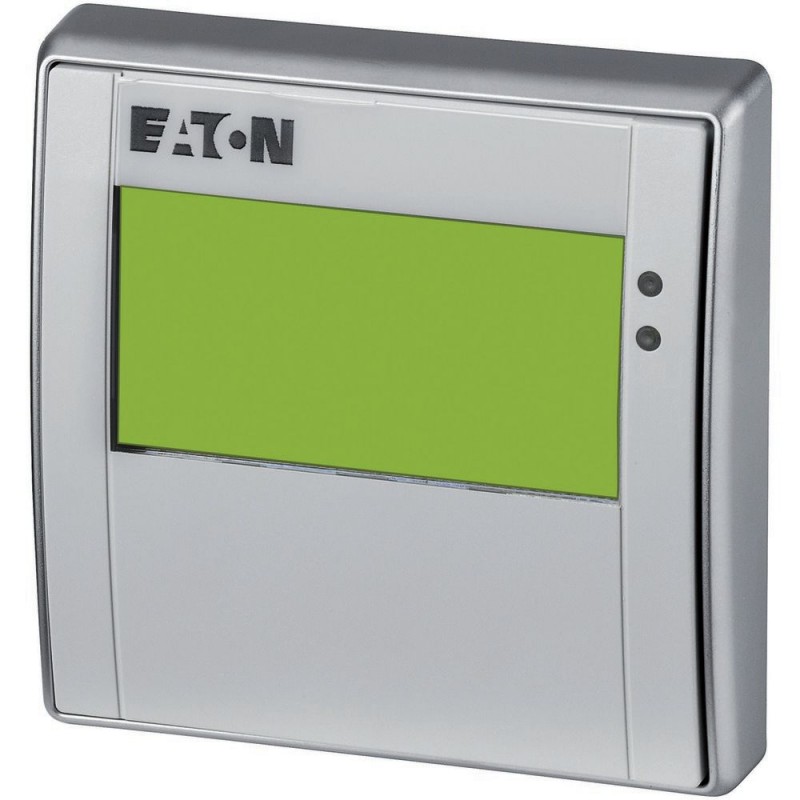

MFD-80 265250 0004519700 EATON ELECTRIC Pantalla MFD-TITAN 80 mm 132 x 64 pixels Monocromo IP65 Sin Teclas C..
MFD-80
265250
0004519700
EATON-MOELLER
Pantalla MFD-TITAN; 80 mm; 132 x 64 pixels; Monocromo; IP65; Sin Teclas; Con logotipo de Eaton
Relés programables EASY y pantallas MFD
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Pantalla, 80mm, 132x64pixels, monocromo, IP65_x, con Eaton logotipo
De visualización y funcionamiento de la unidad que puede ser combinado con una unidad de alimentación/CPU módulo de MFD-CP8/CP10 o a distancia en el texto de la pantalla con easy800 y easy800-SWD, pantalla monocroma, 133x64pixels, conmutable con luz de fondo, sin teclado, carcasa en grado de protección IP65, extraíble plata marco frontal, con lasered-en Eaton logotipo, corresponden a la clase de protección NEMA 4x
Programa de entrega
Gama de productos
Multi-función de pantalla MFD-Titan
Accesorios
Remoto visualización de texto
pantalla monocroma 132 × 64 píxeles con conmutables con luz de fondo
extraíble Titan marco frontal
Láser personalizada inscripciones posible con MFD-COMBINACIÓN (artículo no. 2010801) producto
extraíble Titan marco frontal
Láser personalizada inscripciones posible con MFD-COMBINACIÓN (artículo no. 2010801) producto
Pantalla
con pantalla táctil, sin teclado
Eaton logotipo
con Eaton logotipo de empresa
Grado de Protección
IP65
Datos técnicos
General
Normas
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Dimensiones (W x H x D)
El 86,5 x 86.5 x 21.5 (con actuadores) 86.5 x 86.5 x 20 (sin actuadores) mm
Peso
0.13 kg
Montaje
2 x 22.5 mm, pantalla fija con 2 anillos de fijación.
El espesor de la pared:
sin top-hat ferrocarril (CPU) 1 - 6 mm
con sombrero de ferrocarril 1 - 4 mm
El espesor de la pared:
sin top-hat ferrocarril (CPU) 1 - 6 mm
con sombrero de ferrocarril 1 - 4 mm
Pérdida de potencia [P]
0 W
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Pantalla LCD (legible)
-5 - 50 - (-10 a 0 cuando la iluminación de fondo se enciende (operación continua)) °C
Almacenamiento
- 40 - 70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP65
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de aire
8 kV
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Las líneas de señal de
2 kV
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / panel Gráfico (EC001412)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Pantalla y el componente de control / Panel (HMI) / panel Gráfico (HMI) ([email protected] [AFX016003])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
El 20,4 - 28,8 V
Voltaje tipo de tensión de alimentación
DC
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Uno
Con SW interfaces
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Tipo de pantalla
LCD
Con pantalla a color
No
Número de colores de la pantalla
Dos
Número de gris-escalas/azul-escalas de visualización
Dos
Diagonal de la pantalla
2,75 pulgadas
Número de píxeles horizontales
Cien treinta y dos
Número de píxeles verticales
Sesenta y cuatro
Útil del proyecto de memoria/memoria de usuario
0 kByte
Con teclado numérico
No
Con alfa numérico del teclado
No
Número de teclas de función, programables
Nueve
Número de botones con LED
Cero
Número de botones del sistema
Cero
La tecnología táctil
Ninguno
Con mensaje de indicación
Sí
Con el sistema de mensajes (incl. búfer y confirmación)
No
Proceso de representación de valor (de salida) posible
Sí
Proceso valor predeterminado (de entrada) posible
Sí
Con recetas
No
Número de niveles de contraseña
Cero
Con la salida de la impresora
No
Número de idiomas online
Doscientos cinquenta y seis
Componentes de software adicionales, cargable
Sí
Grado de protección (IP), frente
IP65
Grado de protección (NEMA), frente
4X
Temperatura de la operación
5 - 55 °C
Montaje en riel posible
Sí
Montaje en pared/montaje directo
No
Adecuado para las funciones de seguridad
No
La anchura de la parte delantera
86.5 mm
La altura de la frente
86.5 mm
Construido en profundidad
43 mm
Aprobaciones
Normas De Producto
IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01 + 2258-02
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP65, UL/CSA Tipo 4X
Dimensiones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
