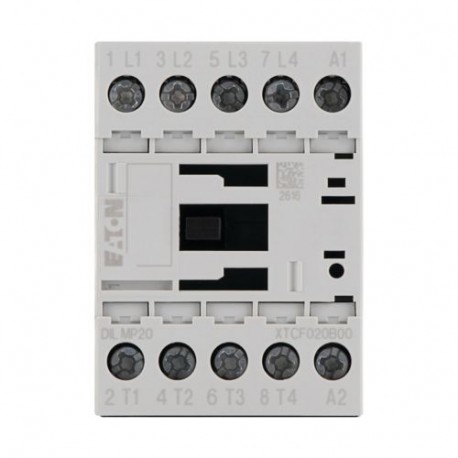

DILMP20(12VDC) 276984 Y7-276984 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos 20 A AC-1 1.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

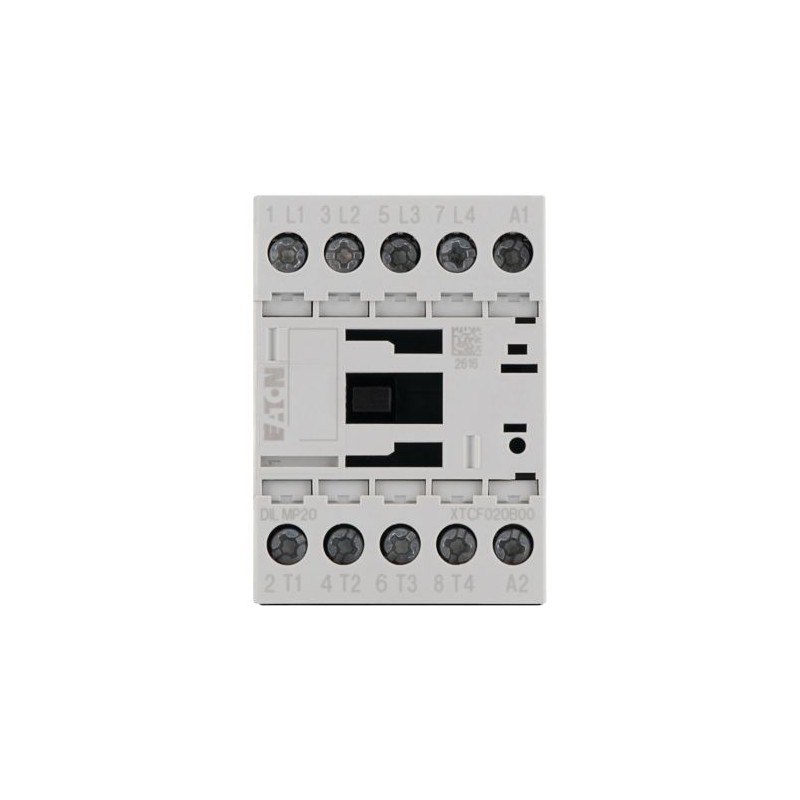

DILMP20(12VDC) 276984 Y7-276984 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos 20 A AC-1 1..

DILMP20(12VDC)

276984

Y7-276984

EATON-MOELLER

Contactor de potencia, Conexión a tornillo, 4 polos, 20 A, AC-1, 12 V DC

Contactor DILMP de la serie Moeller® de Eaton, 4 polos, 22 A, 12 V DC, Accionamiento DC

Contactor, Aplicación: Contactores para consumidores eléctricos de 4 polos, Contactores de hasta 200 A, 4 polos, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, Técnica de conexión: Terminales de tornillo, Número de polos: 4 polos, 380 V 400 V: Ie= 12 A, Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz abiertos a 40 °C: Ith =Ie= 22 A, cerrados: Ith= 18 A, Corriente térmica de aire libre convencional, 1 polo abierto: Ith= 60 A, cerrado: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW , Instrucciones: Contactos según EN 50 012., Voltaje CA/CC: Operación de CC

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $60.49
Precio unitario: $60.49
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILP Contactor de 4 polos
N.º de catálogo
276984
EAN
4015082769840
Longitud/profundidad de producto
75 mm
Altura del producto
68 mm
Anchura del producto
45 mm
Peso del producto
0.294 kg
Certificación(es)
CSA Class No.: 2411-03, 3211-04
IEC/EN 60947-4-1
CSA
CE
IEC/EN 60947
CSA-C22.2 No. 60947-4-1-14
UL
VDE 0660
UL Category Control No.: NLDX
CSA File No.: 012528
UL 60947-4-1
UL File No.: E29096
Notas del catálogo
Contactos según EN 50012
Código de modelo
DILMP20(12VDC)

Características y Funciones

Número de polos
Cuatro polos

General

Aplicación
Contactores para consumidores eléctricos de 4 polos
Vida útil, mecánica
10 000 000 de operaciones (accionamiento DC)
10.000.000 de Operaciones (Accionamiento AC)
Frecuencia de maniobra
5000 operaciones mecánicas/h (accionamiento DC)
5.000 operaciones mecánicas/h (accionamiento AC)
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Contactores
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
8.000V AC
Corriente residual
1 mA (con actuación de A1 - A2 por la electrónica con señal 0)
Resistencia por polo
3.5 mΩ
Categoría de uso
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
AC-3: Motores de inducción CA convencionales: encendido y apagado en operación
Tipo de tensión
CC

Condiciones ambientales y mecánicas

Resistencia a impactos
7 g, Contacto auxiliar normalmente abierto, Mecánico, según IEC/EN 60068‑2‑27, Choque semisinusoidal 10 ms
5 g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms
10 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068-2-27, Choque semisinusoidal 10 ms

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30

Secciones de conexión

Capacidad del terminal (flexible con terminal)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Capacidad del terminal (rígido)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 4) mm²
Capacidad del terminal (AWG rígido/trenzado)
18 - 14
Longitud desnuda (cable principal)
10 mm
Longitud de pelado (cable de maniobras)
10 mm
Tamaño de tornillo
M3,5, Terminales de tornillo
Tamaño de destornillador
2, terminal de tornillo, destornillador Pozidriv
0,8 x 5,5/1 x 6mm, Terminal de tornillo, Destornillador estándar
Par de apriete
1,2Nm, Terminales de tornillo

Especificaciones eléctricas

Capacidad nominal de interrupción a 220/230 V
120 A
Capacidad nominal de interrupción a 380/400 V
120 A
Capacidad nominal de interrupción a 500 V
100 A
Capacidad nominal de interrupción a 660/690 V
70 A
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
22 A
Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V
12 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
12 A
Corriente asignada de empleo (Ie) en AC-3, 440 V
12 A
Corriente asignada de empleo (Ie) en AC-3, 500 V
10 A
Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V
7 A
Corriente asignada de empleo (Ie) en AC-4, 400 V
10 A
Corriente asignada de empleo (Ie) en DC-1, 60 V
22 A
Corriente asignada de empleo (Ie) en DC-1, 110 V
22 A
Corriente asignada de empleo (Ie) en DC-1, 220 V
6 A
Tensión asignada de aislamiento (Ui)
690 V
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
22 A
Potencia asignada de empleo en AC-1, 240 V, 50 Hz
9 kW
Potencia asignada de empleo en AC-1, 380/400 V, 50 Hz
14 kW
Potencia asignada de empleo en AC-1, 415 V, 50 Hz
15 kW
Potencia asignada de empleo en AC-1, 440 V, 50 Hz
16 kW
Potencia asignada de empleo en AC-1, 500 V, 50 Hz
18 kW
Potencia asignada de empleo en AC-1, 690 V, 50 Hz
24 kW
Potencia asignada de empleo en AC-3, 240 V, 50 Hz
4 kW
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
5.5 kW
Potencia asignada de empleo en AC-3, 415 V, 50 Hz
7 kW
Tensión asignada de empleo (Ue) en AC - máx.
690 V

Clasificación de cortocircuito

Corriente de cortocircuito nominal (clasificación básica)
60 A, máx. CB, SCCR (UL/CSA)
5kA, SCCR (UL/CSA)
45 A, máx. fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
30 kA, fusible, SCCR (UL/CSA)
25 A, clase RK5, máx. fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
30 kA, fusible, SCCR (UL/CSA)
25 A, clase RK5, máx. fusible, SCCR (UL/CSA)
Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V
35A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V
25A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V
20A gG/gL
Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V
20A gG/gL

Intensidad térmica convencional

Corriente térmica convencional Ith (1 polo, en carcasa)
54 A
Corriente térmica convencional Ith (3 polos, en carcasa)
18 A
Corriente térmica convencional Ith a 55 °C (3 polos, abiertos)
20.5 A
Corriente térmica convencional Ith de contactos principales (1 polo, abierto)
60 A

Poder de corte

Poder de corte (contactos principales, uso general)
20 A, potencia asignada de empleo máxima (UL/CSA)

Tiempo de conmutación

Duración del arco
10ms
Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.
31 ms
Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.
12 ms

Sistema magnético

Tensión a la caída
0,2 - 0,6 x UC, Accionamiento DC
Factor de utilización
100%
Tensión a la llamada
0,8 - 1,1 V AC/DC x Us
0,8 - 1,1 V DC x Uc
Potencia absorbida (llamada) en DC
4.5 W
Potencia absorbida (retención), en DC
4.5 W
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en DC - mín.
12 V
Tensión de alimentación de control nominal (Us) en DC - máx.
12 V

Comunicación

Conexión
Terminales de tornillo
Conexión a SmartWire-DT
No

Contactos

Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
0

Seguridad

Seccionamiento seguro
400 V AC, entre bobina y contactos, según EN 61140
400 V AC, entre contactos auxiliares, según EN 61140

Clasificaciones para fines especiales

Clasificación con fines especiales de lámparas de descarga con balastro
20 A (480 V 60 Hz trifásico, 277 V 60 Hz monofásico)
20 A (600 V 60 Hz trifásico, 347 V 60 Hz monofásico)
Clasificación con fines especiales del control de ascensores
6,1 A, 600 V 60 Hz trifásico, (UL/CSA)
5 HP, 600 V 60 Hz trifásico, (UL/CSA)
Clasificación con fines especiales de control de refrigeración (solo CSA)
60 A, LRA 480 V 60 Hz trifásico; (CSA)
10 A, FLA 480 V 60 Hz trifásico; (CSA)
60 A, LRA 600 V 60 Hz trifásico; (CSA)
10 A, FLA 600 V 60 Hz trifásico; (CSA)
Clasificación con fines especiales de la resistencia calefactora
20 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL/CSA)
20 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL/CSA)
Clasificación con fines especiales de las lámparas incandescentes de tungsteno
14 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL/CSA)
14 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL/CSA)

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
5.1 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
1.7 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
22 A
Disipación térmica estática, no dependiente de la corriente Pvs
4.5 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 276984 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 12 V
Tipo de tensión de accionamiento (EF008242) CC
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 4
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Voltaje de funcionamiento a 50 Hz CA (EF008206) 24 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 24 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 22 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 12 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 5.5 kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 10 A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) 4.5 kW
Potencia asignada de empleo NEMA (EF011960) 0 kW
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Apto para instalación en serie (EF001126) No
Anchura (EF000008) 45 mm
Altura (EF000040) 68 mm
Profundidad (EF000049) 75 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMP20(12VDC) Y7-276984 276984 DE_276371.pdf 1 Mbytes DILMP20(12VDC) Y7-276984 276984 DE_276371.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
