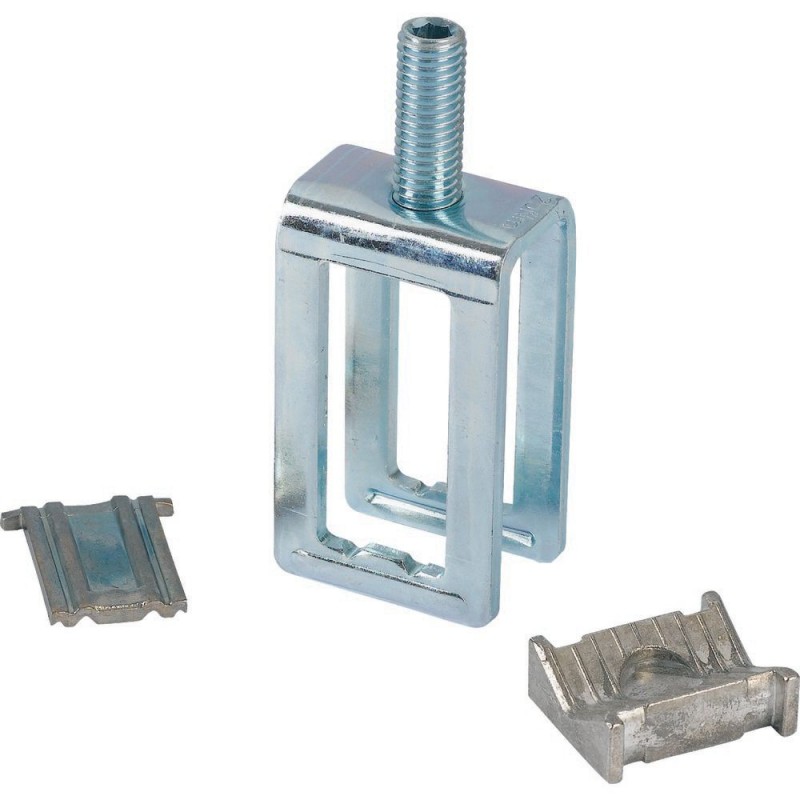

K20X15 002284 Y7-2284 EATON ELECTRIC distribuidor de barras para CU20x5(x10, x15) Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K20X15 002284 Y7-2284 EATON ELECTRIC distribuidor de barras para CU20x5(x10, x15)

K20X15

002284

Y7-2284

EATON-MOELLER

distribuidor de barras para CU20x5(x10, x15)

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for CU20x5(x10, x15), busbar terminal for CU 20X15

Terminales de barras colectoras, para cajas de barras colectoras CI, para la conexión de conductor plano o redondo, se pueden utilizar para barras colectoras Cu 20x10-15 o Cu 20x5-15, capacidad del terminal para cable plano = 3x9x0.8 hasta 11x21x1, capacidad del terminal para cable redondo = 35-300, 35-240 mm², corriente nominal de funcionamiento Ie = 100A-630A

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $34.29
Precio unitario: $34.29
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
002284
EAN
4015080022848
Product Length/Depth
30 mm
Product Height
40 mm
Product Width
40 mm
Product Weight
0.247 kg
Compliances
RoHS conform
Model Code
K20X15

Product specifications

Used with
Cu 20 x 5 mm - 15 mm busbars
Cu 20 x 10 mm - 15 mm busbars
Ci insulated enclosure
Prepared enclosures
Accessory for busbar enclosures
Type
Accessory/spare part type
Busbar terminals
Width clamp
43 mm
Busbar thickness - max
15 mm
Busbar thickness - min
5 mm
Busbar width - max
20 mm
Busbar width - min
20 mm
Conductor cross section - max
300 mm²
Rated operational current (Ie) - max
630 A
Functions
For connection of flat strip or round conductor
Rated operation current (Ie)
630 A
100 A
Suitable for
Round conductor connection
Flat rail
Strip conductor connection
Sector conductor connection
Rated operational current
630 A
Terminal capacity (flat strip)
21 mm x 1 mm (11x)
9 mm x 0.8 mm (3x)
Terminal capacity (round conductor)
35 mm² - 300 mm²
35 mm² - 240 mm²

ETIM for 002284 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 5 mm
Anchura de las barras colectoras (EF007219) 20 mm
Apto para (EF000073) Carril plano
Anchura de la abrazadera (EF007092) 43 mm
Sección máxima de conductor (EF004969) 300 mm²
Corriente de funcionamiento nominal máx. (EF007356) 630 A
Apto para la conexión de conductor redondo (EF007258) Sí
Apto para la conexión de conductor de sector (EF007260) Sí
Apto para la conexión de conductor de cinta (EF007242) Sí
