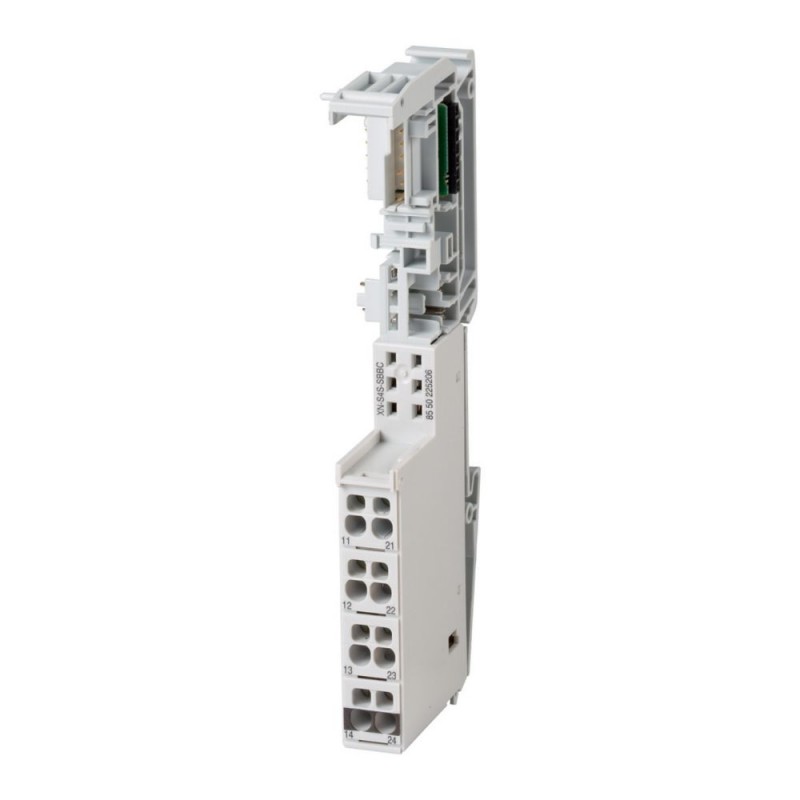

XN-S4S-SBBC 140089 EATON ELECTRIC Módulo XION Base para módulo 4 conexiones Terminales a tornillo con conexi..
XN-S4S-SBBC
140089
EATON-MOELLER
Módulo XION; Base para módulo; 4 conexiones; Terminales a tornillo; con conexión a tierra
Módulo XION Base para módulo 4 conexiones Terminales a tornillo con
Controladores industriales (PLC) > Portador de componentes de periférico descentralizado de bus de campo
Módulos E/S Remotas XION
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Módulo de Base de la lavadora XI/ON, tornillo, 4 conexión niveles, con. a C rail
Rack, XI/SOBRE la rebanada de la tarjeta base, módulos de Conexión de niveles: 4 conexión niveles, técnica de Conexión: terminales de Tornillo, de divisiones módulo de Conexión de a C ferroviario, Grado de Protección: IP20, Para uso con: XN-2DI-24VDC-P, XN-2DI-24VDC-N, XN-2DI-120/230VAC, de las Normas: EN 61000-6-2, EN 61000-6-4, EN 61131-2
Programa de entrega
La función
XI/SOBRE la rebanada de la tarjeta de módulos base
Conexión de los niveles de
4 conexión de los niveles de
Técnica de conexión
Terminales de tornillo
La función
por Rebanada módulo
Breve Descripción
Conexión a C rail
Para el uso con
XN-2DI-24VDC-P
XN-2DI-24VDC-N
XN-2DI-120/230VAC
XN-2DI-24VDC-N
XN-2DI-120/230VAC
Datos técnicos
General
Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61000-6-4
EN 61131-2
Potencial de aislamiento
Sí, a través de un optoacoplador
Temperatura ambiente
0 - +55 °C
Humedad relativa
5 - 95 % (interior), Nivel RH-2, sin condensación (almacenamiento a 45°C)
Gases nocivos
ASÍDos: 10 (rel. humedad < 75%, sin condensación)
HDosS: 1.0 (rel. humedad < 75 %,sin condensación) ppm
HDosS: 1.0 (rel. humedad < 75 %,sin condensación) ppm
Resistencia a vibraciones, condiciones de funcionamiento
de acuerdo a la norma IEC/EN 60068-2-6
Mecánica de resistencia a los golpes
de acuerdo con IEC 60068-2-27 g
Continua resistencia a los golpes (IEC/EN 60068-2-29)
De acuerdo a la norma IEC 60068-2-29
Caída y derrocar a
De acuerdo a la norma IEC 60068-2-31, caída libre según IEC 60068-2-32
Grado de Protección
IP20
Compatibilidad electromagnética (EMC)ESD [Aire/descarga de contacto]
EN 61000-4-2 kV
Compatibilidad electromagnética (EMC)Los campos electromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
EN 61100-4-2 V/m
Compatibilidad electromagnética (EMC)Ráfaga
EN 61100-4-4
Compatibilidad electromagnética (EMC)Sobretensiones
EN 61100-4-5
Compatibilidad electromagnética (EMC)Irradiaba RFI
EN 61100-4-6 V
Compatibilidad electromagnética (EMC)Emite interferencias radiadas, de alta frecuencia) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilidad electromagnética (EMC)Las fluctuaciones de tensión/de huecos de tensión
EN 61131-2
Compatibilidad electromagnética (EMC)Tipo de prueba
a EN 61131-2
Aprobaciones
CE, cUL, (donde se requieren en el proceso)
Otros datos técnicos (hoja de catálogo)
Terminaciones
Clasificados de datos
de acuerdo a VDE 0611 Parte 1/8.92 /
IEC/EN 60947-7-1
IEC/EN 60947-7-1
El diseño de la conexión en la dirección SUPERIOR
Resorte/tornillo de la terminal
Pelar longitud
8 mm
Rango de sujeción
max. 0.5 - 2.5 mmDos
Conectable conductores"e" sólido H07V-U
0.5 - 2.5 mmDos
Conectable conductores"f" flexible H 07V-K
0.5 - 1.5 mmDos
Conectable conductores"f" con casquillos sin collarín de plástico según DIN 46228-1 (casquillos prensados a prueba de gas)
0.5 - 1.5 mmDos
Conectable conductores"f" con casquillos con collar de plástico según DIN 46228-1 (casquillos prensados a prueba de gas)
0.5 - 1.5 mmDos
Indicador de pin IEC/EN 60947-1
A1
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
Grado de Protección
IP20
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / Bus de campo, decentr. periferia - marco de montaje (EC001598)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / bus de Campo, la descentralización de los periféricos / bus de Campo, la descentralización de los periféricos - módulo de transportista ([email protected] [BAA064013])
Con fuente de alimentación integrada
Sí
Voltaje de entrada AC 50 Hz
0 - 0 V
Voltaje de entrada AC 60 Hz
0 - 0 V
Voltaje de entrada en DC
0 - 0 V
El tipo de voltaje (voltaje de entrada)
DC
Max. la corriente de entrada de CA de 50 Hz
0 Un
Max. la corriente de entrada de CA de 60 Hz
0 Un
Max. la corriente de entrada DC
0 Un
Tensión de salida de CA de 50 Hz
0 - 0 V
Tensión de salida de CA de 60 Hz
0 - 0 V
Tensión de salida DC
0 - 0 V
Tipo de voltaje de salida
DC
Max. la corriente de salida de CA de 50 Hz
0 Un
Max. la corriente de salida de CA de 60 Hz
0 Un
Max. la corriente de salida DC
0 Un
Accesorios del sistema
Sí
Número de ranuras de
Uno
Con conectables módulos digitales de e/S
Sí
Con conectables módulos analógicos de e/S
No
Con conectables módulos, los módulos de comunicación
No
Con módulos conectables, la función y la tecnología de los módulos
No
Con conectables módulos, módulos centrales
Sí
Con módulos conectables, otros
No
Montaje en riel posible
Sí
Montaje en pared/montaje directo
No
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
12.6 mm
Altura
128.9 mm
Profundidad
49.9 mm
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 142; IEC/EN 6113-2; marcado CE
UL File No.
E205091
UL Categoría de Control No.
NRAQ, NRAQ7
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
2252-01, 2252-81
América Del Norte Certificación
Reconocido por UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -
Dimensiones
