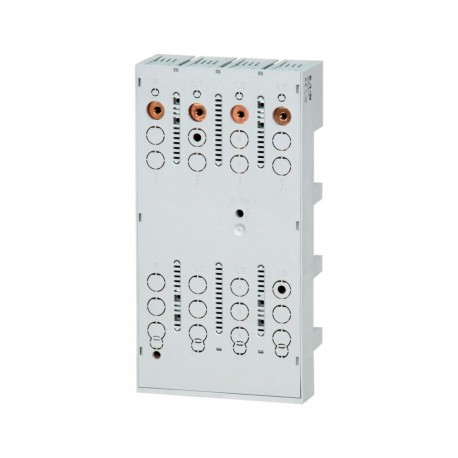

NZM2-4-XAD250 138388 Y7-138388 EATON ELECTRIC Adaptador de embarrado 4P, para NZM2, 250A, UL508 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM2-4-XAD250 138388 Y7-138388 EATON ELECTRIC Adaptador de embarrado 4P, para NZM2, 250A, UL508

NZM2-4-XAD250

138388

Y7-138388

EATON-MOELLER

Adaptador de embarrado 4P, para NZM2, 250A, UL508

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar adapter, 4p, for NZM2, 250A, UL508

Adaptador de barra colectora con control de tipo para disyuntor NZM e interruptor-seccionador N, para montaje en superficie en barras colectoras de Cu 12-30x5-10, perfil doble t y triple t, corriente nominal de funcionamiento Ie = 250A, se puede utilizar para NZM2, PN2, N(S)2, NZM2 (-4), PN2 (-4), N (N / O) 2 (-4), ancho del adaptador = 140 mm, voltaje de funcionamiento nominal Ue = 690 VCA, conexión atornillada en la barra colectora de 5 mm o 10 mm de espesor, conexión de cable en la parte inferior, resistente a la temperatura de hasta 120 °C, autoextinguible según UL 94, resistencia de pista CTI 200, número de polos = 4 polos, entre centros de barras colectoras = 60 mm, se puede utilizar junto con el sistema de barras colectoras SASY 60i

Más detalles


Componentes industriales de baja tensión > Adaptador de barra colectora

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $138.75
Precio unitario: $138.75
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i MCCB adapter
Catalog Number
138388
EAN
4015081351688
Product Length/Depth
35 mm
Product Height
270 mm
Product Width
140 mm
Product Weight
1.8 kg
Compliances
RoHS conform
Model Code
NZM2-4-XAD250

Delivery program

Type
Nominal current
250 A
Number of poles
Four-pole

Technical data - electrical

Voltage rating at AC
690 V AC
Rated operation current (Ie)
250 A
Electric connection type
Other
Creepage resistance
CTI 200

Technical data - mechanical

Mounting rail armament
None
Rail width
30 mm
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar adapter width
140 mm
Adapter width
140 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
8.1 W
Temperature resistance
Up to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Busbar adapters for NZM
Component adapter for circuit breakers and switch-disconnector
Suitable for
Surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Used with
NZM2(-4), PN2(-4), N2(-4)

ETIM for 138388 Interruptores de baja tensión (EC001531)
Característica Valor
Montaje en carril (EF003700) Ninguno
Ejecución de la conexión eléctrica (EF003961) Otros
Corriente nominal In (EF008250) 250 A
Espesor mínimo de la barra colectora (EF006536) 5 mm
Espesor máximo de las barras colectoras (EF003702) 10 mm
Anchura de adaptador (EF003703) 140 mm
Anchura del carril (EF003704) 30 mm
Espaciamiento de carril (EF002638) 60 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-4-XAD250 Y7-138388 138388 ES_138388.pdf 723 Kbytes NZM2-4-XAD250 Y7-138388 138388 ES_138388.pdf
