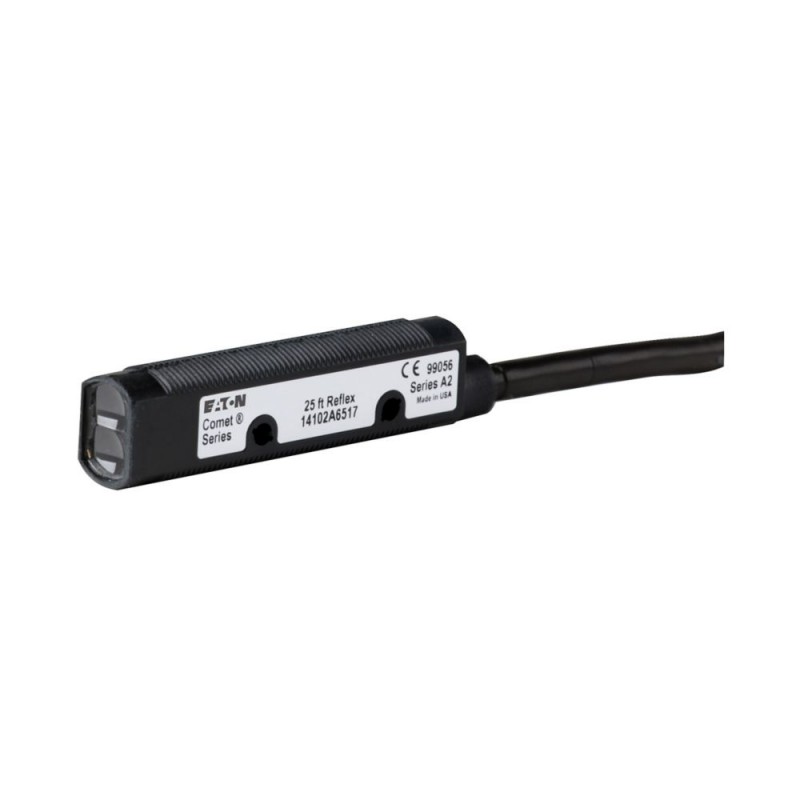

14102A6517 Y7-135655 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 7600 mm 4 L 10-30 V DC NPN PNP
Referencia: 14102A6517
Número de catálogo: Y7-135655
Fabricante: EATON - MOELLER series
Descripción:
Detector fotoeléctrico reflexivo, Sn=7600 mm, 4 L, 10-30 V DC, NPN, PNP,
Eaton Moeller® series Retroflective sensing sensor, Sn=7600mm, 4L, 10-30VDC, NPN, PNP, M18, insulated material, line 2m
Sensor óptico, serie cometa, carcasa de poliuretano de 18 mm de diámetro y lado aplanado para mayor comodidad de montaje, IP67_x, alta resistencia a las vibraciones y a los impactos. La serie Comet cuenta con sensores de modo difuso de barrera de luz de reflexión de barrera de luz unidireccional con o sin supresión de fondo, instalación simplificada mediante haces de escaneo visibles, operación de luz u oscuridad seleccionable, protección contra cortocircuitos, protección óptica de diafonía en sensores montados cerca, factor de ganancia ajustable, conexión opcional de guías de luz de fibra óptica
Categorías:
- Sensores > Sensor fotoeléctrico reflectante
- EATON - MOELLER series > Sensores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
Especificaciones generales
Product Name
Eaton Moeller® series E58 Diffuse reflective sensor
Catalog Number
14102A6517
EAN
4015081324484
UPC
782113824550
Product Length/Depth
158.75 mm
Product Height
50.8 mm
Product Width
133.35 mm
Product Weight
0.17 kg
Certifications
UL Recognized
cUL Recognized
UL 508
CSA-C22.2 No. 14
UL Category Control No.: NRKH, NRKH7
CSA Class No.: 3211-07
CSA File No.: 50513
UL
CSA
CE
IEC/EN 60947-5-2
UL File No.: E117028
cUL Recognized
UL 508
CSA-C22.2 No. 14
UL Category Control No.: NRKH, NRKH7
CSA Class No.: 3211-07
CSA File No.: 50513
UL
CSA
CE
IEC/EN 60947-5-2
UL File No.: E117028
Model Code
14102A6517
Product specifications
Type
Optical sensors
Contact Rating
100 mA PNP, 250 mA NPN at 10-30 Vdc
Features
Straight beam
Non-polarized
Non-polarized
Cable type
Polyvinyl Chloride (PVC)
Electric connection type
Cable
Enclosure material
Polyurethane foam (RIM)
Plastic
Plastic
Enclosure type
Cylinder, screw-thread
Operating mode
Switching principle: Adjustable bright/dark switching
Contact configuration
NPN and PNP open collector
Explosion safety category for dust
None
Sensor type
Retroreflective
Number of wires
4
Explosion safety category for gas
None
Functions
For combination with reflector
Protection against polarity reversal
Reflected-light beam
Short-circuit protection
Protection against polarity reversal
Reflected-light beam
Short-circuit protection
Voltage type
DC
Connection type
4-wire
2 m connection cable
2 m connection cable
Input voltage
10-30 Vdc
Light type
Polarity free red light
Degree of protection
IP67
NEMA Other
NEMA Other
Interface type
Other
LED indicator
Output ON
Status indication of Switching state: Red LED
Status indication of Switching state: Red LED
Switch function type
Programmable/configurable
Load current
Max. 250 mA (Ie, NPN, 120 > 50°C)
Max. 100 mA (Ie, PNP)
Max. 100 mA (Ie, PNP)
Laser protection class
None
Shock resistance
100 g, Mechanical, Shock duration 3 ms
Optical surface material
Plastic
Output current (mA) - max
100 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
7600 mm
Reflector distance - min
0 mm
Sensor height
0 mm
Sensor length
66 mm
Switching distance - max
0 mm
Switching voltage of OSSD at state high
0 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
500 Hz
Sensing mode
Light-/dark switching
Switching output type
PNP
Sensor material
Insulated material
Wavelength of the sensor
0 nm
Width sensor
0 mm
Product category
Comet Series
Protection
Auto reset short circuit
Response time
1 ms
Cord length
72 ft
Maximum DC current
100 mA PNP, 250 mA NPN
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
18 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Operating temperature - max
158 °F
Operating temperature - min
-40 °F
Operational current (Ib) in the switched state at 24 V DC
30 A
Environmental rating
NEMA 1, NEMA 3, NEMA 4, NEMA 4X, NEMA 6, NEMA 12, NEMA 13, IP69K
Adjustment type
Manual adjustment
ETIM for 14102A6517 Sensores (EC002717)
Característica
Valor
CaracterísticaAdvertencia de fallo (EF004129)
ValorNo
CaracterísticaCon función de tiempo (EF003582)
ValorNo
CaracterísticaDistancia nominal de conmutación (EF008289)
Valor7600 mm
CaracterísticaDistancia máxima de conmutación (EF007367)
Valor0 mm
CaracterísticaMáxima corriente de salida (EF001315)
Valor100 mA
CaracterísticaReflector incluido (EF007448)
ValorNo
CaracterísticaSalida analógica 0 V… 10 V (EF006807)
ValorNo
CaracterísticaSalida analógica 0 mA ... 20 mA (EF006808)
ValorNo
CaracterísticaSalida analógica 4 mA ... 20 mA (EF006810)
ValorNo
CaracterísticaSalida analógica -10 V… +10 V (EF006809)
ValorNo
CaracterísticaCon otra salida analógica (EF007485)
ValorNo
CaracterísticaProcedimiento de ajuste (EF003994)
ValorAjuste manual
CaracterísticaCon interfaz de comunicación analógica (EF007305)
ValorNo
CaracterísticaCon interfaz de comunicación AS-Interface (EF007306)
ValorNo
CaracterísticaCon interfaz de comunicación CANOpen (EF007307)
ValorNo
CaracterísticaCon interfaz de comunicación DeviceNet (EF007308)
ValorNo
CaracterísticaCon interfaz de comunicación Ethernet (EF007309)
ValorNo
CaracterísticaCon interfaz de comunicación INTERBUS (EF007310)
ValorNo
CaracterísticaCon interfaz de comunicación PROFIBUS (EF007311)
ValorNo
CaracterísticaCon interfaz de comunicación RD 232 (EF007312)
ValorNo
CaracterísticaCon interfaz de comunicación RD 422 (EF007313)
ValorNo
CaracterísticaCon interfaz de comunicación RD 485 (EF007314)
ValorNo
CaracterísticaCon interfaz de comunicación SSD (EF007315)
ValorNo
CaracterísticaCon interfaz de comunicación SSI (EF007316)
ValorNo
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor2
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorCable
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorPNP
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorProgramable/configurable
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCilindro, rosca de tornillo
CaracterísticaAnchura del sensor (EF007094)
Valor0 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor18 mm
CaracterísticaAltura del sensor (EF007283)
Valor0 mm
CaracterísticaLongitud del sensor (EF007334)
Valor66 mm
CaracterísticaFunción táctil (EF007503)
ValorConmutación oscura/clara
CaracterísticaMaterial de la superficie óptica (EF004134)
ValorPlástico
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaDistancia mínima del reflector (EF004046)
Valor0 mm
CaracterísticaTemperatura ambiente (EF002386)
Valor-40 °C
CaracterísticaTiempo de respuesta (EF004094)
Valor1 ms
CaracterísticaRango del campo de protección (EF004098)
Valor0 m
CaracterísticaFrecuencia de conmutación (EF003587)
Valor500 Hz
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor1
CaracterísticaTensión de conmutación de OSSD en estado alto (EF004102)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor10 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaClase protección de láser (EF004027)
ValorNinguno
CaracterísticaLongitud de onda del sensor (EF004132)
Valor0 nm
CaracterísticaTipo de luz (EF004029)
ValorLuz roja libre de polaridad
CaracterísticaPunto de luz (EF004030)
Valor0 mm²
CaracterísticaCon bloqueo de reinicio (EF004054)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
