EATON - MOELLER seriesSensores 13104RQD07 Y7-135609 EATON ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 50 mm 4 L 10-30 V DC NPN P..

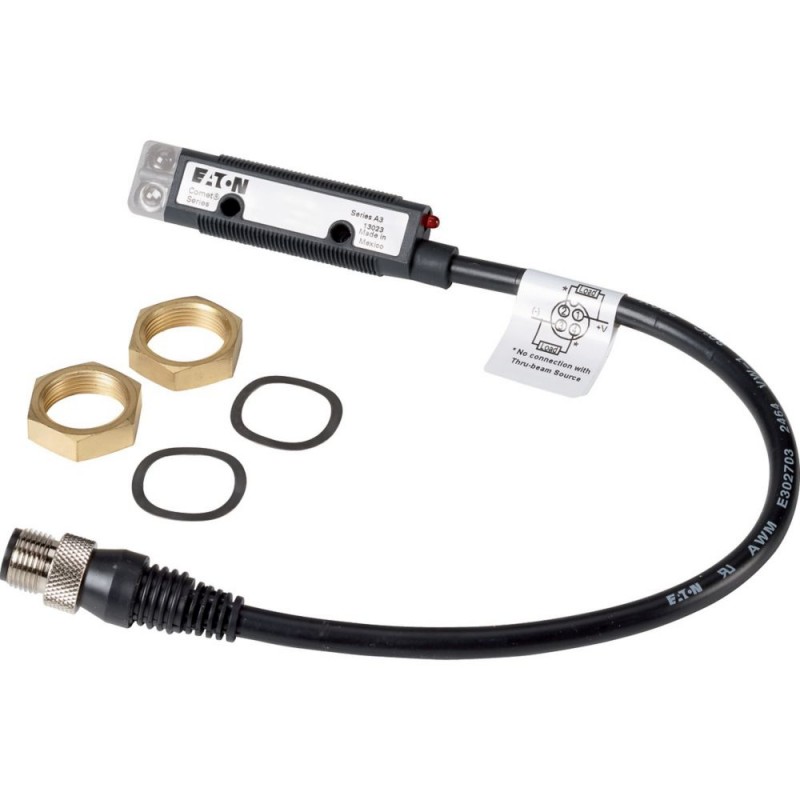

EATON - MOELLER series 13104RQD07 13104RQD07 Y7-135609 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

13104RQD07 Y7-135609 EATON ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 50 mm 4 L 10-30 V DC NPN P..

Referencia: 13104RQD07

Número de catálogo: Y7-135609

Fabricante: EATON - MOELLER series

Descripción:

Detector fotoeléctrico de reflexión difusa, Sn=50 mm, 4 L, 10-30 V DC,
Sensor reflectante difuso, Sn=50mm, 4L, 10-30VDC, NPN, PNP, M18, material aislado, M12
Sensor óptico, serie cometa, carcasa de poliuretano de 18 mm de diámetro y lado aplanado para mayor comodidad de montaje, IP67_x, alta resistencia a las vibraciones y a los impactos. La serie Comet cuenta con sensores de modo difuso de barrera de luz de reflexión de barrera de luz unidireccional con o sin supresión de fondo, instalación simplificada mediante haces de escaneo visibles, operación de luz u oscuridad seleccionable, protección contra cortocircuitos, protección óptica de diafonía en sensores montados cerca, factor de ganancia ajustable, conexión opcional de guías de luz de fibra óptica

Categorías:

  • Sensores > Sensor de luz con supresión de fondo
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 114,83 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Difusa sensor reflectante, Sn=50mm, 4L, 10-30 VCC, NPN, PNP, M18, material aislante, M12
Sensor óptico, cometa serie de poliuretano, de la vivienda de 18 mm de diámetro y aplanado lado de montaje extra de comodidad, IP67_x, de alta vibración y resistencia al impacto . El Cometa serie de características de una forma de barrera de luz de reflexión barrera de luz difusa modo de sensores con o sin supresión de fondo, instalación simplificada utilizando visible la digitalización de las vigas, seleccionables de luz o de oscuridad de la operación, protección de corto circuito, optical cross-talk protección de cerca los sensores montados, ajustable factor de ganancia, la conexión opcional de fibra óptica de guías de luz

Programa de entrega

La función básica de
Los sensores ópticos
Gama de productos
Cometa De La Serie
Para la conexión de:
Plug-in de conexión M12 x 1
Diseño (dimensiones exteriores)
M18 x 1 mm
Tensión nominal [Ue]
10 - 30 V DC
Nominal distancia de conmutación [Sn]
50 mm
Descripción
Rayo: en ángulo recto
con supresión de fondo (Perfect Prox)
Conexión
4-alambre
La función
Refleja el haz de luz
Tipo de luz
Rojo Visible
Material
Material aislante
Tipo de conmutación
NPN
PNP
Principio de conexión
Ajustable brillante/oscura de conmutación
Información relevante para la exportación a América del Norte

Normas de producto, UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE

UL File No. E117028

UL Categoría de Control No. NRKH, NRKH7

Archivo CSA Nº 50513

CSA Clase Nº 3211-07

América del norte Certificación UL, certificación CSA

Max. Clasificación de tensión de 30 V DC

Grado de Protección IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6

Datos técnicos

General
Normas
IEC/EN 60947-5-2
Temperatura ambiente
-40 - +70
Mecánica de resistencia a los golpes
Cien
La duración de la descarga 3 ms g
Grado de Protección
IP67
Características
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
50 mm
Rango de
0,05 mm
Tensión nominal [Ue]
10 - 30 V DC
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
30 mA
Corriente de carga máxima [Ie]
< PNP: 100
NPN: 250 (120 > 55 °C) mA
El tiempo de respuesta
1 ms
Indicación del estado de conmutación
LED rojo
Funciones de protección
Corto-circuito del dispositivo de protección
Protección contra inversión de polaridad
Conexión
4-alambre
EstiloDiseño (dimensiones exteriores)
M18 x 1 mm
Para la conexión de:
Plug-in de conexión M12 x 1
Material
Material aislante

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
-40 °C
Ambiente de funcionamiento temperatura máx.
+70 °C

Datos técnicos ETIM 7.0

Sensores (EG000026) / escáner de Luz de fondo con el enmascaramiento (EC002719)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / sensor Optoelectrónico / escáner de Luz w. fondo de enmascaramiento (ecl@ss10.0.1-27-27-09-04 [AKP253013])
Rango de ajuste
0 - 0 mm
Distancia de funcionamiento
0 - 0 mm
La triangulación
Fondo de fade-out
Pre aviso de fallo
No
Con el tiempo la función de
No
Distancia de conmutación nominal
50 mm
Max. distancia de conmutación
50 mm
Max. la corriente de salida
250 mA
Reflector incluido
No
Salida analógica 0 V ... 10 V
No
Salida analógica 0 ... 20 mA mA
No
Salida analógica 4 ... 20 mA mA
No
Salida analógica de -10 V ... +10 V
No
Con otra salida analógica
No
Procedimiento de ajuste
Otros
Con la interfaz de comunicación analógica
No
Con la interfaz de comunicación as-Interface
No
Con la interfaz de comunicación CANOpen
No
Con la interfaz de comunicación DeviceNet
No
Con la interfaz de comunicación Ethernet
No
Con la interfaz de comunicación INTERBUS
No
Con la interfaz de comunicación PROFIBUS
No
Con interfaz de comunicación RS-232
No
Con interfaz de comunicación RS-422
No
Con interfaz de comunicación RS-485
No
Con la interfaz de comunicación SSD
No
Con la comunicación de la interfaz SSI
No
Número de salidas de semiconductor con la señalización de la función
Dos
Número de contacto energizado salidas con la señalización de la función
Cero
Número de protegidos salidas de semiconductor
Cero
Número de contacto protegido energizado salidas
Cero
Tipo de interfaz para la comunicación de seguridad
Otros
Tipo de conexión eléctrica
Conector M12
Tipo de salida de conmutación
PNP/NPN
Tipo de función de interruptor de
Programable/configurable
Operación en el agente de seguridad de la clase
Clase de protección 2
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
El tipo de construcción de vivienda
Cilindro tornillo de rosca
El ancho del sensor
0 mm
Sensor de diámetro
18 mm
La altura de sensor
0 mm
Longitud de sensor
66 mm
Modo de detección
Luz/oscuridad de conmutación
Material de la superficie óptica
De plástico
Material de la carcasa
De plástico
Max. la corriente de salida en la protegida de salida
0 mA
Min. reflector distancia
0 mm
Temperatura ambiente
-40 - 70 °C
El tiempo de reacción
1 ms
Rango de transmisión de la seguridad en el campo
0 m
Frecuencia de conmutación
500 Hz
Tipo de seguridad acc. IEC 61496-1
"Tensión de conmutación de OSSD en estado ""alta"""
30 V
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
10 - 30 V
Voltaje de tipo
DC
Con la función de monitoreo aguas abajo de los dispositivos de maniobra
No
Láser clase de protección
Ninguno
La longitud de onda del sensor de
0 nm
Tipo de luz
La polaridad libre de la luz roja
Punto de luz
0 mm2
AWG-número de
Veintidos
Material de la cubierta del cable
Otros
Con reiniciar el bloqueo
No
Adecuado para las funciones de seguridad
No
Grado de protección (IP)
IP67

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL File No.
E117028
UL Categoría de Control No.
NRKH, NRKH7
Archivo CSA No.
Cinquenta mil quinientos trece
CSA Clase No.
3211-07
América Del Norte Certificación
En la lista UL, certificación CSA
Max. Clasificación De Voltaje
30 V DC
Grado de Protección
IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6

Dimensiones

1360DIM-195
Sensor con adaptador instalado
① Luz/oscuridad
② Ganancia

ETIM for 13104RQD07 Sensores (EC002719)

CaracterísticaRango de ajuste (EF002300)
Valor0 mm
CaracterísticaDistancia de detección (EF004121)
Valor0 mm
CaracterísticaTriangulación (EF008296)
ValorDesaparición gradual de la imagen de fondo
CaracterísticaAdvertencia de fallo (EF004129)
ValorNo
CaracterísticaCon función de tiempo (EF003582)
ValorNo
CaracterísticaDistancia nominal de conmutación (EF008289)
Valor50 mm
CaracterísticaDistancia máxima de conmutación (EF007367)
Valor50 mm
CaracterísticaMáxima corriente de salida (EF001315)
Valor250 mA
CaracterísticaReflector incluido (EF007448)
ValorNo
CaracterísticaSalida analógica 0 V… 10 V (EF006807)
ValorNo
CaracterísticaSalida analógica 0 mA ... 20 mA (EF006808)
ValorNo
CaracterísticaSalida analógica 4 mA ... 20 mA (EF006810)
ValorNo
CaracterísticaSalida analógica -10 V… +10 V (EF006809)
ValorNo
CaracterísticaCon otra salida analógica (EF007485)
ValorNo
CaracterísticaProcedimiento de ajuste (EF003994)
ValorOtros
CaracterísticaCon interfaz de comunicación analógica (EF007305)
ValorNo
CaracterísticaCon interfaz de comunicación AS-Interface (EF007306)
ValorNo
CaracterísticaCon interfaz de comunicación CANOpen (EF007307)
ValorNo
CaracterísticaCon interfaz de comunicación DeviceNet (EF007308)
ValorNo
CaracterísticaCon interfaz de comunicación Ethernet (EF007309)
ValorNo
CaracterísticaCon interfaz de comunicación INTERBUS (EF007310)
ValorNo
CaracterísticaCon interfaz de comunicación PROFIBUS (EF007311)
ValorNo
CaracterísticaCon interfaz de comunicación RD 232 (EF007312)
ValorNo
CaracterísticaCon interfaz de comunicación RD 422 (EF007313)
ValorNo
CaracterísticaCon interfaz de comunicación RD 485 (EF007314)
ValorNo
CaracterísticaCon interfaz de comunicación SSD (EF007315)
ValorNo
CaracterísticaCon interfaz de comunicación SSI (EF007316)
ValorNo
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor2
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión enchufable
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorPNP/NPN
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorProgramable/configurable
CaracterísticaClase de protección del medio de operación (EF003982)
ValorClase de protección 2
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCilindro, rosca de tornillo
CaracterísticaAnchura del sensor (EF007094)
Valor0 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor18 mm
CaracterísticaAltura del sensor (EF007283)
Valor0 mm
CaracterísticaLongitud del sensor (EF007334)
Valor66 mm
CaracterísticaFunción táctil (EF007503)
ValorConmutación oscura/clara
CaracterísticaMaterial de la superficie óptica (EF004134)
ValorPlástico
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaDistancia mínima del reflector (EF004046)
Valor0 mm
CaracterísticaTemperatura ambiente (EF002386)
Valor-40 °C
CaracterísticaTiempo de respuesta (EF004094)
Valor1 ms
CaracterísticaRango del campo de protección (EF004098)
Valor0 m
CaracterísticaFrecuencia de conmutación (EF003587)
Valor500 Hz
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor1
CaracterísticaTensión de conmutación de OSSD en estado alto (EF004102)
Valor30 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor10 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaClase protección de láser (EF004027)
ValorNinguno
CaracterísticaLongitud de onda del sensor (EF004132)
Valor0 nm
CaracterísticaTipo de luz (EF004029)
ValorLuz roja libre de polaridad
CaracterísticaPunto de luz (EF004030)
Valor0 mm²
CaracterísticaNúmero AWG (EF007010)
Valor22
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorOtros
CaracterísticaCon bloqueo de reinicio (EF004054)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor6

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES
9 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, le agradecemos ese minuto que invierte en dejarnos su opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerle un servicio de todavía mayor calidad.
