Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

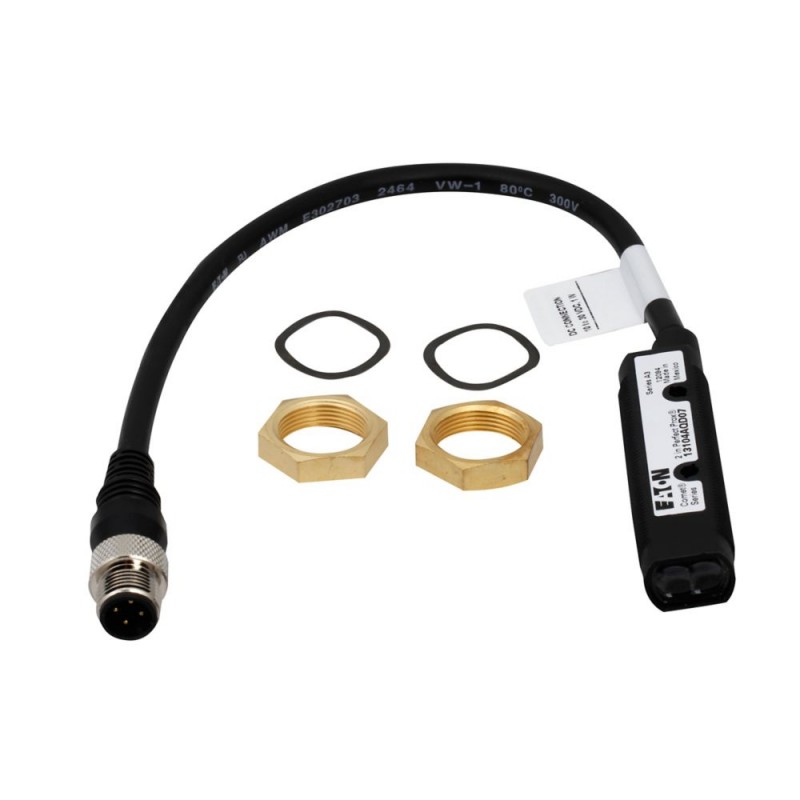

13104AQD07 Y7-135605 EATON ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 50 mm 4 L 10-30 V DC NPN P..
Referencia: 13104AQD07
Número de catálogo: Y7-135605
Fabricante: EATON - MOELLER series
Descripción:
Detector fotoeléctrico de reflexión difusa, Sn=50 mm, 4 L, 10-30 V DC,
Eaton Moeller® series Diffuse reflective sensor, Sn=50mm, 4L, 10-30VDC, PNP, NPN, M18, insulated material, M12, Beam: straight
Sensor óptico, serie cometa, carcasa de poliuretano de 18 mm de diámetro y lado aplanado para mayor comodidad de montaje, IP67_x, alta resistencia a las vibraciones y a los impactos. La serie Comet cuenta con sensores de modo difuso de barrera de luz de reflexión de barrera de luz unidireccional con o sin supresión de fondo, instalación simplificada mediante haces de escaneo visibles, operación de luz u oscuridad seleccionable, protección contra cortocircuitos, protección óptica de diafonía en sensores montados cerca, factor de ganancia ajustable, conexión opcional de guías de luz de fibra óptica
Categorías:
- Sensores > Sensor de luz con supresión de fondo
- EATON - MOELLER series > Sensores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
Especificaciones generales
Product Name
Eaton Moeller® series E58 Diffuse reflective sensor
Catalog Number
13104AQD07
EAN
4015081323982
UPC
782113843643
Product Length/Depth
127 mm
Product Height
50.8 mm
Product Width
152.4 mm
Product Weight
0.094 kg
Certifications
cUL Recognized
UL Recognized
UL 508
CSA Class No.: 3211-07
UL
CSA-C22.2 No. 14
UL Category Control No.: NRKH, NRKH7
UL File No.: E117028
IEC/EN 60947-5-2
CSA
CE
CSA File No.: 50513
UL Recognized
UL 508
CSA Class No.: 3211-07
UL
CSA-C22.2 No. 14
UL Category Control No.: NRKH, NRKH7
UL File No.: E117028
IEC/EN 60947-5-2
CSA
CE
CSA File No.: 50513
Model Code
13104AQD07
Product specifications
Type
Optical sensors
Contact Rating
100 mA PNP, 250 mA NPN at 10-30 Vdc
Features
Straight beam
Electric connection type
Connector M12
Fitted with:
Background suppression (Perfect Prox)
Enclosure material
Polyurethane foam (RIM)
Plastic
Plastic
Enclosure type
Cylinder, screw-thread
Operating mode
Switching principle: Adjustable bright/dark switching
Connection
M12
Contact configuration
NPN and PNP open collector
Series
Comet
Explosion safety category for dust
None
Sensor type
Back ground suppression
Explosion safety category for gas
None
Functions
Protection against polarity reversal
Short-circuit protection
Reflected-light beam
Short-circuit protection
Reflected-light beam
Voltage type
DC
Wire size
22
Connection type
4-wire
Plug-in connection M12 x 1
Plug-in connection M12 x 1
Input voltage
10-30 Vdc
Cable sheath material
Other
Light type
Polarity free red light
Degree of protection
NEMA 6
IP67
IP67
Interface type
Other
LED indicator
Output ON
Status indication of Switching state: Red LED
Status indication of Switching state: Red LED
Switch function type
Programmable/configurable
Load current
Max. 100 mA (Ie, PNP)
Max. 250 mA (Ie, NPN, 120 > 50°C)
Max. 250 mA (Ie, NPN, 120 > 50°C)
Laser protection class
None
Operation agent-safety class
Safety class 2
Shock resistance
100 g, Mechanical, Shock duration 3 ms
Optical surface material
Plastic
Output current (mA) - max
250 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
50 mm
Reflector distance - min
0 mm
Sensor height
0 mm
Sensor length
66 mm
Switching distance - max
50 mm
Switching voltage of OSSD at state high
30 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
500 Hz
Sensing mode
Light-/dark switching
Switching output type
PNP/NPN
Sensor material
Insulated material
Triangulation
Background fade-out
Wavelength of the sensor
0 nm
Width sensor
0 mm
Product category
Comet Series
Number of pins
4
Protection
Auto reset short circuit
Response time
1 ms
Maximum DC current
100 mA PNP, 250 mA NPN
Adjustment range - max
0 mm
Adjustment range - min
0 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
18 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Operating distance - max
0 mm
Operating distance - min
0 mm
Operating temperature - max
158 °F
Operating temperature - min
-40 °F
Operational current (Ib) in the switched state at 24 V DC
30 A
Environmental rating
NEMA 1, NEMA 3, NEMA 4, NEMA 4X, NEMA 6, NEMA 12, NEMA 13, IP69K
Adjustment type
Other
ETIM for 13104AQD07 Sensores (EC002719)
Característica
Valor
CaracterísticaRango de ajuste (EF002300)
Valor0 mm
CaracterísticaDistancia de detección (EF004121)
Valor0 mm
CaracterísticaTriangulación (EF008296)
ValorDesaparición gradual de la imagen de fondo
CaracterísticaAdvertencia de fallo (EF004129)
ValorNo
CaracterísticaCon función de tiempo (EF003582)
ValorNo
CaracterísticaDistancia nominal de conmutación (EF008289)
Valor50 mm
CaracterísticaDistancia máxima de conmutación (EF007367)
Valor50 mm
CaracterísticaMáxima corriente de salida (EF001315)
Valor250 mA
CaracterísticaReflector incluido (EF007448)
ValorNo
CaracterísticaSalida analógica 0 V… 10 V (EF006807)
ValorNo
CaracterísticaSalida analógica 0 mA ... 20 mA (EF006808)
ValorNo
CaracterísticaSalida analógica 4 mA ... 20 mA (EF006810)
ValorNo
CaracterísticaSalida analógica -10 V… +10 V (EF006809)
ValorNo
CaracterísticaCon otra salida analógica (EF007485)
ValorNo
CaracterísticaProcedimiento de ajuste (EF003994)
ValorOtros
CaracterísticaCon interfaz de comunicación analógica (EF007305)
ValorNo
CaracterísticaCon interfaz de comunicación AS-Interface (EF007306)
ValorNo
CaracterísticaCon interfaz de comunicación CANOpen (EF007307)
ValorNo
CaracterísticaCon interfaz de comunicación DeviceNet (EF007308)
ValorNo
CaracterísticaCon interfaz de comunicación Ethernet (EF007309)
ValorNo
CaracterísticaCon interfaz de comunicación INTERBUS (EF007310)
ValorNo
CaracterísticaCon interfaz de comunicación PROFIBUS (EF007311)
ValorNo
CaracterísticaCon interfaz de comunicación RD 232 (EF007312)
ValorNo
CaracterísticaCon interfaz de comunicación RD 422 (EF007313)
ValorNo
CaracterísticaCon interfaz de comunicación RD 485 (EF007314)
ValorNo
CaracterísticaCon interfaz de comunicación SSD (EF007315)
ValorNo
CaracterísticaCon interfaz de comunicación SSI (EF007316)
ValorNo
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor2
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConector M12
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorPNP/NPN
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorProgramable/configurable
CaracterísticaClase de protección del medio de operación (EF003982)
ValorClase de protección 2
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCilindro, rosca de tornillo
CaracterísticaAnchura del sensor (EF007094)
Valor0 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor18 mm
CaracterísticaAltura del sensor (EF007283)
Valor0 mm
CaracterísticaLongitud del sensor (EF007334)
Valor66 mm
CaracterísticaFunción táctil (EF007503)
ValorConmutación oscura/clara
CaracterísticaMaterial de la superficie óptica (EF004134)
ValorPlástico
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaDistancia mínima del reflector (EF004046)
Valor0 mm
CaracterísticaTemperatura ambiente (EF002386)
Valor-40 °C
CaracterísticaTiempo de respuesta (EF004094)
Valor1 ms
CaracterísticaRango del campo de protección (EF004098)
Valor0 m
CaracterísticaFrecuencia de conmutación (EF003587)
Valor500 Hz
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor1
CaracterísticaTensión de conmutación de OSSD en estado alto (EF004102)
Valor30 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor10 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaClase protección de láser (EF004027)
ValorNinguno
CaracterísticaLongitud de onda del sensor (EF004132)
Valor0 nm
CaracterísticaTipo de luz (EF004029)
ValorLuz roja libre de polaridad
CaracterísticaPunto de luz (EF004030)
Valor0 mm²
CaracterísticaNúmero AWG (EF007010)
Valor22
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorOtros
CaracterísticaCon bloqueo de reinicio (EF004054)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor6
