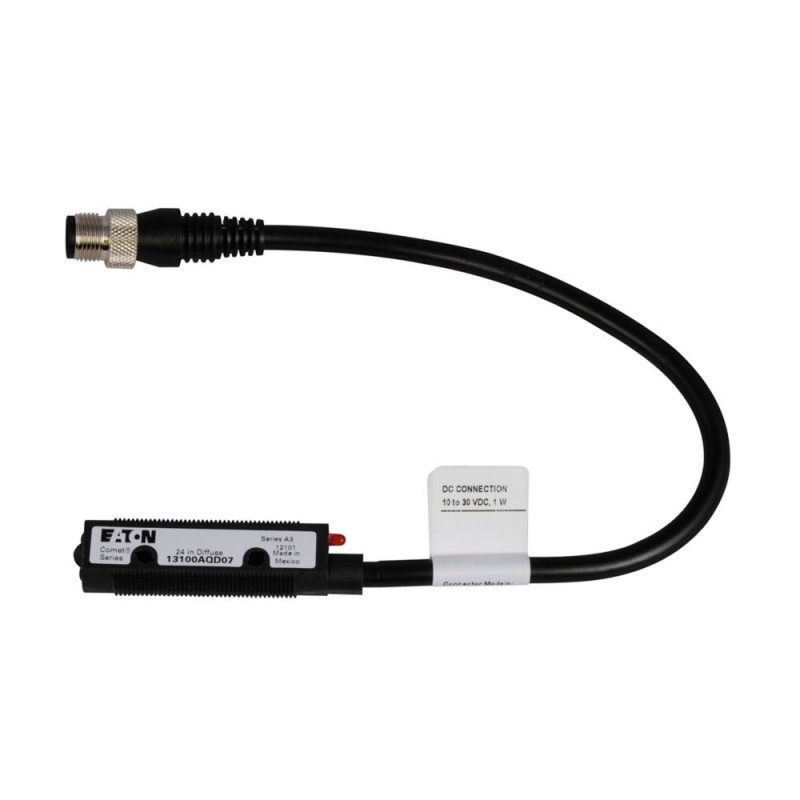

13100AQD07 Y7-135581 EATON ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 610 mm 4 L 10-30 V DC NPN ..
Referencia: 13100AQD07
Número de catálogo: Y7-135581
Fabricante: EATON - MOELLER series
Descripción:
Detector fotoeléctrico de reflexión difusa, Sn=610 mm, 4 L, 10-30 V DC,
Eaton Moeller® series E58 Diffuse reflective sensor, Sn=610mm, 4L, 10-30VDC, NPN, PNP, M18, insulated material, M12
Sensor óptico, serie cometa, carcasa de poliuretano de 18 mm de diámetro y lado aplanado para mayor comodidad de montaje, IP67_x, alta resistencia a las vibraciones y a los impactos. La serie Comet cuenta con sensores de modo difuso de barrera de luz de reflexión de barrera de luz unidireccional con o sin supresión de fondo, instalación simplificada mediante haces de escaneo visibles, operación de luz u oscuridad seleccionable, protección contra cortocircuitos, protección óptica de diafonía en sensores montados cerca, factor de ganancia ajustable, conexión opcional de guías de luz de fibra óptica
Categorías:
- Sensores > Sensor de luz energético
- EATON - MOELLER series > Sensores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
Especificaciones generales
Product Name
Eaton Moeller® series E58 Diffuse reflective sensor
Catalog Number
13100AQD07
EAN
4015081323746
UPC
782113843551
Product Length/Depth
158.75 mm
Product Height
50.8 mm
Product Width
133.35 mm
Product Weight
0.091 kg
Certifications
UL Recognized
cUL Recognized
CE
UL
CSA Class No.: 3211-07
CSA File No.: 50513
UL Category Control No.: NRKH, NRKH7
UL 508
CSA
CSA-C22.2 No. 14
IEC/EN 60947-5-2
UL File No.: E117028
cUL Recognized
CE
UL
CSA Class No.: 3211-07
CSA File No.: 50513
UL Category Control No.: NRKH, NRKH7
UL 508
CSA
CSA-C22.2 No. 14
IEC/EN 60947-5-2
UL File No.: E117028
Model Code
13100AQD07
Product specifications
Type
Optical sensors
Contact Rating
100 mA PNP, 250 mA NPN at 10-30 Vdc
Features
Straight beam
Electric connection type
Plug-in connection
Enclosure material
Polyurethane foam (RIM)
Plastic
Plastic
Enclosure type
Cylinder, screw-thread
Operating mode
Switching principle: Adjustable bright/dark switching
Connection
M12
Contact configuration
NPN and PNP open collector
Explosion safety category for dust
None
Sensor type
Diffuse reflective
Explosion safety category for gas
None
Functions
Reflected-light beam
Protection against polarity reversal
Short-circuit protection
Protection against polarity reversal
Short-circuit protection
Voltage type
DC
Wire size
22
Connection type
Plug-in connection M12 x 1
4-wire
4-wire
Input voltage
10-30 Vdc
Cable sheath material
Polyvinyl chloride (PVC)
Light type
Infrared light
Degree of protection
IP67
NEMA 6
NEMA 6
Interface type
Other
LED indicator
Output ON
Status indication of Switching state: Red LED
Status indication of Switching state: Red LED
Switch function type
Other
Load current
Max. 250 mA (Ie, NPN, 120 > 50°C)
Max. 100 mA (Ie, PNP)
Max. 100 mA (Ie, PNP)
Laser protection class
None
Operation agent-safety class
Safety class 2
Shock resistance
100 g, Mechanical, Shock duration 3 ms
Optical surface material
Plastic
Output current (mA) - max
250 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
610 mm
Reflector distance - min
0 mm
Sensor height
0 mm
Sensor length
56 mm
Switching distance - max
610 mm
Switching voltage of OSSD at state high
0 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
500 Hz
Sensing mode
Light-/dark switching
Switching output type
PNP/NPN
Sensor material
Insulated material
Wavelength of the sensor
0 nm
Width sensor
0 mm
Accessories
Can be expanded with fibre optic cable.
Product category
Comet Series
Number of pins
4
Protection
Auto reset short circuit
Response time
1 ms
Maximum DC current
100 mA PNP, 250 mA NPN
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
18 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Operating distance - max
0 mm
Operating distance - min
0 mm
Operating temperature - max
158 °F
Operating temperature - min
-40 °F
Operational current (Ib) in the switched state at 24 V DC
30 A
Environmental rating
NEMA 1, NEMA 3, NEMA 4, NEMA 4X, NEMA 6, NEMA 12, NEMA 13, IP69K
Adjustment type
Manual adjustment
ETIM for 13100AQD07 Sensores (EC001821)
Característica
Valor
CaracterísticaDistancia de detección (EF004121)
Valor0 mm
CaracterísticaAdvertencia de fallo (EF004129)
ValorNo
CaracterísticaCon función de tiempo (EF003582)
ValorNo
CaracterísticaDistancia máxima de conmutación (EF007367)
Valor610 mm
CaracterísticaMáxima corriente de salida (EF001315)
Valor250 mA
CaracterísticaReflector incluido (EF007448)
ValorNo
CaracterísticaSalida analógica 0 V… 10 V (EF006807)
ValorNo
CaracterísticaSalida analógica 0 mA ... 20 mA (EF006808)
ValorNo
CaracterísticaSalida analógica 4 mA ... 20 mA (EF006810)
ValorNo
CaracterísticaSalida analógica -10 V… +10 V (EF006809)
ValorNo
CaracterísticaCon otra salida analógica (EF007485)
ValorNo
CaracterísticaProcedimiento de ajuste (EF003994)
ValorAjuste manual
CaracterísticaCon interfaz de comunicación analógica (EF007305)
ValorNo
CaracterísticaCon interfaz de comunicación AS-Interface (EF007306)
ValorNo
CaracterísticaCon interfaz de comunicación CANOpen (EF007307)
ValorNo
CaracterísticaCon interfaz de comunicación DeviceNet (EF007308)
ValorNo
CaracterísticaCon interfaz de comunicación Ethernet (EF007309)
ValorNo
CaracterísticaCon interfaz de comunicación INTERBUS (EF007310)
ValorNo
CaracterísticaCon interfaz de comunicación PROFIBUS (EF007311)
ValorNo
CaracterísticaCon interfaz de comunicación RD 232 (EF007312)
ValorNo
CaracterísticaCon interfaz de comunicación RD 422 (EF007313)
ValorNo
CaracterísticaCon interfaz de comunicación RD 485 (EF007314)
ValorNo
CaracterísticaCon interfaz de comunicación SSD (EF007315)
ValorNo
CaracterísticaCon interfaz de comunicación SSI (EF007316)
ValorNo
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor2
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión enchufable
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorPNP/NPN
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorOtros
CaracterísticaClase de protección del medio de operación (EF003982)
ValorClase de protección 2
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCilindro, rosca de tornillo
CaracterísticaAnchura del sensor (EF007094)
Valor0 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor18 mm
CaracterísticaAltura del sensor (EF007283)
Valor0 mm
CaracterísticaLongitud del sensor (EF007334)
Valor56 mm
CaracterísticaFunción táctil (EF007503)
ValorConmutación oscura/clara
CaracterísticaMaterial de la superficie óptica (EF004134)
ValorPlástico
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaDistancia mínima del reflector (EF004046)
Valor0 mm
CaracterísticaTiempo de respuesta (EF004094)
Valor1 ms
CaracterísticaRango del campo de protección (EF004098)
Valor0 m
CaracterísticaFrecuencia de conmutación (EF003587)
Valor500 Hz
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor1
CaracterísticaTensión de conmutación de OSSD en estado alto (EF004102)
Valor0 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaClase protección de láser (EF004027)
ValorNinguno
CaracterísticaLongitud de onda del sensor (EF004132)
Valor0 nm
CaracterísticaTipo de luz (EF004029)
ValorLuz de infrarrojos
CaracterísticaPunto de luz (EF004030)
Valor0 mm²
CaracterísticaNúmero AWG (EF007010)
Valor22
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorPolicloruro de vinilo (PVC)
CaracterísticaCon bloqueo de reinicio (EF004054)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor6
CaracterísticaTemperatura ambiente (EF002386)
Valor-40 °C
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor10 V
