BLOCKTT3 20-69-4 BLOCK Transformador De Aislamiento

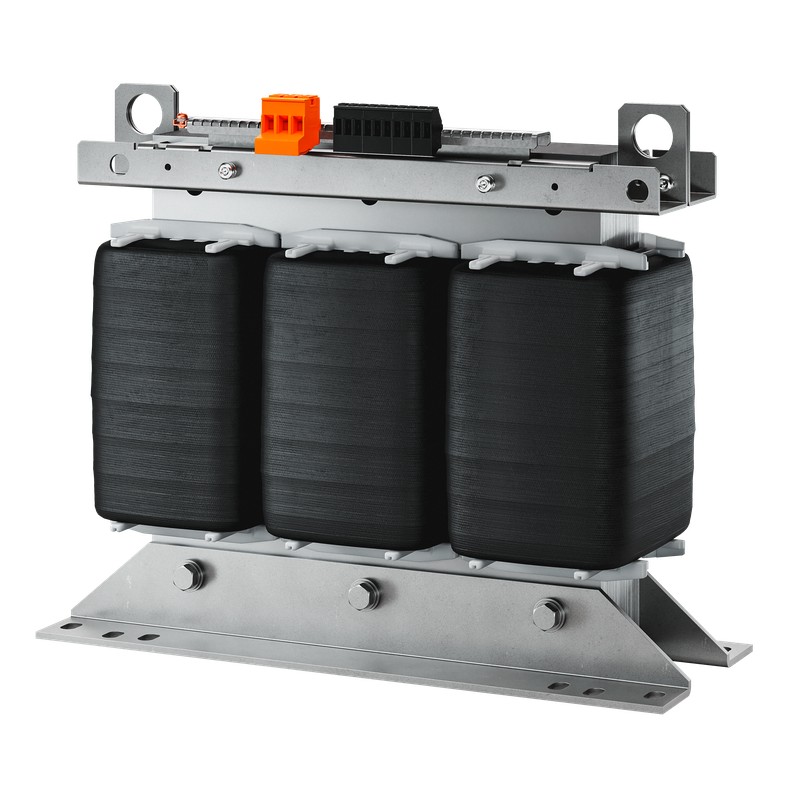

BLOCK TT3 20-69-4 TT3 20-69-4 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

TT3 20-69-4 BLOCK Transformador De Aislamiento

Referencia: TT3 20-69-4

Fabricante: BLOCK

Descripción:

Transformador De Aislamiento
Transformador aislante TT3 20-69-4
Transformador aislante, trifásico

Categorías:

  • BLOCK

Producto nuevo en su embalaje original con todas las garantías y certificaciones de BLOCK

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 3.841,20 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 18-20 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Los transformadores aislantes de la serie TT3 garantizan un aislamiento galvánico seguro de los circuitos primarios de los secundarios. Los soportes de base multifuncionales y ampliamente utilizados ofrecen opciones de montaje variables y facilitan la instalación en la parte superior. Los transformadores están equipados con ojales para grúa para facilitar el transporte.

›Transformador aislante según la norma EN (IEC) 61558-2-4

›Tecnología de montaje patentada para reducir las pérdidas de calor

›Excelente protección contra la corrosión y baja emisión de ruido gracias a la impregnación al vacío BLOCK IMPEX

›Derivaciones secundarias del ± 5% para el ajuste de voltaje

›Terminales de tornillo fijos y protegidos contra el tacto según UVV BGV A3

productoTransformador aislante, trifásico
Número de pedidoTT3 20-69-4
SerieTT3
poder20.000 VA
Entrada3 x 690 V
Salida3 x 380 V • 30,4 Aac
o 400 V • 28,9 Aac
o 420 V • 27,5 Aac
Fases3
Rango de frecuenciaDe 50 Hz a 60 Hz
Pérdidas por cortocircuito354 W
Pérdidas sin carga277,86 W
Voltaje de cortocircuito uk1.9 %
Clase de aislamiento en inglésF (155°C)
Ciclo de trabajo100 %
Material de alambreCobre
eficacia96.9 %
General
Prueba de cortocircuitosno a prueba de cortocircuitos
Grupo de conmutaciónDyn5
Tipo de enfriamientoUN
Medio ambiente
Temperatura ambiente-20 °C a 50 °C / -4 °F a 122 °F
Altura máxima de instalación2.000 m / 6.562 pies
Protección y seguridad
Tipo de protecciónIP00
Clase de protección (preparada)Yo
Categoría de sobretensiónIii
Grado de contaminación2
Conexiones eléctricas
Terminal de entradaTerminal de tornillo
Terminal de salidaTerminal de tornillo
Terminal PETerminal de tornillo
Tamaño y peso
Ancho550 mm / 21,65 in
altura510 mm / 20,08 in
profundidad297 mm / 11,69 in
peso186 kg / 410,059 lbs
