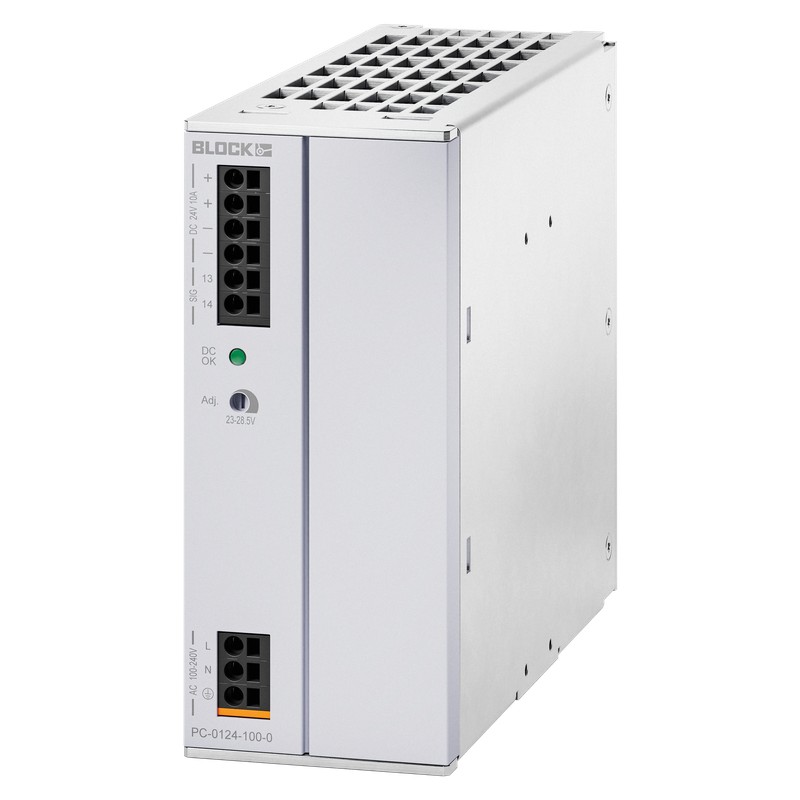

PC-0124-100-0 PC01241000 BLOCK Fuente de alimentación conmutada principal, PC 1AC
PC-0124-100-0
PC01241000
BLOCK
Fuente de alimentación conmutada principal, PC 1AC
Fuentes y Fusibles
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de BLOCK
Más Información
▲- Voltaje Nominal de entrada: CA 100 ‑ 240 V
- Tensión Nominal de salida: DC 12 ‑ 48 V
- Nominal corriente de salida: 5 ‑ 20 a
- Temperatura ambiente de -25 °C a +70 °C
- Eficiencia de hasta el 93 %
- Índice de protección IP 20
- Estabilizado y el voltaje de salida ajustable
- Rápido de disparo de interruptores de circuito convencional
- DC OK señalización
- Funcionamiento en paralelo
- Empujar‑en las terminales
- Robusto montaje en riel DIN
- Resistente a los sobrevoltajes transitorios de hasta 4 kV
De entrada tensión nominal | 100 - 240 Vac |
Rango de Tensión de entrada | 85 - 264 Vac |
Voltaje de entrada de la reducción de potencia | -2.5 %/Vac < 100 Vac |
Rango de frecuencia nominal de | 44 Hz - 66 Hz / 0 Hz |
De entrada corriente nominal (carga nominal) | 2.07 (100 Vac) / 0,95 (230 Vac) |
Limitador de corriente de arranque | < 30, la CNT (activo) |
Tiempo de encendido | 0.71 s (100 Vac) / 0.43 s (230 Vac) |
La red de almacenamiento en búfer (carga nominal) | 28 ms (100 Vac) / 28 ms (230 Vac) |
Factor de potencia | 0.91 (PFC activo) |
De entrada fusible interno | 6.3 Un |
Se recomienda back‑up de fusibles (disyuntor) | 10 A, 16 A, |
De sobretensión transitoria de protección | Varistor |
Salida de tensión nominal | 12 Vdc |
Rango de Voltaje de salida | 11.5 – 15 Vdc |
Salida de corriente nominal | 15 Un |
Salida actual limitado | typ. 16.5 a (corriente constante) |
Disparo de LS disyuntores | max. B4 |
La conexión en paralelo | Sí |
Operación de serie | Sí |
Disipación de potencia, no de carga/carga nominal | 4.4 W / 21.8 W (230 Vac) |
Max. las pérdidas de potencia | 24.7 W (100 V Ca / 12 V / 15 A) |
La eficiencia | typ. El 90 % |
Factor de ondulación | typ. 35 mVss |
La resistencia a la alimentación de max. | 35 Vdc |
Sobre‑tensión‑protección | max. 20 Vdc |
Typ. umbral de conmutación para LED y la señal de salida (DC OK) | ‑ |
Indicador de estado de la | LED verde |
La señal de salida | Contacto de relé |
Aprobaciones | cURus, cULus, GL |
Tipo de enfriamiento | convección natural |
Temperatura ambiente | -25 °C a +70 °C |
Temperatura de almacenamiento | -25 °C a +85 °C |
Reducción de potencia | -5 %/K > +60 °C @ 196 - 264 Vac |
Se requiere espacio mínimo (izquierda/derecha) | 0 mm |
Se requiere espacio mínimo (más de/menos de) | 50 mm |
Posición de montaje | horizontal estándar para riel DIN TS35 |
MTBF de la acc. IEC 61709 (SN 29500) | > 500 000 h |
Índice de protección | IP 20 |
Clase de seguridad | Yo, con conexión PE |
Terminales de señalización (direct plug‑in de la tecnología Push‑in) | max 2,5 mm2 |
Terminales de entrada (direct plug‑in de la tecnología Push‑in) | max 2,5 mm2 |
Terminales de salida (direct plug‑in de la tecnología Push‑in) | max 2,5 mm2 |
Peso | 0.93 kg |
Dimensiones (W x H x D) | 55 x 127 x 161 mm |
