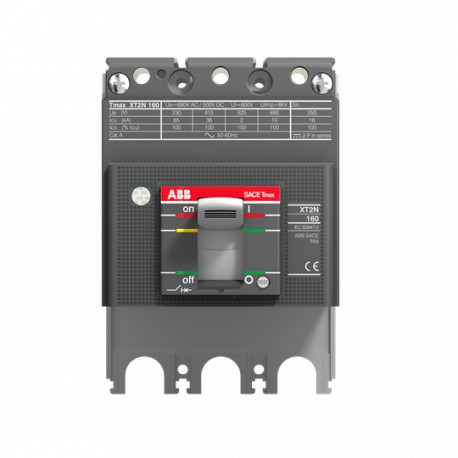

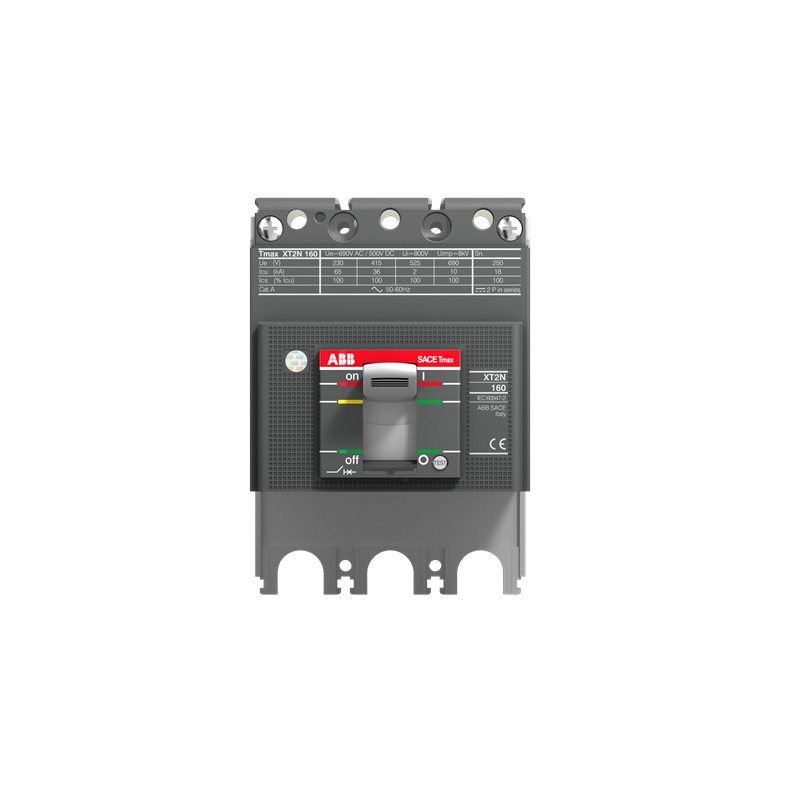

1SDA068163R1 ABB XT2N160 PARTE DE INTERRUPCION 3P F F
1SDA068163R1
ABB
XT2N160 PARTE DE INTERRUPCION 3P F F
XT2N 160 BREAKING PART 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores Automáticos Caja Moldeada ≤ 250 A Xtmax
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2348 |
| Declaración Ambiental de Producto - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 55.70 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | d241d253-0496-4d90-bc57-e99828be50fb Italy |
| SCIP simplificado | 7a6debf1-7e74-48ca-ae53-c0557499405d Czech Republic |
| b3c53774-bfc6-4c82-adae-99fa9ab4d7f0 Germany | |
| 8612616e-145b-4eeb-af23-7759195d902d Croatia | |
| 1a99bc96-e6ee-45b6-8ef3-6135ea99ba97 Germany | |
| ca5afb4d-84fd-4a93-9cab-79094495826c Sweden | |
| 10386a89-5816-445a-8ee2-8ca4468217e7 Denmark | |
| 10ca03fc-7d01-4b4d-8ecc-11d5bc97f404 Belgium | |
| 0913f28c-1833-4e88-8951-5a372f6e8a1a France | |
| d41e3977-5878-4383-b331-31c60213bd47 Spain | |
| 2c70259b-3d37-46d6-8028-b257b27d0670 Hungary | |
| 2aab4d6a-f3be-4990-a7db-65ddf724da38 France | |
| 1016256a-7299-4453-8c41-a45d3c9940a3 Greece | |
| 8d6681f8-42d3-4e34-8963-ca45c9089ab7 Belgium | |
| 99dc7bb5-a5f2-4602-af43-b76d2e918f29 Estonia | |
| c857cde0-5355-4c9b-a86c-1bb68c46134e Germany | |
| 5795eae1-2f12-4831-94c6-9b6666274010 Sweden | |
| 411f342a-d9e5-4e96-b32d-f35ae7d1b483 Poland | |
| c98e4b24-58bc-41ac-bad7-cc28343e9005 Hungary | |
| 040459f3-53fa-4317-a714-0b57e52a7ffc Finland | |
| 297056d8-1960-4db1-9020-bbd2724d5fa6 Norway | |
| 6e7ca237-46a8-42ba-8f8f-00480091e54d Netherlands | |
| c5457720-f97c-4337-98a9-18325910a6f9 Portugal | |
| 2b6d4951-50b6-4ce0-8e8d-e7e824f709d5 Poland | |
| 3105c2e1-9b89-4966-86f2-b89d0eb988c4 Germany | |
| 366d819c-fea1-4712-ae91-5357f8aca75a Germany | |
| e8b63b8f-7960-4c86-95db-d10d946377e0 Bulgaria | |
| cf6dac9f-1a4d-4c66-b5c8-d8a9c90c37c4 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Número E (Finlandia) | 3640558 |
| Número E (Noruega) | 4379499 |
| EAN | 8015644696139 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 90 mm |
| Alto del producto | 130 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.224 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 150 mm |
| Embalaje Nivel 1 Alto | 215 mm |
| Embalaje Nivel 1 Largo | 135 mm |
| Embalaje Nivel 1 Peso | 1.288 kg |
| Embalaje Nivel 1 EAN | 8015644696139 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Breaking Part |
| Versión | F |
| Técnica | |
| Durabilidad eléctrica | 120 cycles per hour |
| 8000 cycle | |
| Durabilidad mecánica | 240 cycles per hour |
| 25000 cycle | |
| Número de polos | 3P |
| Hora de apertura | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Orden múltiple | 1 piece |
| Frecuencia nominal (f) | 50 / 60 Hz |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 500 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 3 Poles in Series 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 3 Poles in Series 36 kA | |
| Corriente nominal ininterrumpida (Iu) | 160 A |
| Tensión nominal (Ur) | 690 V |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC60947-2 |
| Subtipo | XT2 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK106713A5901 |
| Certificado GL | 1SDL000163R0093 |
| Certificado LR | 1SDL000163R0100 |
| Instrucciones y manuales | 1SDH000721R0001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Tensión nominal (EF003977) | 690 V |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
