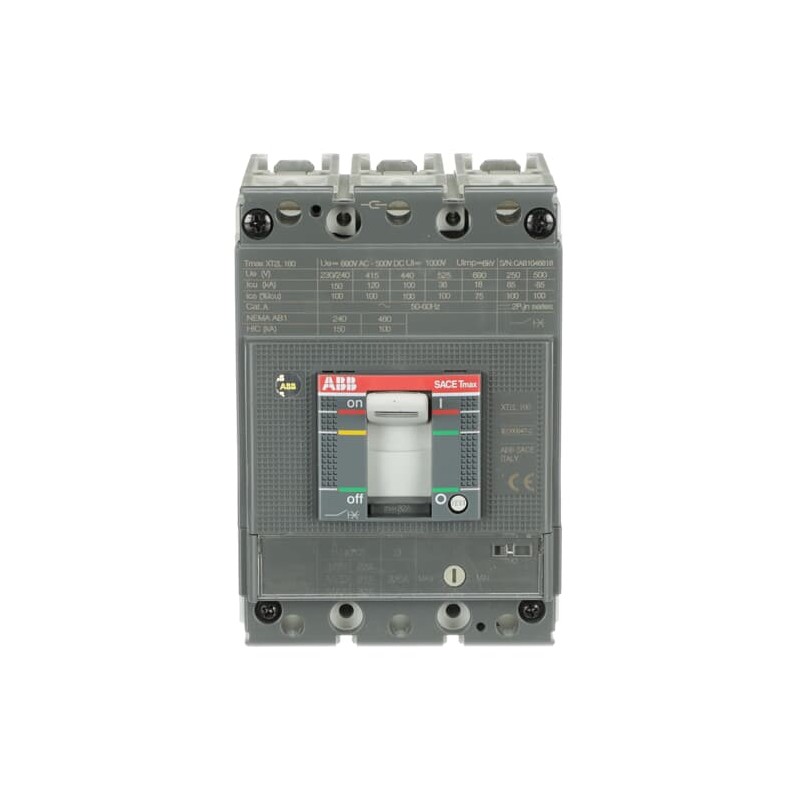

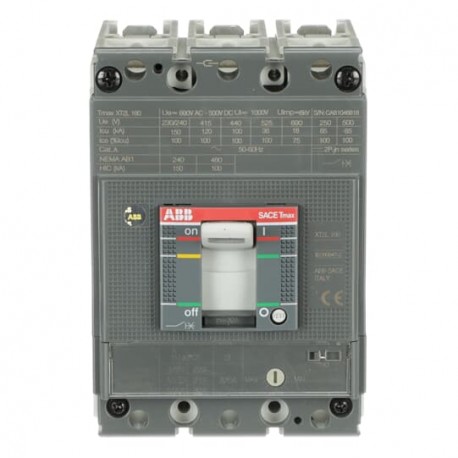

1SDA068166R1 ABB XT2L160 PARTE DE INTERRUPCION 3P F F
1SDA068166R1
ABB
XT2L160 PARTE DE INTERRUPCION 3P F F
XT2L 160 BREAKING PART 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores Automáticos Caja Moldeada ≤ 250 A Xtmax
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2348 |
| Declaración Ambiental de Producto - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 55.70 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 4aa4a6ac-2bca-4b79-b979-7d62053621e2 Italy |
| SCIP simplificado | cbf80591-e701-4387-a368-b404a12bbd06 Germany |
| 8c74306d-c811-449c-aefd-8cd9ddd565a4 Sweden | |
| 300ea2be-195f-4029-8789-1c06c3007363 Poland | |
| 7a4fc16c-c6b0-45b3-8a2e-fc0e7cd870e4 France | |
| 42f71712-84e6-418f-bcdb-a32bb763f2bf Sweden | |
| d903c828-3f8b-4fe1-9b5b-2a40cd91db53 Germany | |
| 51490423-217c-42f4-b5c5-4402e409c741 Germany | |
| 323ed06a-7732-44e1-9697-e3a448f0fffd France | |
| 8a862a8f-8c64-4345-a19d-dc544f5f6f50 Netherlands | |
| e1ed1b3a-e371-46b1-9ab4-17665cc60b4e Spain | |
| 689d06c4-11f8-48ae-8aaa-561577cf219d Netherlands | |
| 1bfa04fa-5f3b-4c50-91a4-96777b9548ae Poland | |
| 402769a8-31ad-46bb-abca-0beaf370e5f5 Norway | |
| d08c54fa-0a10-40d8-b5e1-0ea877067405 Finland | |
| a840ee84-eb4f-4c34-b25c-86bf5e253828 Netherlands | |
| 3a78f6a9-f73a-4a7f-972b-549c299a01cc Germany | |
| 9241ee67-d19c-4505-b6a0-debde4f2e1c0 Denmark | |
| d9f40b16-9706-43ef-8fac-9c89c5c195fd Germany | |
| e76e6238-9060-4168-85b6-054008a30d26 Croatia | |
| 74ce010b-5512-46f7-b633-c168e7eec730 Czech Republic | |
| 40946ccd-0c0d-4575-b2d4-1c44ce8f3449 Poland | |
| 012d31ca-e76c-40e9-a2b0-c8ec042528ed Netherlands | |
| aa628556-7ced-4cd1-bdcf-d0b9a9eb464d Netherlands | |
| 293a5797-843c-4bfc-9a4c-ac054c42aff0 Estonia | |
| efceb908-881e-44c4-b808-983d3460853c Greece | |
| d72c14f9-5ebe-466a-876c-a4b0e6159479 Portugal | |
| 1e451b17-7520-4f2a-9c91-ba795997a394 Bulgaria | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Número E (Finlandia) | 3640556 |
| Número E (Noruega) | 4379502 |
| EAN | 8015644020637 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 90 mm |
| Alto del producto | 130 mm |
| Largo del product | 82.5 mm |
| Peso del product | 0.82 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 150 mm |
| Embalaje Nivel 1 Alto | 215 mm |
| Embalaje Nivel 1 Largo | 135 mm |
| Embalaje Nivel 1 Peso | 0.92 kg |
| Embalaje Nivel 1 EAN | 8015644020637 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Breaking Part |
| Versión | F |
| Técnica | |
| Durabilidad eléctrica | 120 cycles per hour |
| 8000 cycle | |
| Durabilidad mecánica | 240 cycles per hour |
| 25000 cycle | |
| Número de polos | 3P |
| Hora de apertura | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Orden múltiple | 1 piece |
| Frecuencia nominal (f) | 50 / 60 Hz |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 500 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (240 V AC) 150 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 60 kA | |
| (525 V AC) 36 kA | |
| (690 V AC) 15 kA | |
| (250 V DC) 2 Poles in Series 85 kA | |
| (500 V DC) 3 Poles in Series 85 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (240 V AC) 150 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 60 kA | |
| (525 V AC) 36 kA | |
| (690 V AC) 18 kA | |
| (250 V DC) 2 Poles in Series 85 kA | |
| (500 V DC) 3 Poles in Series 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 160 A |
| Tensión nominal (Ur) | 690 V |
| Nivel de rendimiento de cortocircuito | L |
| Normas | IEC60947-2 |
| Subtipo | XT2 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK106713A5901 |
| Certificado GL | 1SDL000163R0093 |
| Certificado LR | 1SDL000163R0100 |
| Instrucciones y manuales | 1SDH000721R0001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Tensión nominal (EF003977) | 690 V |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
