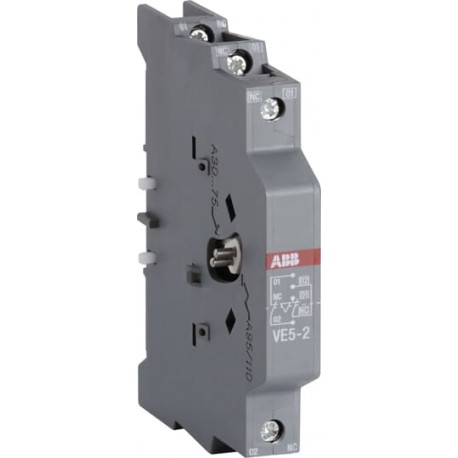

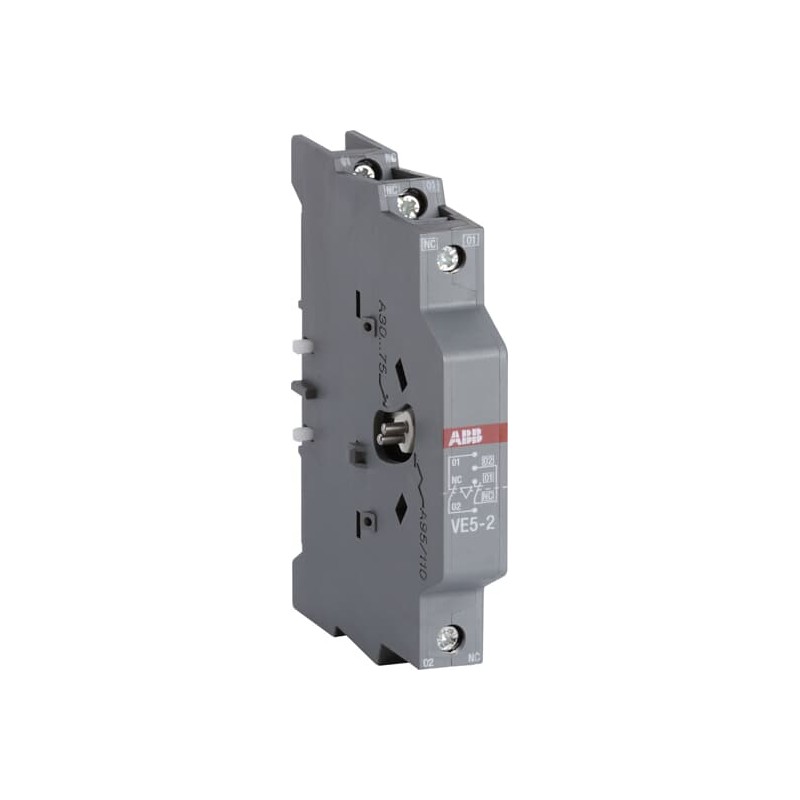

1SBN030210R1000 ABB VE5-2 ENCLAVAMIENTO MECANICO-ELECTR.
1SBN030210R1000
ABB
VE5-2 ENCLAVAMIENTO MECANICO-ELECTR.
VE5-2 Mechanical and Electrical Interlock Unit
Componentes industriales de baja tensión > Enclavamiento mecánico para interruptor
Contactores y relés térmicos > Contactores "A" FRCTLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389099 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | FPTC407713P0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 15 mm |
| Largo del product | 89.65 mm |
| Alto del producto | 108 mm |
| Peso del product | 0.146 kg |
| Técnica | |
| Número de contactos auxiliares NC | 2 |
| Número de polos | 2P |
| Normas | IEC/EN 60941-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 16 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A |
| (48 V) 2.8 A | |
| (72 V) 1 A | |
| (125 V) 0.55 A | |
| (250 V) 0.3 A | |
| Dispositivos de protección contra cortocircuitos | Auxiliary Circuit - gG Type Fuses 10 A |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 690 V |
| según UL/CSA 600 V | |
| Durabilidad mecánica | 5 million |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.1 W |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Tipo de terminal | Terminales de tornillo |
| Adecuado para | AF45 |
| AF50 | |
| AF63 | |
| AF75 | |
| AF95B | |
| A30 | |
| A40 | |
| A45 | |
| A50 | |
| A63 | |
| A75 | |
| A95 | |
| A110 | |
| AE45 | |
| AE50 | |
| AE63 | |
| AE75 | |
| TAE45 | |
| TAE50 | |
| TAE75 | |
| GA75 | |
| GAE75 | |
| AX32 | |
| AX40 | |
| AX50 | |
| AX65 | |
| AX80 | |
| AX95 | |
| AX115 | |
| AX150 | |
| Nombre del producto | Mechanical and Electrical Interlock Unit |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_CN_37804 |
| Certificado CCC | CCC_2016010304881659 |
| Certificado CQC | CQC2016010304881659 |
| Declaración de conformidad - CCC | 2020970304002733 |
| Declaración de conformidad - CE | 1SBD250814U1000 |
| Declaración de conformidad - UKCA | 1SBD250831U1000 |
| Certificado GOST | GOST_POCCFRME77B07175 |
| Certificado RINA | RINA_ELE172319XG001 |
| Certificado UL | UL_20160418-E252354_5_5 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 146 mm |
| Embalaje Nivel 1 Largo | 153.5 mm |
| Embalaje Nivel 1 Alto | 26 mm |
| Embalaje Nivel 1 Peso | 0.146 kg |
| Embalaje Nivel 1 EAN | 3471522121387 |
| Clasificaciones y estándares externos | |
| ETIM 7 | EC001044 - Mechanic interlock for switch |
| ETIM 8 | EC001044 - Mechanic interlock for switch |
| ETIM 9 | EC001044 - Mechanic interlock for switch |
| Clase electrónica | V11.0 : 27371303 |
| UNSPSC | 39122221 |
| Código de categoría granular de IDEA (IGCC) | 5219 >> Switch part or accessory |
| Característica | Valor |
|---|---|
| Contactos auxiliares acoplables (EF001450) | Sí |
| Número de contactos normalmente cerrados (EF008255) | 2 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
