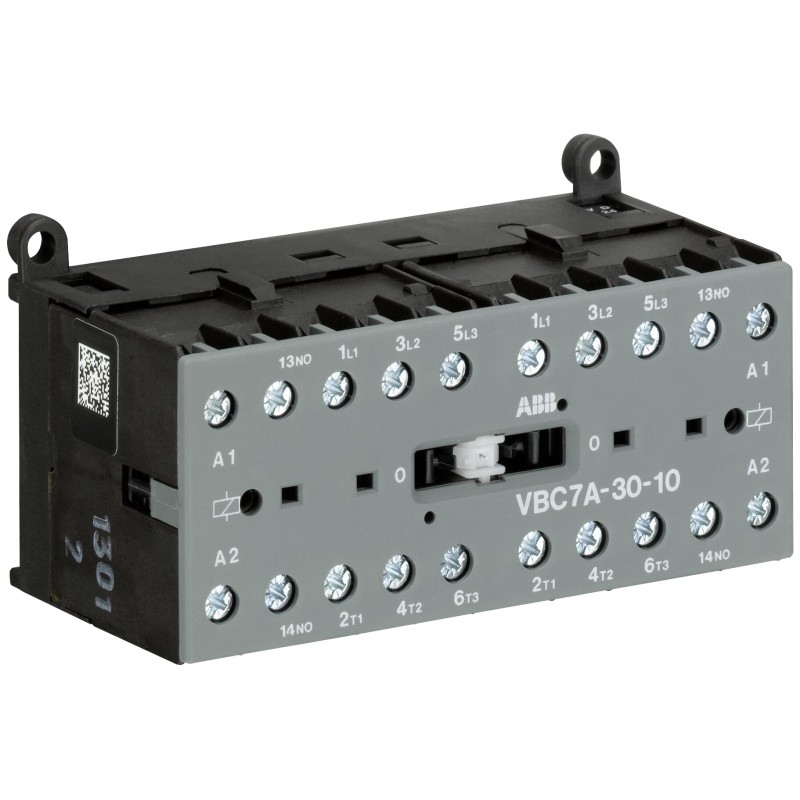

GJL1313911R1106 ABB VBC7A-30-10 MINI INVERSOR 48VCC
GJL1313911R1106
ABB
VBC7A-30-10 MINI INVERSOR 48VCC
VBC7A-30-10-16 Mini Contactor Inversor 48 V DC - 3 NO - 0 NC - Terminales de tornillo
Componentes industriales de baja tensión > Combinación de contactores
Contactores y relés térmicos > Minicontactores B6-B7
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲El VBC7A-30-10 mini contactor inversor es un compacto de 3 polos del contactor con 1 contacto auxiliar, terminales de tornillo y mecánica de enclavamiento y bloqueo de seguridad. Son ideales para aplicaciones donde la fiabilidad es una necesidad y el espacio está en un premio. Mini revertir los contactores se utilizan en residencial buldings, edificios comerciales e industriales aplicaciones para el control de motor de tres fases de carga de hasta 5,5 kW (AC-3). Otras características son el silencioso y hum-libre de la bobina, un interruptor de indicación de posición y el integrado de la posibilidad de que el ferrocarril o el montaje en la pared.
El pedido
- EAN:
- 4013614192470
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85365080
Dimensiones
- Neto Del Producto Anchura:
- 96.5mm
- Neto Del Producto De La Altura:
- 57.5mm
- Producto De La Profundidad De La Red:
- 46.5mm
- Peso Neto Del Producto:
- 0.355kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 5 piezas
- Paquete De Nivel 1 De Ancho De:
- 115 mm
- Paquete De Nivel 1 Altura:
- 54 mm
- Paquete De Nivel 1 Longitud:
- 280 mm
- Paquete De Nivel 1 Peso Bruto:
- 1.845 kg
- Paquete de Nivel 1 EAN:
- 4013614419751
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -20 ... +55 °C
De Almacenamiento -40 ... +80 °C
- Altitud Máxima De Funcionamiento Admisible:
- 2000 m
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 11 ms de Pulso 15g
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5g / 5 ... 150 Hz
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnica
- Contactor De Arranque Tipo:
- Compacto Contactor inversor con Enclavamiento Mecánico y con Bloqueo de Seguridad
- Número de Contactos Auxiliares NC:
- 0
- Número de Contactos Auxiliares NO:
- 1
- Número de Contactos NC:
- 0
- Número de Contactos Principales NO:
- 3
- Número de Polos:
- 4
- Grado De Contaminación:
- 3
- Frecuencia nominal (f):
- Circuito Principal 60 Hz
Circuito Principal 50 Hz
Circuito principal DC
- Nominal Soportada De Impulso De Tensión (Uimp):
- Circuito principal de 6 kV
- Tensión Nominal De Aislamiento (Uyo):
- 690 V
acc. UL/CSA 600 V
- Corriente de operación nominal AC-1 (Ie):
- (220 / 240 V) 40 °C 20 A
(220 / 240 V) 55 °C 16 A
(380 / 440 V) 40 °C 20 A
(380 / 440 V) 55 °C 16 A
(690 V) 40 °C 6
(690 V) 55 °C 6
- Corriente de operación nominal AC-3 (Ie):
- (380 / 400 V) 55 °C 11.5 UNA
- Tensión Nominal:
- Circuito auxiliar 12 ... 240 V DC
Circuito auxiliar 12 ... 500 V AC
Circuito principal 690 V AC
- Libre convencional Térmica del aire de Corriente (Ith):
- Circuito Principal 20
- Nominal Del Circuito De Control De Tensión (Uc):
- 48 V DC
- Bobina De Límites De Funcionamiento:
- (acc. IEC 60947-4-1) para la fuente de alimentación CC de 0.85 ... 1.1 x Uc (θ ≤ 55 °C)
- Grado de Protección:
- Circuito principal Terminales IP20
- La Durabilidad Mecánica:
- 10000000 ciclo
- La Conexión De La Capacidad Del Circuito Principal:
- Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x 1 ... 4 mm2
- La Conexión De La Capacidad Del Circuito Auxiliar:
- Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x 1 ... 4 mm2
- La Conexión De La Capacidad Del Circuito De Control:
- Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x 1 ... 4 mm2
- Par De Apriete:
- Circuito de Control de 0.8 ... 1.1 N·m
Circuito principal 0.8 ... 1.1 N·m
- Extracción De Alambre De Longitud:
- Circuito auxiliar de 9 mm
Circuito principal de 9 mm
- Montaje en Carril DIN:
- TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
- La Pérdida De Potencia:
- en las Condiciones de Operación nominales por Polo 2 W
- Normas:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito principal De 600 V AC
- Caballos de fuerza de Clasificación de UL/CSA:
- (208 V AC) trifásico de 3 Hp
(220 ... 240 V CA) monofásico De 1,5 Hp
(220 ... 240 V CA) trifásico de 3 Hp
(440 ... 480 V CA) trifásico de 5 Hp
(550 ... 600 V CA) trifásico de 5 Hp
- El Uso General de Clasificación de UL/CSA:
- (600 V AC) 16 UN
- La conexión de la Capacidad del Circuito Principal UL/CSA:
- Cadena 1/2x 22 ... 10 AWG
- La conexión de la Capacidad del Circuito Auxiliar UL/CSA:
- Cadena 1/2x 22 ... 10 AWG
- Par de apriete UL/CSA:
- Circuito auxiliar, 7 in·lb
Circuito de Control 7 in·lb
Circuito principal 7 in·lb
Certificados y Declaraciones (Número de Documento)
- CB Certificado:
- 1SAA938000-2002
- CCC Certificado:
- 1SAA938001-3804
- cUL Certificado:
- 1SAA938003-1701
- Declaración de Conformidad - CE:
- 1SAD938509-0001
- EAC Certificado:
- 1SAA920000-2702
- RMRS Certificado:
- 1SAA938000-0703
- RoHS Información:
- 1SAA938003-4403
- Certificado UL:
- 1SAA938000-1604
Clasificaciones
- Objeto Código De Clasificación:
- Q
- eClass:
- 7.0 27371009
- ETIM 4:
- EC000066 - Imán contactor de la CA de conmutación
- ETIM 5:
- EC000010 - Starter combinación
| Característica | Valor |
|---|---|
| Función (EF000030) | Contactor de inversión |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 48 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 6 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 12 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 5.5 kW |
| Potencia asignada de empleo NEMA (EF011960) | 2.2371 kW |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
| Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) | Conexión roscada |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
| Montaje en carril posible (EF003972) | Sí |
