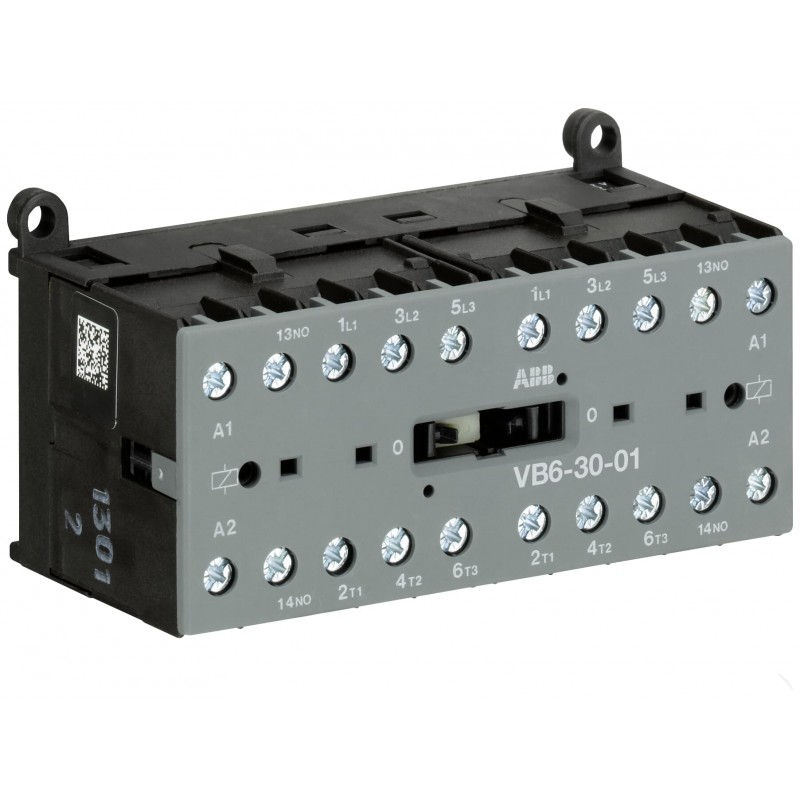

GJL1211901R8010 ABB VB6-30-01 MINI INVERSOR 220VCA TOR.
GJL1211901R8010
ABB
VB6-30-01 MINI INVERSOR 220VCA TOR.
VB6-30-01-80 Mini Reversing Contactor 220 ... 240 V AC - 3 NO - 0 NC - Terminales de tornillo
Componentes industriales de baja tensión > Combinación de contactores
Contactores y relés térmicos > Minicontactores B6-B7
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC205198_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC102046M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 96.2 mm |
| Largo del product | 46.7 mm |
| Alto del producto | 57.5 mm |
| Peso del product | 0.355 kg |
| Diagrama de dimensiones | GJL1200447F0001 |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 3P |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Tensión nominal de operación | Auxiliary Circuit 690 V AC |
| Auxiliary Circuit 250 V DC | |
| Main Circuit 690 V AC | |
| Main Circuit 220 V DC | |
| Frecuencia nominal (f) | Control Circuit 400 Hz |
| Control Circuit 50 Hz | |
| Control Circuit 60 Hz | |
| Main Circuit 60 Hz | |
| Main Circuit 50 Hz | |
| Main Circuit DC | |
| Corriente térmica convencional de aire libre (Ith) | Circuito Principal 20 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (220 / 240 V) 40 °C 20 A |
| (220 / 240 V) 55 °C 16 A | |
| (380 / 440 V) 40 °C 20 A | |
| (380 / 440 V) 55 °C 16 A | |
| (690 V) 40 °C 6 A | |
| (690 V) 55 °C 6 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (230 V) 55 °C 9 A |
| (400 V) 55 °C 9 A | |
| (500 V) 55 °C 6.5 A | |
| (690 V) NO 55°C 3.5 A | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (440 V AC) 3 A |
| (24 V) 4 A | |
| (120 V) 4 A | |
| (240 V) 4 A | |
| (500 V) 2 A | |
| (380 / 400 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2.5 A |
| (110 V) 0.7 A | |
| (220 / 240 V) 0.4 A | |
| Potencia operativa nominal AC-3 (Pe) | (230 V) Trifásico 2.2 kW |
| (400 V) Trifásico 4 kW | |
| (500 V) Trifásico 4 kW | |
| (690 V) Trifásico, NO 3 kW | |
| Capacidad de rotura nominal AC-3 | 8 x Ie / AC-3 |
| Capacidad nominal de fabricación AC-3 | 10 x Ie / AC-3 |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 64 A |
| Tensión nominal de aislamiento (Ui) | 690 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-15) 600 cycles per hour | |
| (AC-3) 600 cycles per hour | |
| (DC-1) 600 cycles per hour | |
| (DC-13) 600 cycles per hour | |
| (DC-3) 600 cycles per hour | |
| Durabilidad mecánica | Nr. Operations 10000000 cycle |
| Capacidad mínima de conmutación | Auxiliary Circuit 17 V |
| Auxiliary Circuit 5 mA | |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) for AC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| (acc. to IEC 60947-4-1) for DC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) | |
| Tensión nominal del circuito de control (Uc) | 220 ... 240 V AC |
| Consumo de la bobina | Valor medio de tenencia 50 Hz 3.5 V·A |
| Valor medio de intracción 50 Hz 3.5 V·A | |
| Pérdida de potencia | en condiciones nominales de operación AC-1 por polo 1 W |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 1 ... 2.5 mm² |
| Flexible con férula aislada 1/2x 1 ... 2.5 mm² | |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Rígido 1/2x 1 ... 4 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 1 ... 2.5 mm² |
| Flexible con férula aislada 1/2x 1 ... 2.5 mm² | |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Rígido 1/2x 1 ... 4 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 1 ... 2.5 mm² |
| Flexible con férula aislada 1/2x 1 ... 2.5 mm² | |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Rígido 1/2x 1 ... 4 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 9 mm |
| Circuito Principal 9 mm | |
| Grado de protección | Auxiliary Circuit Terminals IP20 |
| Control Circuit Terminals IP20 | |
| Main Circuit Terminals IP20 | |
| Destornillador recomendado | M3 |
| Pozidriv 1 | |
| Par de apriete | Control Circuit 0.8 ... 1.1 N·m |
| Main Circuit 0.8 ... 1.1 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Mini Reversing Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Clasificación de uso general UL/CSA | (300 V AC) 12 A |
| Potencia nominal UL/CSA | (115 V AC) Single Phase 0.25 Hp |
| (200 V AC) Three Phase 1 Hp | |
| (220 ... 240 V AC) Three Phase 2 Hp | |
| (230 V AC) Single Phase 0.5 Hp | |
| (440 ... 480 V AC) Three Phase 3 Hp | |
| (550 ... 600 V AC) Three Phase 1 Hp | |
| Capacidad de conexión del circuito principal UL/CSA | Varado 1/2x 22-10 AWG |
| Capacidad de conexión Circuito auxiliar UL/CSA | Varado 1/2x 22-10 AWG |
| Clasificación de los contactos UL/CSA | A600 |
| Par de apriete UL/CSA | Auxiliary Circuit 7 in·lb |
| Control Circuit 7 in·lb | |
| Main Circuit 7 in·lb | |
| Amperios a plena carga Uso del motor | (115 V AC) Single Phase 5.8 A |
| (200 V AC) Three Phase 4.8 A | |
| (220 ... 240 V AC) Three Phase 6.8 A | |
| (230 V AC) Single Phase 4.9 A | |
| (440 ... 480 V AC) Three Phase 4.8 A | |
| (550 ... 600 V AC) Three Phase 1.7 A | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +55 °C |
| Almacenamiento -40 ... +80 °C | |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 15g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 5 ... 150 Hz |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Instrucciones de desmontaje al final de la vida útil | 1SBC100156C0269 |
| Declaración Ambiental de Producto - EPD | 1SAC200410H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA938000-4601 |
| Certificado CB | 1SAA938000-2002 |
| Certificado CQC | CQC2003010304064033 |
| Declaración de conformidad - CCC | 2020980304001854 |
| Declaración de conformidad - CE | 1SAD101100-3101 |
| Declaración de conformidad - UKCA | 1SAD201100-3101 |
| Certificado DNV GL | 1SAA938000-0306 |
| Certificado EAC | 1SAA920000-2702 |
| Certificado KC | 1SAA938000-1501 |
| Certificado RMRS | 1SAA938000-0704 |
| Certificado UL | E191658-19881208 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 5 pieza |
| Embalaje Nivel 1 Ancho | 115 mm |
| Embalaje Nivel 1 Largo | 280 mm |
| Embalaje Nivel 1 Alto | 54 mm |
| Embalaje Nivel 1 Peso | 1.845 kg |
| Embalaje Nivel 1 EAN | 4013614413759 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000010 - Combination of contactors |
| ETIM 8 | EC000010 - Combination of contactors |
| ETIM 9 | EC000010 - Combination of contactors |
| Clase electrónica | V11.0 : 27371009 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4761 >> Magnet contactor, AC-switching |
| Número E (Finlandia) | 3709119 |
| Característica | Valor |
|---|---|
| Función (EF000030) | Contactor de inversión |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 220 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 220 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 6 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 9 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 4 kW |
| Potencia asignada de empleo NEMA (EF011960) | 1.4914 kW |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
| Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) | Conexión roscada |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
| Montaje en carril posible (EF003972) | Sí |
