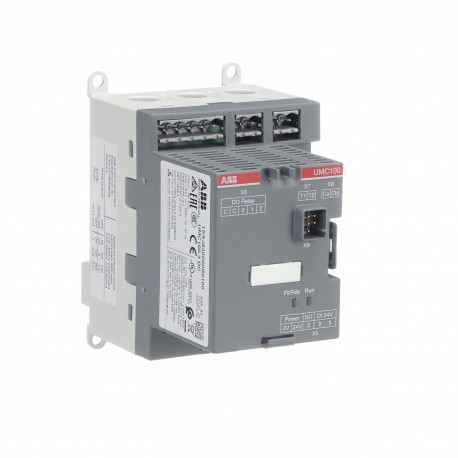

1SAJ530000R0100 ABB UMC100.3 24DC CONTROLADOR UNIVER. MOTOR
1SAJ530000R0100
ABB
UMC100.3 24DC CONTROLADOR UNIVER. MOTOR
UMC100.3 DC, Supply 24 V DC, 6 DI, 4 DO, PTC input
Componentes industriales de baja tensión > Dispositivo de gestión del motor
Relés electrónicos > UMC y accesorios
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85371091 |
| Tipo de producto principal | UMC100.3 DC |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC135032D0204 |
| Instrucciones y manuales | 1SAC200339M0001 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC181892_EPLAN |
| Dimensiones | |
| Ancho del product | 70 mm |
| Largo del product | 107 mm |
| Alto del producto | 106 mm |
| Peso del product | 275 g |
| Técnica | |
| Capacidad de conexión | 1x 0.2-2.5 mm² |
| Distancia mínima de montaje | 0 mm |
| Posición de montaje | 1 ... 6 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Pérdida de potencia | Aproximadamente 3 W |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Frecuencia nominal (f) | Main Circuit 50 Hz |
| Main Circuit 60 Hz | |
| Supply Circuit DC | |
| Tensión nominal soportada por impulsos (Uimp) | Auxiliary Circuit 4 kV |
| Corriente nominal de funcionamiento (Ie) | 63 A |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Main Circuit 1000 V AC | |
| Destornillador recomendado | Pozidriv 1 |
| Rango de ajuste | 0.24 ... 63 A |
| Normas | CAN/CSA C22.2 No.60947-1 |
| CAN/CSA C22.2 No.60947-4-1 | |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | Auxiliary Circuit 0.5 N·m |
| Control Circuit 0.5 N·m | |
| Clase de viaje | clase 5E |
| clase 10E | |
| clase 20E | |
| clase 30E | |
| clase 40E | |
| Longitud de pelado del cable | 7 mm |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | 1x 28-12 AWG |
| Tensión máxima de funcionamiento UL/CSA | Auxiliary Circuit 230 V AC/DC |
| Main Circuit 600 V AC | |
| Par de apriete UL/CSA | Auxiliary Circuit 8 in·lb |
| Control Circuit 8 in·lb | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento 0 ... +60 °C |
| Almacenamiento -25 ... +70 °C | |
| Grado de protección | IP20 |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | 15g 1 choque 11 ms |
| Resistencia a las vibraciones según IEC 60068-2-6 | 4G 2 ... 100 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA983001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006538 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | 17-HG1610225-PDA |
| Certificado ATEX | Not available |
| Certificado CB | DK-41658-A1-UL |
| Certificado CCC | 2015010309791750 |
| Certificado CQC | CQC2015010309791750 |
| Certificado cULus | 20141015_E48139 |
| Declaración de conformidad - CCC | 2020980309000543 |
| Declaración de conformidad - CE | 1SVD981038-00 |
| Certificado DNV | TAA000015X-revision4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 142 mm |
| Embalaje Nivel 1 Largo | 122 mm |
| Embalaje Nivel 1 Alto | 117 mm |
| Embalaje Nivel 1 Peso | 280 g |
| Embalaje Nivel 1 EAN | 4013614496912 |
| Clasificaciones y estándares externos | |
| Clase electrónica | V11.0 : 27370804 |
| Número E (Finlandia) | 3709067 |
| Número E (Noruega) | 4552620 |
| ETIM 6 | EC002572 - Motor management device |
| ETIM 7 | EC002572 - Motor management device |
| ETIM 8 | EC002572 - Motor management device |
| ETIM 9 | EC002572 - Motor management device |
| Código de categoría granular de IDEA (IGCC) | 4354 >> Motor control centers |
| Código de clasificación de objetos | B |
| UNSPSC | 39121104 |
| Característica | Valor |
|---|---|
| Corriente nominal de operación (EF006781) | 63 A |
| Tensión de servicio nominal Ue a 50 Hz CA (EF007029) | 1000 V |
| Tensión de servicio nominal Ue a 60 Hz CA (EF007030) | 1000 V |
| Frecuencia de funcionamiento nominal (EF007024) | 50 Hz |
| Módulo de detección de corriente (EF007501) | Sí |
| Módulo de detección de tensión (EF007492) | Sí |
| Tipo de técnica de conexión (EF008220) | Técnica de alimentación directa |
| Número de entradas analógicas (EF001994) | 0 |
| Número de salidas analógicas (EF001995) | 0 |
| Número de salidas, relacionadas con el contacto (EF006936) | 0 |
| Número de salidas electrónicas (EF006929) | 0 |
| Número de entradas digitales (EF001992) | 0 |
| Entradas para la conexión del termistor (EF007116) | Sí |
| Entrada para la detección de fallos a tierra (EF007115) | Sí |
| Entrada para sensores de temperatura analógicos (EF007114) | Sí |
| Función de conmutación (EF000189) | Estable mono |
| Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) | Conexión roscada |
| Tipo de interfaz (EF006977) | PROFIBUS |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
