Ver más grande

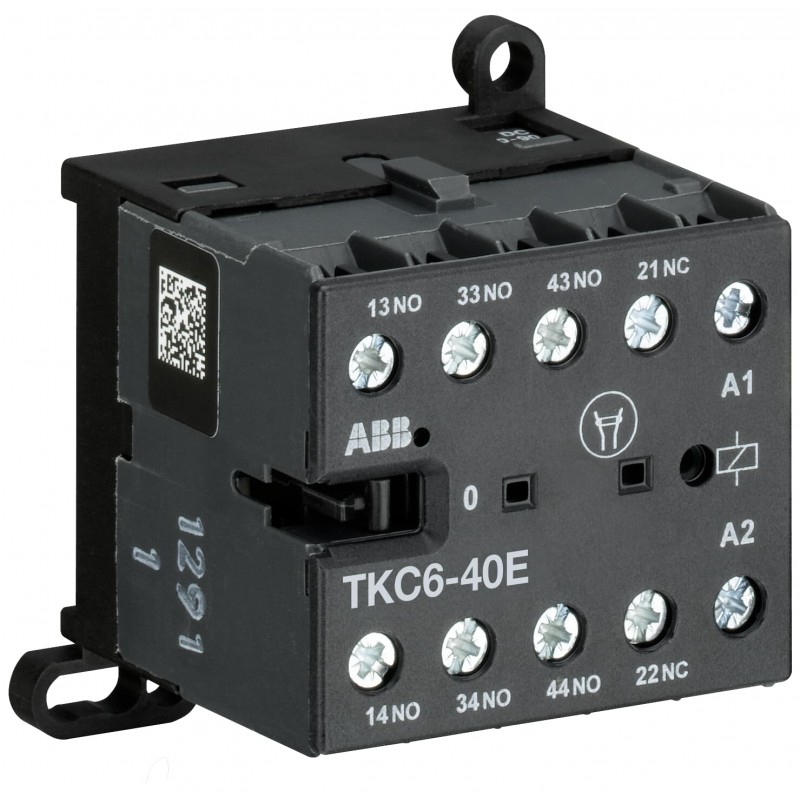

GJH1213061R6402 ABB TKC6-40E MINICONT. AUX. 77-143Vcc
GJH1213061R6402
ABB
TKC6-40E MINICONT. AUX. 77-143Vcc
TKC6-40E-62Mini Contactor Relay77 ... 143 V DC4NO0NCTerminales de tornillo
Componentes industriales de baja tensión > Contactor, relé
Contactores y relés térmicos > Minicontactores B6-B7
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC205064_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC102001C0202 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 52.5 mm |
| Largo del product | 46.5 mm |
| Alto del producto | 57.5 mm |
| Peso del product | 0.18 kg |
| Técnica | |
| Número de contactos principales NO | 0 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 4 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 4P |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| Tensión nominal de operación | Auxiliary Circuit 690 V AC |
| Auxiliary Circuit 250 V DC | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 Hz |
| Auxiliary Circuit 60 Hz | |
| Auxiliary Circuit DC | |
| Control Circuit DC | |
| Main Circuit 60 Hz | |
| Main Circuit 50 Hz | |
| Main Circuit DC | |
| Corriente térmica convencional de aire libre (Ith) | Circuito auxiliar 6 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 V) 4 A |
| (120 V) 4 A | |
| (240 V) 4 A | |
| (400 V) 3 A | |
| (500 V) 2 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2.5 A |
| (110 V) 0.7 A | |
| (220 / 240 V) 0.4 A | |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 6 A |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | Auxiliary Circuit 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 600 cycles per hour |
| (DC-13) 600 cycles per hour | |
| Durabilidad mecánica | Nr. Operations 10000000 cycle |
| Capacidad mínima de conmutación | 17 V |
| 5 mA | |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-5-1) for DC supply Uc Min. ... Uc Max. (at θ ≤ 55 °C) |
| Tensión nominal del circuito de control (Uc) | 77 ... 143 V DC |
| Consumo de la bobina | Valor medio de tenencia DC 5 W |
| Valor medio de extracción DC 5 W | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.32 W |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 1 ... 2.5 mm² |
| Flexible con férula aislada 1/2x 1 ... 2.5 mm² | |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Rígido 1/2x 1 ... 4 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 1 ... 2.5 mm² |
| Flexible con férula aislada 1/2x 1 ... 2.5 mm² | |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Rígido 1/2x 1 ... 4 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 9 mm |
| Grado de protección | Auxiliary Circuit Terminals IP20 |
| Control Circuit Terminals IP20 | |
| Destornillador recomendado | M3 |
| Pozidriv 1 | |
| Par de apriete | Auxiliary Circuit 0.8 ... 1.1 N·m |
| Control Circuit 0.8 ... 1.1 N·m | |
| Main Circuit 0.8 ... 1.1 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Tipo de minicontactor | Relé de mini contactor |
| Nombre del producto | Mini Contactor Relay |
| Observaciones | No CA6 or CAF6 mountable |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Auxiliary Circuit 600 V AC/DC |
| Clasificación de uso general UL/CSA | (600 V AC) 5 A |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -30 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 15g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 3g 3 ... 150 Hz |
| Resistencia a golpes y vibraciones según la norma IEC 61373 | Categoría 1, Clase B |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Instrucciones de desmontaje al final de la vida útil | 1SBC100156C0269 |
| Declaración Ambiental de Producto - EPD | 1SAC200409H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SAD101100-3101 |
| Declaración de conformidad - UKCA | 1SAD201100-3101 |
| Certificado EAC | 1SAA938001-2701 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 pieza |
| Embalaje Nivel 1 Ancho | 115 mm |
| Embalaje Nivel 1 Largo | 280 mm |
| Embalaje Nivel 1 Alto | 54 mm |
| Embalaje Nivel 1 Peso | 1.87 kg |
| Embalaje Nivel 1 EAN | 4013614412004 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC000196 - Contactor relay |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| Clase electrónica | V11.0 : 27371001 |
| UNSPSC | 39121500 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 143 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Corriente de funcionamiento nominal Ie, 400 V (EF001378) | 3 A |
| Tipo de conexión del circuito auxiliar (EF006820) | Conexión roscada |
| Método de montaje (EF000003) | Carril DIN |
| Interfaz (EF000594) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 4 |
| Número de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281) | 0 |
| Número de contactos auxiliares normalmente abiertos, extremo delantero (EF007282) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con indicador LED (EF005950) | No |
| Funcionamiento manual (EF002978) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| TKC6-40E MINICONT. AUX 77-143Vcc - ABB - TKC6-40E - GJH1213061R6402 | 96 Kbytes |
|
| TKC6-40E GJH1213061R6402 ABB TKC6-40E MINICONT. AUX 77-143Vcc | 72 Kbytes |
|
