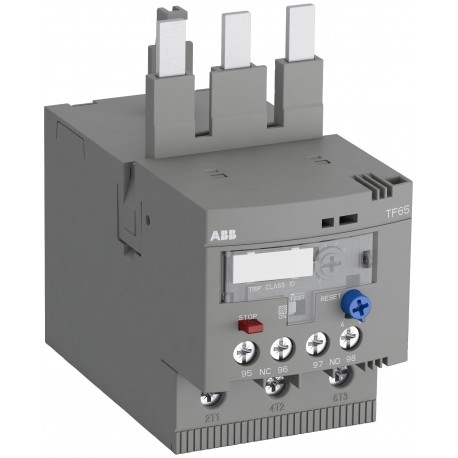

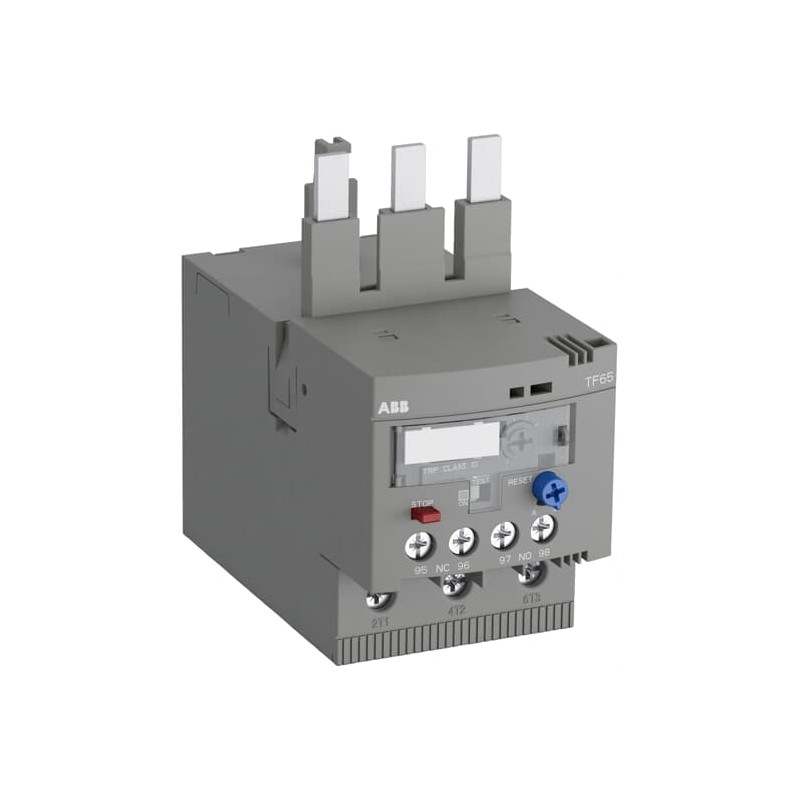

1SAZ811201R1002 ABB TF65-33 RELE TERMICO SOBRECARGA 25-33A
1SAZ811201R1002
ABB
TF65-33 RELE TERMICO SOBRECARGA 25-33A
TF65-33 Thermal Overload Relay 25 ... 33 A
Componentes industriales de baja tensión > Relé de sobrecarga térmica
Contactores y relés térmicos > Reles térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC106069D0201 |
| Instrucciones y manuales | 2CDC106051M6803 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Instrucciones de uso Ex | 2CDC106085M6801 |
| Curva característica tiempo-corriente | 1SAZ800502F0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 1SAZ800401F0001 |
| Dimensiones | |
| Ancho del product | 54.9 mm |
| Alto del producto | 101.4 mm |
| Largo del product | 106.9 mm |
| Peso del product | 0.372 kg |
| Technical | |
| Rango de ajuste | 25 ... 33 A |
| Tensión nominal de operación | Auxiliary Circuit 600 V AC/DC |
| Main Circuit 690 V AC | |
| Main Circuit 440 V DC | |
| Corriente nominal de funcionamiento (Ie) | 33 A |
| Frecuencia nominal (f) | Auxiliary Circuit 50 Hz |
| Auxiliary Circuit 60 Hz | |
| Auxiliary Circuit DC | |
| Main Circuit 50 Hz | |
| Main Circuit 60 Hz | |
| Tensión nominal soportada por impulsos (Uimp) | Auxiliary Circuit 6 kV |
| Main Circuit 8 kV | |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Número de polos | 3 |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 1 |
| Número de postes protegidos | 3 |
| Corriente térmica convencional de aire libre (Ith) | Auxiliary Circuit NC 6 A |
| Auxiliary Circuit NO 4 A | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (120 V) NC 3 A |
| (120 V) NO 0.5 A | |
| (240 V) NC 3 A | |
| (240 V) NO 0.5 A | |
| (400 V) NC 0.75 A | |
| (400 V) NO 0.5 A | |
| (500 V) NC 0.75 A | |
| (500 V) NO 0.5 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (125 V) NC 0.55 A |
| (125 V) NO 0.55 A | |
| (24 V) NC 1.25 A | |
| (24 V) NO 1.25 A | |
| (250 V) NC 0.27 A | |
| (250 V) NO 0.27 A | |
| (500 V) NC 0.15 A | |
| (500 V) NO 0.15 A | |
| (60 V) NC 0.55 A | |
| (60 V) NO 0.55 A | |
| Grado de protección | Housing IP20 |
| Main Circuit Terminals IP10 | |
| Grado de contaminación | 3 |
| Capacidad de conexión del circuito auxiliar | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Flexible 1/2x 0.75 ... 1 mm² | |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Rigid 1/2x 0.75 ... 4 mm² | |
| Capacidad de conexión del circuito principal | Flexible with Ferrule 1/2x 2.5 ... 10 mm² |
| Flexible with Ferrule 1x 2.5 ... 35 mm² | |
| Flexible with Insulated Ferrule 1x 2.5 ... 35 mm² | |
| Flexible with Insulated Ferrule 1/2x 2.5 ... 10 mm² | |
| Flexible 1/2x 2.5 ... 16 mm² | |
| Flexible 1x 2.5 ... 35 mm² | |
| Rigid 1/2x 2.5 ... 16 mm² | |
| Rigid 1x 2.5 ... 35 mm² | |
| Par de apriete | Auxiliary Circuit 1 ... 1.2 N·m |
| Main Circuit 4.0 ... 4.5 N·m | |
| Longitud de pelado del cable | Auxiliary Circuit 9 mm |
| Main Circuit 17 mm | |
| Destornillador recomendado | Auxiliary Circuit Pozidriv 2 |
| Main Circuit Pozidriv 2 | |
| Posición de montaje | 1 ... 6 |
| Pérdida de potencia | at Rated Operating Conditions per Pole 2.2 ... 3.8 W |
| Adecuado para | AF40 |
| AF52 | |
| AF65 | |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Technical UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Clasificación de los contactos UL/CSA | (NC:) B600 |
| (NC:) Q600 | |
| (NO:) Q600 | |
| (NO:) D300 | |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1x 12-2 AWG |
| Flexible 2x 12-6 AWG | |
| Stranded 1x 12-2 AWG | |
| Stranded 2x 12-6 AWG | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Flexible 1/2x 18-12 AWG |
| Stranded 1/2x 18-12 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 9 ... 11 in·lb |
| Main Circuit 35 ... 40 in·lb | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +70 °C |
| Operation Compensated -40 ... +70 °C | |
| Almacenamiento -50 ... +80 °C | |
| Compensación de la temperatura del aire ambiente | Yes |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | Business To Business |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Circular Value | |
| Instrucciones para el final de la vida | 1SAC200334H0001 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 1SAC200249H0001 |
| Información medioambiental | 1SAC200058H0009 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA941000-4601 |
| Certificado ABS | 1SAA941003-0101 |
| Certificado ATEX | 1SAA941005-3901 |
| Certificado BV | 1SAA941001-0203 |
| Certificado CB | 1SAA941015-2001 |
| Certificado CQC | CQC2014010309689432 |
| Declaración de conformidad - CCC | 2020980309000291 |
| Declaración de conformidad - CE | 1SAD101100-3503 |
| Declaración de conformidad - UKCA | 1SAD201100-3503 |
| Certificado DNV GL | 1SAA941004-0301 |
| Certificado EAC | 1SAA941002-2701 |
| Certificado IECEx | 1SAA941001-4001 |
| Certificado LR | 1SAA941003-0501 |
| Certificado RINA | RINA_ELE098115XG |
| Certificado RMRS | 1SAA941002-0701 |
| Certificado UL | E48139-20130329 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 piece |
| Embalaje Nivel 1 Ancho | 123 mm |
| Embalaje Nivel 1 Alto | 121 mm |
| Embalaje Nivel 1 Largo | 82 mm |
| Embalaje Nivel 1 Peso | 0.456 kg |
| Embalaje Nivel 1 EAN | 4013614482922 |
| Embalaje Nivel 2 Unidades | 12 piece |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Peso | 5.858 kg |
| Nivel de paquete 2 EAN | 4013614485329 |
| Clasificaciones | |
| Código de clasificación de objetos | F |
| ETIM 4 | EC000106 - Thermal overload relay |
| ETIM 5 | EC000106 - Thermal overload relay |
| ETIM 6 | EC000106 - Thermal overload relay |
| ETIM 7 | EC000106 - Thermal overload relay |
| ETIM 8 | EC000106 - Thermal overload relay |
| Clase electrónica | V11.0 : 27371501 |
| UNSPSC | 39122330 |
| Código de categoría granular de IDEA (IGCC) | 5366 >> Thermal overload relay |
| Número E (Finlandia) | 3706584 |
| Número E (Suecia) | 3210264 |
| Característica | Valor |
|---|---|
| Rango de corriente ajustable (EF008211) | 25 A |
| Tensión de servicio nominal máxima Ue (EF007357) | 690 V |
| Método de montaje (EF000003) | Acoplamiento directo |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 1 |
| Clase de disparo (EF006668) | CLASSE 10 |
| Función reset entrada (EF011940) | No |
| Función reset automática (EF011941) | Sí |
| Función reset pulsador (EF011942) | Sí |
