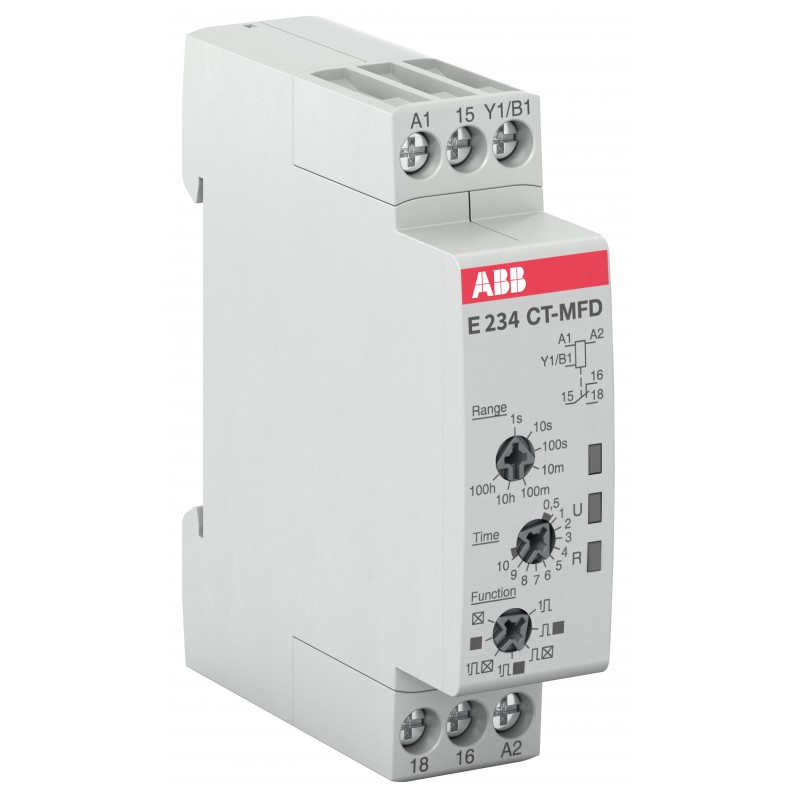

1SVR500020R0000 ABB Temporizador E234CT-MFD
1SVR500020R0000
ABB
Temporizador E234CT-MFD
Relés > Relé temporizador
Otros dispositivos modulares > Temporizadores-Contadores Horarios-Minuteros-Varios DESTO
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614350634 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500010M1000 |
| 1SVC500010M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC201307_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 70 mm |
| Largo del product | 63 mm |
| Peso del product | 0.053 kg |
| Técnica | |
| Tipo de relé temporizador | Retardo de encendido |
| Retardo de apagado | |
| Impulso ENCENDIDO | |
| Impulso desactivado | |
| Intermitente que comienza con ON | |
| Intermitente que comienza con OFF | |
| Formador de pulsos | |
| Rango de tiempo | 0.05 s ... 100 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 6 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 6 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | C300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | C300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | e0aa1514-0d42-475c-8c46-21e2c4970894 Germany |
| SCIP simplificado | 287b1696-1437-44f6-a1fb-8863919267de Germany |
| 0dd50e51-ec2a-4655-aa55-c3cb27acd810 Norway | |
| 6a9d57eb-b859-4838-a2a0-5486170b745e Poland | |
| aaa85095-4ef8-40d1-8cc7-917bffa6b055 Finland | |
| e2fe8584-b001-45f5-a102-1eeeca507bb6 Belgium | |
| 4cd6b646-b567-4bdf-b53c-22c191a3ceb2 Portugal | |
| 89441edc-003b-4530-82b2-79b2c0bd1f70 Italy | |
| 4ec856b5-2d4d-43db-b7a5-4c3296f95094 Sweden | |
| 799b99bc-0fae-4fba-9a16-69190a34b828 Bulgaria | |
| 4efe53c7-09df-4a0c-a91a-4eab263c0fca Greece | |
| 4b3b946f-105f-407a-90bb-0ce0fe3a6739 Estonia | |
| 9348c477-d4ba-4a1b-8a2d-bf6bf231df3b Czech Republic | |
| 83c0f73e-305e-46a8-be15-158f834b61cb Croatia | |
| ef970cfb-0ec0-43a3-8d19-7ffae88f0a7f Denmark | |
| 74e26912-0fbf-437f-800a-bbca2d11373f Germany | |
| c6f3272a-56e9-47a3-9308-105ecd29e9b6 Poland | |
| 95326808-0b44-4a46-83da-b6ec5066e4be Sweden | |
| 6ae784ea-130a-480d-bd0d-a3ef864ab338 France | |
| e3d09015-8b0c-4d32-97d5-fa4256a6231a Poland | |
| be2b7696-ecb6-4303-8d59-d908384f7c63 Hungary | |
| 2afdbe99-edb1-491d-b906-f0687aaa2a5b Netherlands | |
| f7b77236-0b1f-4dd4-809e-10c46217ed83 Hungary | |
| 347fffab-0756-45cb-908a-9f813117e73c Germany | |
| 406cdd50-1f38-4ac6-8231-706b0341bd08 Germany | |
| b1bf0c77-388e-4dfb-9718-5e257114e7f0 France | |
| a1b6efc3-a3af-4b14-b941-3f162477f7b1 Spain | |
| 3b167ba5-cba5-4545-ac82-fe4b9edbf04e Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981010-00 |
| Declaración de conformidad - UKCA | 1SVD981010-10 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 4013614350634 |
| Nivel de paquete 2 EAN | 4013614580215 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712639 |
| Número E (Noruega) | 4364060 |
| Número E (Suecia) | 4033001 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | Sí |
| Función de temporización de reposo (EF003401) | Sí |
| Función activada (EF003378) | Sí |
| Función de final de apagado (EF003402) | Sí |
| Función estrella-triángulo (EF003380) | No |
| Función de conformación de impulsos (EF003403) | Sí |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | Sí |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | Sí |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 6 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 1 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 1 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | No |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 17.5 mm |
| Altura (EF000040) | 70 mm |
| Profundidad (EF000049) | 63 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| Temporizador E234CT-MFD - ABB - E234CT-MFD - 1SVR500020R0000 | 93 Kbytes |
|
| E234CT-MFD 1SVR500020R0000 ABB Temporizador E234CT-MFD | 73 Kbytes |
|
