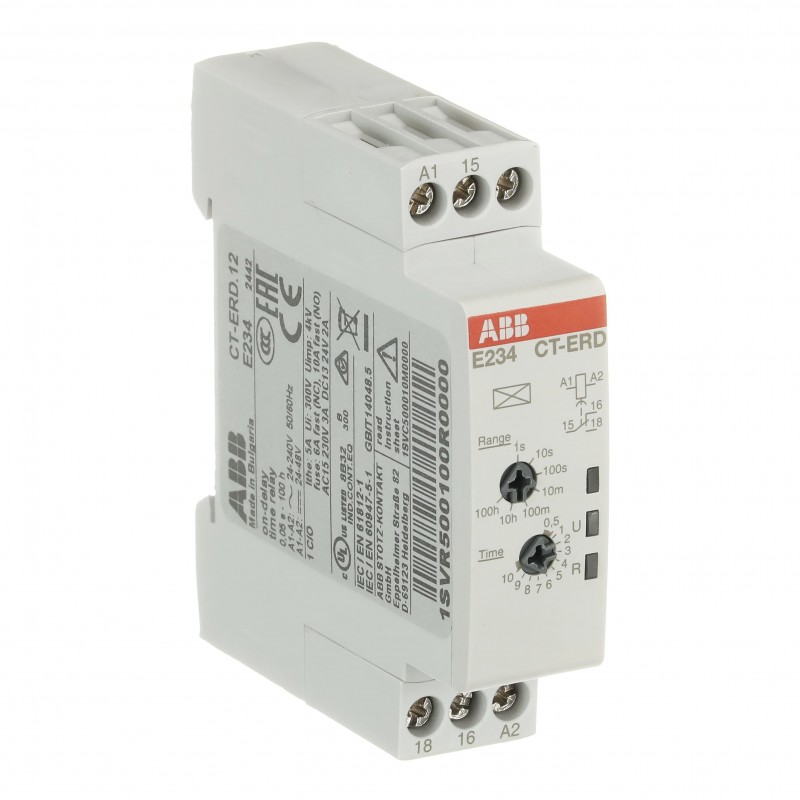

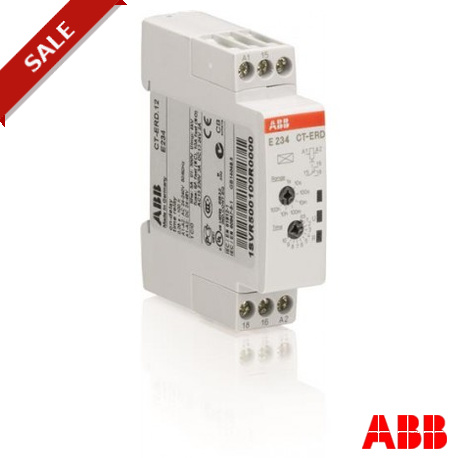

1SVR500100R0000 ABB Temporizador E234CT-ERD.12
1SVR500100R0000
ABB
Temporizador E234CT-ERD.12
Relés > Relé temporizador
Otros dispositivos modulares > Temporizadores-Contadores Horarios-Minuteros-Varios DESTO
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614350658 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500010M1000 |
| 1SVC500010M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC201307_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 70 mm |
| Largo del product | 63 mm |
| Peso del product | 0.052 kg |
| Técnica | |
| Tipo de relé temporizador | Retardo de encendido |
| Rango de tiempo | 0.05 s ... 100 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 6 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 6 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | C300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | C300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | fd48775a-6f36-4e9f-a96e-14298ce29582 Germany |
| SCIP simplificado | 2f835f88-02b7-4458-bcdb-8013fe8a6ac6 Germany |
| c0a3c6c6-5c86-4a3a-bfa5-14cdbf991a36 Germany | |
| 52ad026d-44c5-474c-92d5-cc2c06d0dd65 Hungary | |
| 0f5174c2-181a-4b87-8131-907b0b9f1f2c France | |
| f1ff7992-5a2e-4dd6-abad-032410217481 Norway | |
| d6c68938-687b-4e6e-a320-92ea05ed0445 Poland | |
| b5370cad-2f83-4263-8a39-819fb27a15c4 Portugal | |
| bb2e9c41-cb4a-4605-9ecc-1fbce74ad29d Hungary | |
| 22a78b91-3edf-4ceb-9e1b-434d3bc586f1 Greece | |
| b61eef43-7d29-40a8-8c7b-881f987ee97e Bulgaria | |
| ac64a76a-a0f5-4407-9c3a-0db546ac21a4 Estonia | |
| fac9fabe-1f65-4e29-afd2-faa346ac0f81 Sweden | |
| 9d075b2f-fa3a-4304-bfa9-b2f20de195ca Sweden | |
| 8dfbdd1f-4b38-4745-a463-4bcfa5fbe517 Poland | |
| 9c73ef2d-aefd-4b86-907f-80fdd403d061 France | |
| 7638da17-b776-4e84-89dd-6f33308a634c Denmark | |
| 9872eeb5-f555-4fe6-bf4d-eb233578f096 Finland | |
| 551df2e5-c747-4f13-915f-e2c81773055f Italy | |
| 0e707a1f-a668-4c88-91e2-80dbcaef10f7 Belgium | |
| e328b804-066c-4ffb-be46-247b3598f9de Czech Republic | |
| 971e5c5b-c97a-42a3-b785-1476b25b3bb1 Poland | |
| 99505722-148f-4802-b3bf-f34e8152c0b8 Netherlands | |
| 29c0cbbe-bf80-44e5-937a-25528e8d7f05 Croatia | |
| 32abf4db-d1a4-4892-9a14-c06800462e75 Germany | |
| ca68f2ea-82e6-4236-8f94-e0fb31697573 Germany | |
| 45753629-a4fb-4131-b48b-b827206a2a82 Spain | |
| 28db0e26-9d87-49dd-972e-7f1c85c95285 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981010-00 |
| Declaración de conformidad - UKCA | 1SVD981010-10 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 4013614350658 |
| Nivel de paquete 2 EAN | 4013614580239 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712640 |
| Número E (Noruega) | 4364061 |
| Número E (Suecia) | 4033006 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| Temporizador E234CT-ERD - ABB - E234CT-ERD - 1SVR500100R0000 | 91 Kbytes |
|
| E234CT-ERD 1SVR500100R0000 ABB Temporizador E234CT-ERD | 60 Kbytes |
|
