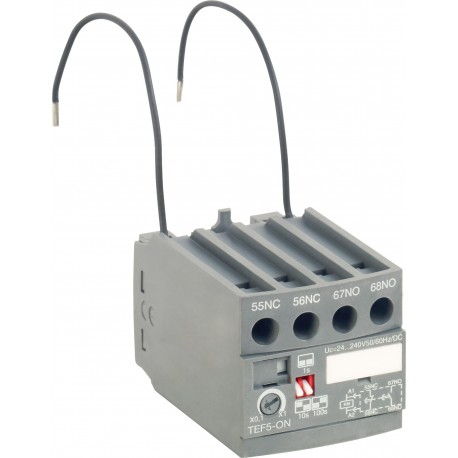

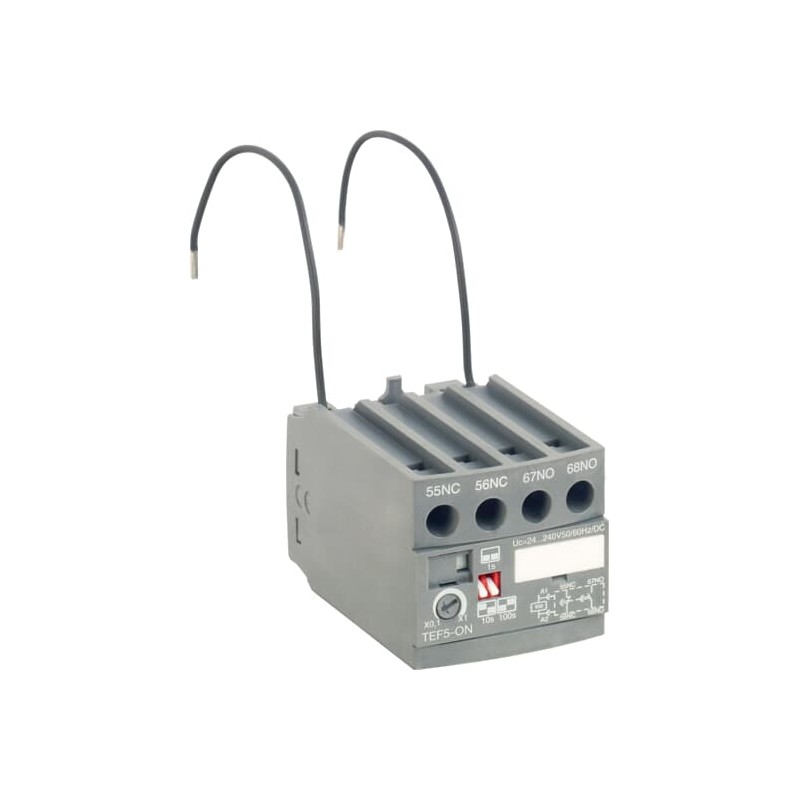

1SBN020312R1000 ABB TEF5-ON TEMPO ELECT.FRONTAL PARA CONT. A
1SBN020312R1000
ABB
TEF5-ON TEMPO ELECT.FRONTAL PARA CONT. A
TEF5-ON Frontal Electronic Timer
Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
Contactores y relés térmicos > Contactores "A" Gama Clásica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389091 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101034M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 44 mm |
| Largo del product | 62.5 mm |
| Alto del producto | 40.5 mm |
| Peso del product | 0.065 kg |
| Técnica | |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 2P |
| Normas | IEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18 |
| Tensión nominal de operación | Auxiliary Circuit 240 V AC |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 5 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 / 127 V) 3 A |
| (220 / 240 V) 1.5 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 1 A / 24 W |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 8 A |
| durante 1 s 8 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 400 V |
| según UL/CSA 300 V | |
| Tensión nominal soportada por impulsos (Uimp) | 4 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Pérdida de potencia | a 3 A por polo 0.1 W |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Par de apriete | Auxiliary Circuit 1 N·m |
| Tipo de terminal | Terminales de tornillo |
| Tipo de relé temporizador | Retardo de encendido |
| Adecuado para | GA75 |
| GAE75 | |
| UA16 | |
| UA26 | |
| UA30 | |
| UA50 | |
| UA63 | |
| UA75 | |
| AX06 | |
| AX09 | |
| AX12 | |
| AX18 | |
| AX25 | |
| AX32 | |
| AX40 | |
| AX50 | |
| AX65 | |
| AX80 | |
| Nombre del producto | Electronic Timer |
| Técnica UL/CSA | |
| Par de apriete UL/CSA | Auxiliary Circuit 9 in·lb |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -40 ... +80 °C |
| Funcionamiento -25 ... +70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 9e8b39de-3abc-4130-a15d-2cff7a91006d China |
| SCIP simplificado | 07d39671-6d7f-4424-8364-59d751cdf368 Croatia |
| 158fdf49-d235-4747-9b7f-f21f326e17c8 Norway | |
| 16f3bcbb-3e14-4ac8-ae80-7e525531c2bb Czech Republic | |
| 1781bf6d-7045-41b5-b308-0ee32d679f02 Hungary | |
| 2d218c63-267f-4392-a9f4-7667839cdf8f France | |
| 42cabc4b-5292-4a50-af64-2a1ca8a94084 Netherlands | |
| 45e6509c-51ba-4f66-892f-37243cb9e1e0 Estonia | |
| 7386a20d-7305-4c55-9260-54f8f0e2269c Finland | |
| 8ba0e927-9d8b-4b64-80cb-6aaaecbf3f2c Bulgaria | |
| 93413389-a246-4d32-b6b3-f3fe4db08469 Greece | |
| a05aa626-b1e2-4bae-b6ae-2c85e74de96e Poland | |
| a8a9a0a7-1e5d-435f-ad64-f804e8eceb49 Sweden | |
| b3ade443-953d-4713-b4ba-392499cdeb80 Portugal | |
| cdee9565-e416-4515-b94c-c3fdee91e5a8 Denmark | |
| ec7501d2-9f1f-487f-a558-7c9452ec4470 Belgium | |
| efe2e1c1-4d4e-40af-9c7d-2d1d0d2beec7 Spain | |
| ffa0a95b-340c-43f6-94e9-313ab6e621cb Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_CN46281 |
| Certificado CCC | CCC_2012010303572179 |
| Certificado CQC | CQC2012010303572179 |
| Declaración de conformidad - CCC | 2020980303000172 |
| Declaración de conformidad - CE | 1SBD250812U1000 |
| Declaración de conformidad - UKCA | 1SBD250829U1000 |
| Certificado UL | UL-US-L252354-192-31702102-2 |
| UL-CA-L252354-392-31702102-2 | |
| Tarjeta de listado UL | UL_E252354 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 82 mm |
| Embalaje Nivel 1 Largo | 56 mm |
| Embalaje Nivel 1 Alto | 51 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 3471522387103 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002060 - Timer block |
| Clase electrónica | V11.0 : 27371308 |
| UNSPSC | 39121523 |
| Código de categoría granular de IDEA (IGCC) | 4746 >> Timer controls |
| Número E (Finlandia) | 2712547 |
| Característica | Valor |
|---|---|
| Tipo de accesorio/repuesto (EF000215) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| TEF5-ON TEMPO ELECTR. CONTACTOR A - ABB - TEF5-ON - 1SBN020312R1000 | 90 Kbytes |
|
| TEF5-ON 1SBN020312R1000 ABB TEF5-ON TEMPO ELECTR. CONTACTOR A | 64 Kbytes |
|
