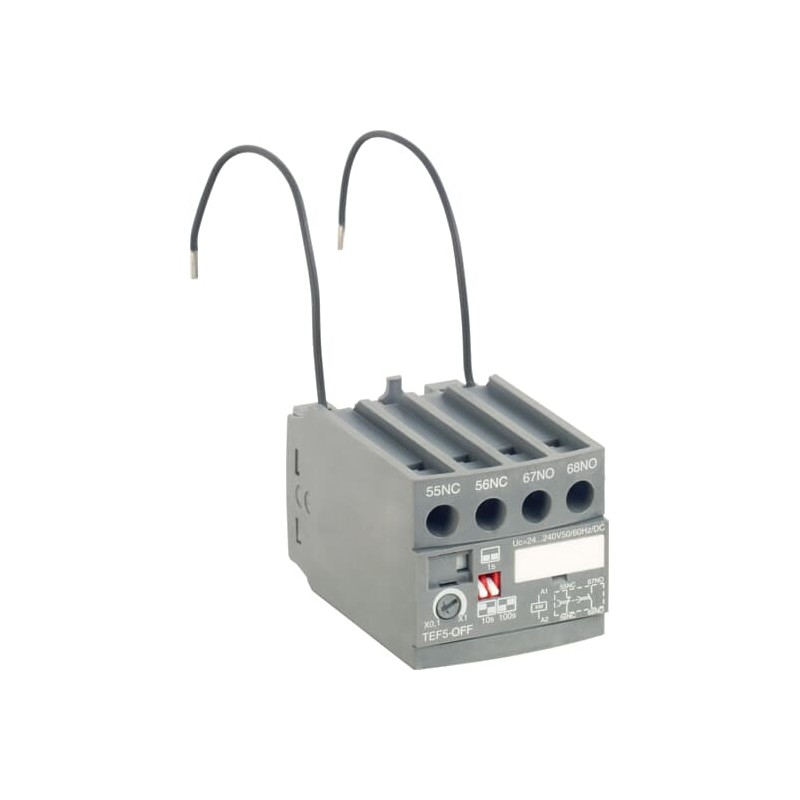

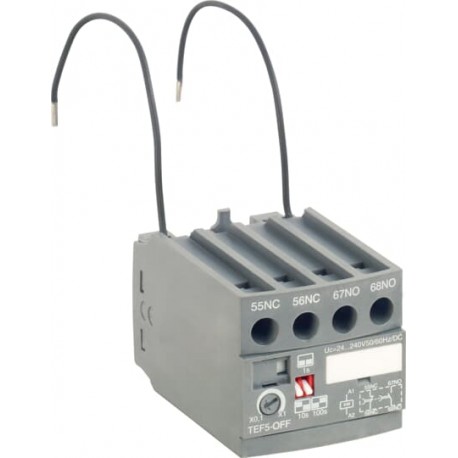

1SBN020314R1000 ABB TEF5-OFF TEMPO ELECT.RONTAL PARA CONT. A
1SBN020314R1000
ABB
TEF5-OFF TEMPO ELECT.RONTAL PARA CONT. A
TEF5-OFF Frontal Electronic Timer
Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
Contactores y relés térmicos > Contactores "A" Gama Clásica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389091 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101034M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 44 mm |
| Largo del product | 62.5 mm |
| Alto del producto | 40.5 mm |
| Peso del product | 0.065 kg |
| Técnica | |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 2P |
| Normas | IEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18 |
| Tensión nominal de operación | Auxiliary Circuit 240 V AC |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 5 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 / 127 V) 3 A |
| (220 / 240 V) 1.5 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 1 A / 24 W |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 8 A |
| durante 1 s 8 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 400 V |
| según UL/CSA 300 V | |
| Tensión nominal soportada por impulsos (Uimp) | 4 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 1800 cycles per hour |
| Pérdida de potencia | a 3 A por polo 0.1 W |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Par de apriete | Auxiliary Circuit 1 N·m |
| Tipo de terminal | Terminales de tornillo |
| Tipo de relé temporizador | Retardo de apagado |
| Adecuado para | GA75 |
| GAE75 | |
| UA16 | |
| UA26 | |
| UA30 | |
| UA50 | |
| UA63 | |
| UA75 | |
| AX06 | |
| AX09 | |
| AX12 | |
| AX18 | |
| AX25 | |
| AX32 | |
| AX40 | |
| AX50 | |
| AX65 | |
| AX80 | |
| Nombre del producto | Electronic Timer |
| Técnica UL/CSA | |
| Par de apriete UL/CSA | Auxiliary Circuit 9 in·lb |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -40 ... +80 °C |
| Funcionamiento -25 ... +70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 558c7d79-298b-4357-9b83-3f7a9b422347 China |
| SCIP simplificado | 08e37ca3-5d22-444e-98b0-891735378f04 Belgium |
| 1bd421f3-ef13-4b3b-ada7-daaccd56bc54 Spain | |
| 2b4db3cc-64fd-4efb-927d-1aaf9eed59d2 Estonia | |
| 3f5c1c26-1399-4496-a6b8-cfcc7feb5510 Portugal | |
| 4136a78e-da09-4d39-8fb5-4512423930c1 Netherlands | |
| 49bb457f-85ae-42c8-8dd2-c84f12a376af France | |
| 55400e9d-e711-4d00-b1f8-d0b4e20eefd0 Finland | |
| 62ed8fca-a389-4850-8e14-0e9a315e2936 Norway | |
| 713d8d76-63c6-4625-95d7-5248a30649e1 Croatia | |
| 85e52914-8303-444b-9782-0ec4956b9954 Bulgaria | |
| 873b8437-0707-49b8-8d6d-05438d310fc2 Denmark | |
| 897de768-cb8a-4c02-83ba-d48aca1caf64 Greece | |
| 945a89dd-61a0-480a-9e12-daa76393a9ad Hungary | |
| ab5a7041-0b61-465a-8999-028520facbdf Germany | |
| ac419e7d-8502-464e-9b93-ed119e649da6 Poland | |
| bd0b68be-d8cd-40f9-9281-22c589cdc83b Czech Republic | |
| f8ac36cd-c68a-43d6-a98a-cf39388ce926 Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_CN46281 |
| Certificado CCC | CCC_2012010303572179 |
| Certificado CQC | CQC2012010303572179 |
| Declaración de conformidad - CCC | 2020980303000172 |
| Declaración de conformidad - CE | 1SBD250812U1000 |
| Declaración de conformidad - UKCA | 1SBD250829U1000 |
| Certificado UL | UL-US-L252354-192-31702102-2 |
| UL-CA-L252354-392-31702102-2 | |
| Tarjeta de listado UL | UL_E252354 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 82 mm |
| Embalaje Nivel 1 Largo | 56 mm |
| Embalaje Nivel 1 Alto | 51 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 3471522387110 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002060 - Timer block |
| Clase electrónica | V11.0 : 27371308 |
| UNSPSC | 39121523 |
| Código de categoría granular de IDEA (IGCC) | 4746 >> Timer controls |
| Número E (Finlandia) | 2712546 |
| Característica | Valor |
|---|---|
| Tipo de accesorio/repuesto (EF000215) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| TEF5-OFF TEMPO ELECTR. CONTACTOR A - ABB - TEF5-OFF - 1SBN020314R1000 | 90 Kbytes |
|
| TEF5-OFF 1SBN020314R1000 ABB TEF5-OFF TEMPO ELECTR. CONTACTOR A | 64 Kbytes |
|
