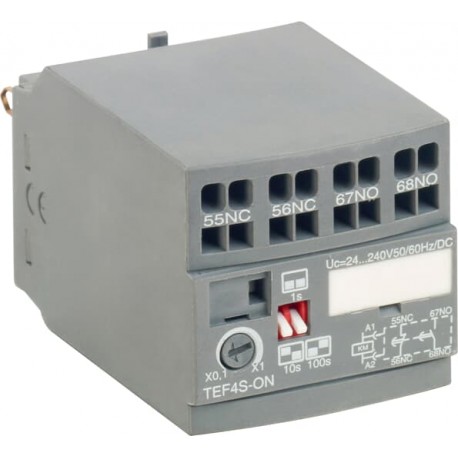

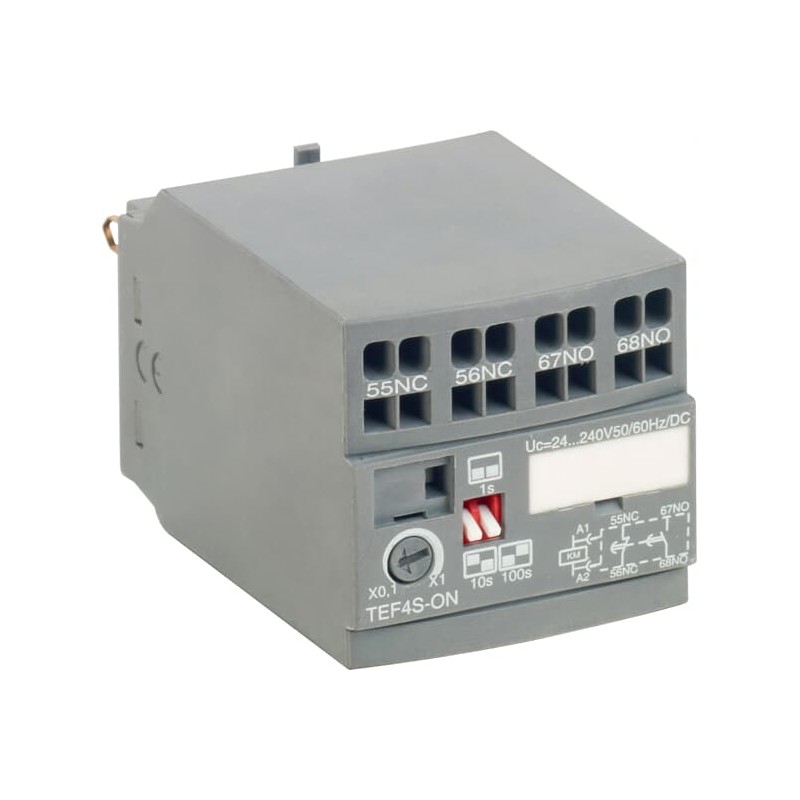

1SBN020113R1000 ABB TEF4S-ON TEMPO. MONTAJE FRONTAL CONT. AF
1SBN020113R1000
ABB
TEF4S-ON TEMPO. MONTAJE FRONTAL CONT. AF
TEF4S-ON Frontal Electronic Timer
Relés > Bloque temporizador
Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389091 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101026M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 43 mm |
| Largo del product | 67.7 mm |
| Alto del producto | 41.3 mm |
| Peso del product | 0.065 kg |
| Técnica | |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 2P |
| Normas | IEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18 |
| Tensión nominal de operación | Auxiliary Circuit 240 V AC |
| Auxiliary Circuit 24 V DC | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 5 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 / 127 V) 3 A |
| (220 / 240 V) 1.5 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 1 A / 24 W |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 8 A |
| durante 1 s 8 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 400 V |
| según UL/CSA 300 V | |
| Tensión nominal soportada por impulsos (Uimp) | 4 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Pérdida de potencia | a 3 A por polo 0.1 W |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Tipo de terminal | Terminales de resorte |
| Tipo de relé temporizador | Retardo de encendido |
| Adecuado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NFC22E | |
| NFC31E | |
| NFC40E | |
| Nombre del producto | Electronic Timer |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -40 ... +80 °C |
| Funcionamiento -25 ... +70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 3 g y posición abierta de 2 g 5 ... 300 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP simplificado | 00487722-26a1-433c-a1ca-578bc1667769 Czech Republic |
| 0ae0c6d7-a2c0-4fff-926a-7a3fbc7afe62 Belgium | |
| 0f6c6c34-ccc6-4c74-9ff8-6049ba648255 Finland | |
| 114c03da-f337-4c27-853a-20e8c89f4507 Estonia | |
| 27de9d8c-be07-4f38-99e2-f6d06fb7e89d Spain | |
| 2e514bb0-be1e-4315-8056-906421ebd93e France | |
| 33bceb63-2e2a-4dae-b25a-91525eddbce1 Poland | |
| 3e67ff21-c208-4a8c-b2b9-1ef7349c938a Bulgaria | |
| 47ac1fea-6e09-4f03-9092-851c4a7d7d5b Norway | |
| 49e5af5b-4efa-4d0b-9f8e-5d26f079db37 Portugal | |
| 61a5696c-670b-450a-bd00-640e9f9d8449 Denmark | |
| 6559abd5-b470-49b4-829b-e683d8176bf6 Greece | |
| 6accbe78-9600-4405-9eb0-fe7ae3606a10 Sweden | |
| cef12673-c4b2-4fcd-9b1b-1142d1a81a47 Hungary | |
| db864101-e6ea-4691-8629-9c4c9368d046 Netherlands | |
| de71d46d-12cc-4fff-a1d8-0f94c0240cd2 Germany | |
| e6a746b2-8ef8-4ef1-99d6-930ccaa95c74 Croatia | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado CB | CB_CN46281 |
| Certificado CCC | CCC_2012010303572179 |
| Certificado CQC | CQC2012010303572179 |
| Declaración de conformidad - CCC | 2020980303000172 |
| Declaración de conformidad - CE | 1SBD250008U1000 |
| Declaración de conformidad - UKCA | 1SBD250039U1000 |
| Certificado UL | UL-US-L252354-192-31702102-2 |
| UL-CA-L252354-392-31702102-2 | |
| Tarjeta de listado UL | UL_E252354 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 82 mm |
| Embalaje Nivel 1 Largo | 56 mm |
| Embalaje Nivel 1 Alto | 51 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 3471523130647 |
| Embalaje Nivel 2 Unidades | caja 80 pieza |
| Embalaje Nivel 2 Ancho | 254 mm |
| Embalaje Nivel 2 Largo | 319 mm |
| Embalaje Nivel 2 Alto | 200 mm |
| Embalaje Nivel 2 Peso | 5.2 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC002060 - Timer block |
| ETIM 8 | EC002060 - Timer block |
| ETIM 9 | EC002060 - Timer block |
| Clase electrónica | V11.0 : 27371308 |
| UNSPSC | 39121500 |
| Número E (Finlandia) | 3708073 |
| Característica | Valor |
|---|---|
| Función de conmutación (EF000189) | Funcionamiento retardado |
| Tiempo de respuesta (EF005922) | 0.1 s |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos normalmente cerrados (EF008255) | 1 |
| Número de contactos inversores (EF008257) | 0 |
| Modo de acción (EF004139) | Electrónico |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| TEF4S-ON TEMPO. MONTAJE FRONTAL CONT. AF - ABB - TEF4S-ON - 1SBN020113R1000 | 92 Kbytes |
|
| TEF4S-ON 1SBN020113R1000 ABB TEF4S-ON TEMPO. MONTAJE FRONTAL CONT. AF | 75 Kbytes |
|
