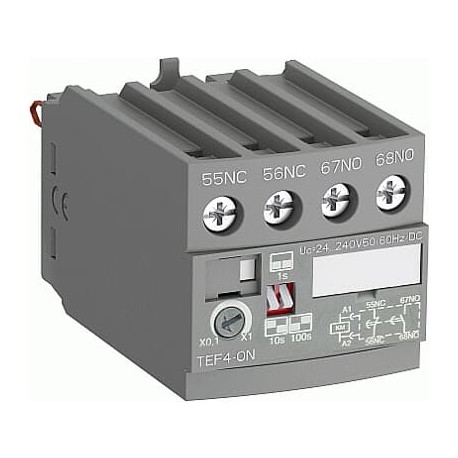

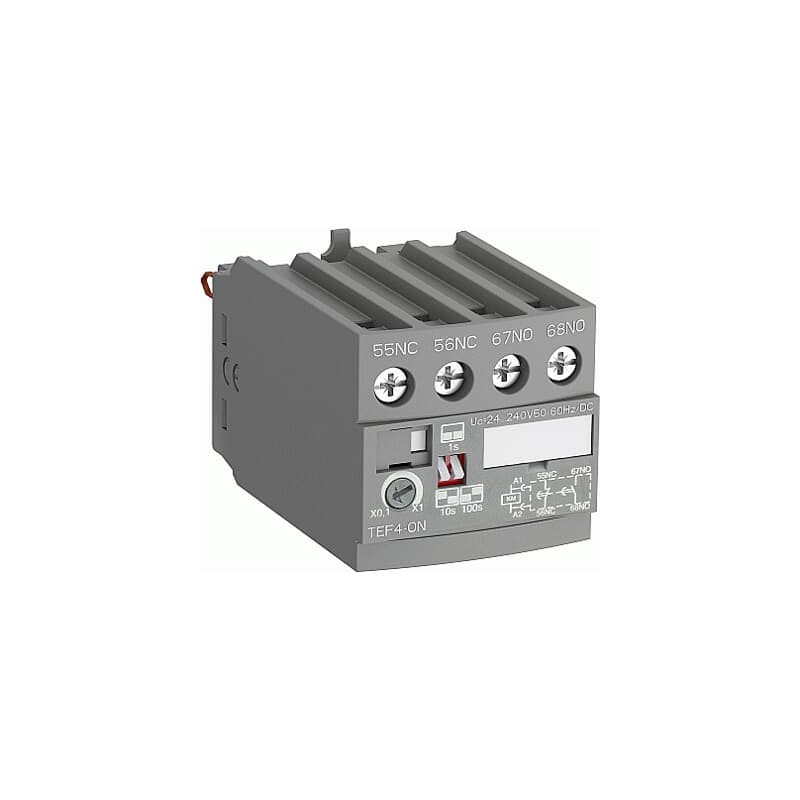

1SBN020112R1000 ABB TEF4-ON TEMPO. ELECTR.FRONTAL CONTACT AF
1SBN020112R1000
ABB
TEF4-ON TEMPO. ELECTR.FRONTAL CONTACT AF
TEF4-ON Frontal Electronic Timer
Relés > Bloque temporizador
Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389091 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101026M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 43 mm |
| Largo del product | 67.7 mm |
| Alto del producto | 41.6 mm |
| Peso del product | 0.065 kg |
| Técnica | |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 2P |
| Normas | IEC/EN 60947-5-1, UL 508, UL 60335-2-40 LZGH2 A2L, CSA C22-2 No. 14-18, CSA C22.2 No. 60335-2-40 LZGH2 A2L |
| Tensión nominal de operación | Auxiliary Circuit 240 V AC |
| Auxiliary Circuit 24 V DC | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 5 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 / 127 V) 3 A |
| (220 / 240 V) 1.5 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 1 A / 24 W |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 8 A |
| durante 1 s 8 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 400 V |
| según UL/CSA 300 V | |
| Tensión nominal soportada por impulsos (Uimp) | 4 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Pérdida de potencia | a 3 A por polo 0.1 W |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.5 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Par de apriete | Auxiliary Circuit 1.2 N·m |
| Tipo de terminal | Terminales de tornillo |
| Tipo de relé temporizador | Retardo de encendido |
| Adecuado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NFC22E | |
| NFC31E | |
| NFC40E | |
| Nombre del producto | Electronic Timer |
| Técnica UL/CSA | |
| Par de apriete UL/CSA | Auxiliary Circuit 11 in·lb |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -40 ... +80 °C |
| Funcionamiento -25 ... +70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 3 g y posición abierta de 2 g 5 ... 300 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 97073e4f-8bb2-4aee-b212-91f7b6ef7384 China |
| SCIP simplificado | 55fde234-e5fd-4fb4-a21a-ef9638c95391 Portugal |
| 366394a3-e986-4596-b935-68d7ff49e443 Estonia | |
| 076cfc3f-e8ea-4d16-99c3-c0bf6638a963 Poland | |
| 8bd0fc0b-516c-4dff-a1a0-af5b448d34cc Sweden | |
| d2411e78-8664-4a7e-a6c4-5158470276de Bulgaria | |
| 2c8f5a6a-8a54-4194-837e-53c6d56c2970 Germany | |
| 537934c6-88db-4ec8-be26-d4c86ca36be2 France | |
| e5bfb542-9cb2-4488-a8ec-aa75db2b0661 Sweden | |
| 7091ab00-8071-4b74-9681-3d32837ca129 Germany | |
| 85e6523c-2c2c-4ac0-931f-f5a6f1978bf4 France | |
| f19b4a05-ccfa-49c6-b6f6-b7bbd7b6dd38 Spain | |
| 0c220aa3-af06-4246-b1d4-1863b7b9f033 Hungary | |
| 9f2bdf89-aab8-48c9-8fbe-d94c5803cace Belgium | |
| 8bed182e-6f48-4d86-a6ea-d158ca93029b Greece | |
| bcd937f0-2283-4513-9602-5be0f1364a5f Hungary | |
| 11ee9f07-cc5a-4aa1-a394-c7bb8dee301f Netherlands | |
| abd3576b-99eb-45d3-aaa5-6f7b6ac7b0cf Poland | |
| f2fc2781-2f32-4e9f-ada8-4c182cc40b46 Czech Republic | |
| e2cedb92-a5b7-40f1-9d04-c02f19a4fc9c Germany | |
| fee9314d-7d8b-469a-8548-da3de3096ec7 Denmark | |
| 64b500cc-74fe-4fb2-8028-ce86ce961e87 Germany | |
| bfff5e44-9b71-4899-9f6f-c8ba6fa56bbe Finland | |
| 09a118af-4833-4e39-8301-812fa3f87c63 Belgium | |
| 3392838b-e9c4-43dd-a82e-def606d4f065 Germany | |
| 3c6e0337-d0b1-4527-8f2c-31976f7043c3 Croatia | |
| ecbf7f21-941e-4685-bdac-60e57647f8e7 Norway | |
| cf60ec30-c7df-4476-ac99-0d88d11f7222 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – UL | 9AKK108469A4895 |
| 9AKK108469A4896 | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado CB | CB_CN46281 |
| Certificado CCC | CCC_2012010303572179 |
| Certificado CQC | CQC2012010303572179 |
| Declaración de conformidad - CCC | 2020980303000172 |
| Declaración de conformidad - CE | 1SBD250008U1000 |
| Declaración de conformidad - UKCA | 1SBD250039U1000 |
| Certificado UL | UL-US-L252354-192-31702102-2 |
| UL-CA-L252354-392-31702102-2 | |
| Tarjeta de listado UL | UL_E252354 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 82 mm |
| Embalaje Nivel 1 Largo | 56 mm |
| Embalaje Nivel 1 Alto | 51 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 3471523130630 |
| Embalaje Nivel 2 Unidades | caja 80 pieza |
| Embalaje Nivel 2 Ancho | 254 mm |
| Embalaje Nivel 2 Largo | 319 mm |
| Embalaje Nivel 2 Alto | 200 mm |
| Embalaje Nivel 2 Peso | 5.2 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC002060 - Timer block |
| ETIM 8 | EC002060 - Timer block |
| ETIM 9 | EC002060 - Timer block |
| Clase electrónica | V11.0 : 27371308 |
| UNSPSC | 39121523 |
| Código de categoría granular de IDEA (IGCC) | 4746 >> Timer controls |
| Número E (Finlandia) | 3706012 |
| Número E (Suecia) | 3210205 |
| Característica | Valor |
|---|---|
| Función de conmutación (EF000189) | Funcionamiento retardado |
| Tiempo de respuesta (EF005922) | 0.1 s |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos normalmente cerrados (EF008255) | 1 |
| Número de contactos inversores (EF008257) | 0 |
| Modo de acción (EF004139) | Electrónico |
