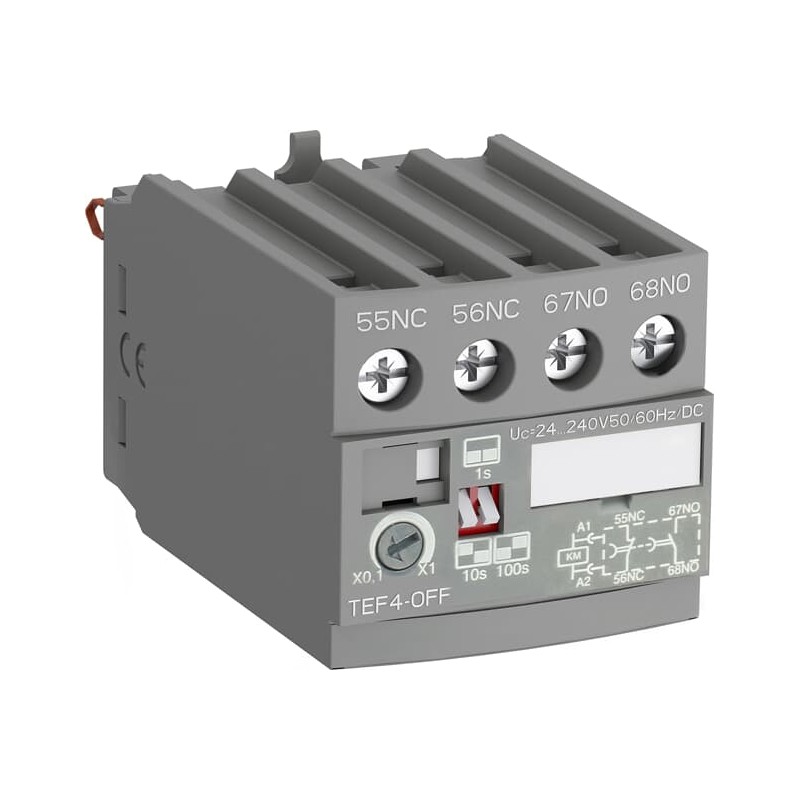

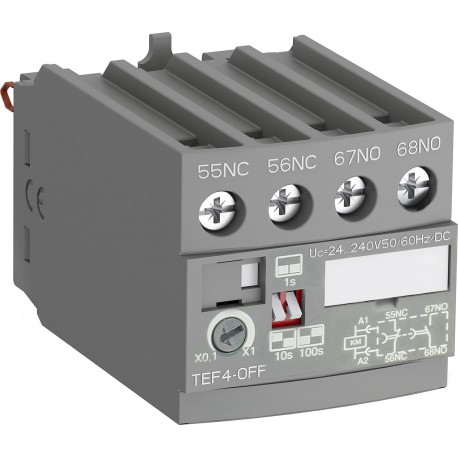

1SBN020114R1000 ABB TEF4-OFF TEMPO.ELECTR.FRONTAL CONTACT AF
1SBN020114R1000
ABB
TEF4-OFF TEMPO.ELECTR.FRONTAL CONTACT AF
TEF4-OFF Frontal Electronic Timer
Relés > Bloque temporizador
Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389091 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101026M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 43 mm |
| Largo del product | 67.7 mm |
| Alto del producto | 41.6 mm |
| Peso del product | 0.065 kg |
| Técnica | |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 2P |
| Normas | IEC/EN 60947-5-1, UL 508, UL 60335-2-40 LZGH2 A2L, CSA C22-2 No. 14-18, CSA C22.2 No. 60335-2-40 LZGH2 A2L |
| Tensión nominal de operación | Auxiliary Circuit 240 V AC |
| Auxiliary Circuit 24 V DC | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 5 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 / 127 V) 3 A |
| (220 / 240 V) 1.5 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 1 A / 24 W |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 8 A |
| durante 1 s 8 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 400 V |
| según UL/CSA 300 V | |
| Tensión nominal soportada por impulsos (Uimp) | 4 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 1800 cycles per hour |
| Pérdida de potencia | a 3 A por polo 0.1 W |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.5 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Par de apriete | Auxiliary Circuit 1.2 N·m |
| Tipo de terminal | Terminales de tornillo |
| Tipo de relé temporizador | Retardo de apagado |
| Adecuado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NFC22E | |
| NFC31E | |
| NFC40E | |
| Nombre del producto | Electronic Timer |
| Técnica UL/CSA | |
| Par de apriete UL/CSA | Auxiliary Circuit 11 in·lb |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -40 ... +80 °C |
| Funcionamiento -25 ... +70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 3 g y posición abierta de 2 g 5 ... 300 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | b815070a-c1ae-446c-8830-f5e7343c90e3 China |
| SCIP simplificado | 11c817ed-31a4-4977-b0dd-1162db7cb10c Spain |
| 15c76503-c6f1-4ee1-832b-ceb0ad9fe9e9 Portugal | |
| 1fa69680-2f31-4794-aab9-23b4087c8076 Denmark | |
| 20e8813b-5482-4fea-93d4-5230bc39c1d8 Norway | |
| 225c7b71-f643-4f44-8c09-30e88cd17843 Croatia | |
| 318e3444-c94e-4b83-85ee-e2846fc4ff31 Sweden | |
| 5998dffb-48c5-4be3-ae8b-3dbc5d4fe2c2 Netherlands | |
| 79d086db-9aa6-45a4-bd52-3beca3219ba4 Estonia | |
| 7b3f7b87-74ed-477e-93b7-dba01cbaa9c0 Belgium | |
| 86506ecb-3cbf-4f40-bf03-b7d919ed9e67 Bulgaria | |
| 96c85ef8-bbb9-4a72-ad6c-3aefa287513e Finland | |
| a3524abc-bdf2-4f1a-b069-186f94ab488c France | |
| ec0e3194-0957-457f-bd74-bf82d2549c21 Hungary | |
| ed05cee5-4eea-4878-8cac-6aa8cdf480c2 Greece | |
| ee268d0c-872c-4665-a6bd-ef18c2878822 Germany | |
| f565d392-fc63-4a59-b5ae-d29b8611b3ea Czech Republic | |
| fb8f014a-de21-420e-8516-01cd94bb251e Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – UL | 9AKK108469A4895 |
| 9AKK108469A4896 | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado CB | CB_CN46281 |
| Certificado CCC | CCC_2012010303572179 |
| Certificado CQC | CQC2012010303572179 |
| Declaración de conformidad - CCC | 2020980303000172 |
| Declaración de conformidad - CE | 1SBD250008U1000 |
| Declaración de conformidad - UKCA | 1SBD250039U1000 |
| Certificado UL | UL-US-L252354-192-31702102-2 |
| UL-CA-L252354-392-31702102-2 | |
| Tarjeta de listado UL | UL_E252354 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 82 mm |
| Embalaje Nivel 1 Largo | 56 mm |
| Embalaje Nivel 1 Alto | 51 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 3471523130654 |
| Embalaje Nivel 2 Unidades | caja 80 pieza |
| Embalaje Nivel 2 Ancho | 254 mm |
| Embalaje Nivel 2 Largo | 319 mm |
| Embalaje Nivel 2 Alto | 200 mm |
| Embalaje Nivel 2 Peso | 5.2 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC002060 - Timer block |
| ETIM 8 | EC002060 - Timer block |
| ETIM 9 | EC002060 - Timer block |
| Clase electrónica | V11.0 : 27371308 |
| UNSPSC | 39121523 |
| Código de categoría granular de IDEA (IGCC) | 4746 >> Timer controls |
| Número E (Finlandia) | 3706000 |
| Número E (Suecia) | 3210257 |
| Característica | Valor |
|---|---|
| Función de conmutación (EF000189) | Retardo de tiempo desactivado |
| Tiempo de respuesta (EF005922) | 0.1 s |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos normalmente cerrados (EF008255) | 1 |
| Número de contactos inversores (EF008257) | 0 |
| Modo de acción (EF004139) | Electrónico |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| TEF4-OFF TEMPO ELECTR. CONTACTOR AF - ABB - TEF4-OFF - 1SBN020114R1000 | 93 Kbytes |
|
| TEF4-OFF 1SBN020114R1000 ABB TEF4-OFF TEMPO ELECTR. CONTACTOR AF | 81 Kbytes |
|
