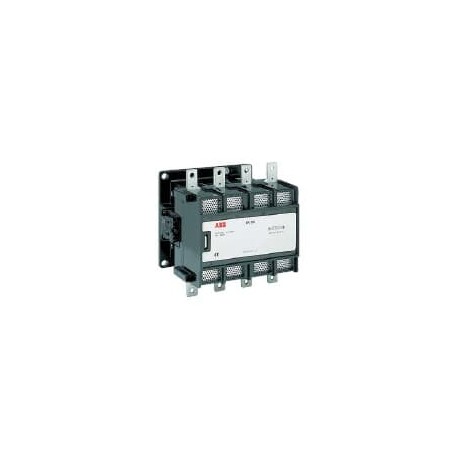

SK827041-WE ABB EK550-40-21 CONTACTOR 4P BOB. 77-143Vc.c
SK827041-WE
ABB
EK550-40-21 CONTACTOR 4P BOB. 77-143Vc.c
EK550-40-21 77-143V DC Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 5309660-30 |
| Dimensiones | |
| Ancho del product | 296 mm |
| Largo del product | 225.5 mm |
| Alto del producto | 272 mm |
| Peso del product | 15.5 kg |
| Técnica | |
| Número de contactos principales NO | 4 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 2 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 4P |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 800 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (1000 V) 40 °C 800 A |
| (1000 V) 60 °C 650 A | |
| (1000 V) 70 °C 575 A | |
| (690 V) 40 °C 800 A | |
| (690 V) 55 °C 650 A | |
| (690 V) 60 °C 650 A | |
| (690 V) 70 °C 575 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (440 V) 55 °C 550 A |
| (500 V) 55 °C 550 A | |
| (690 V) 55 °C 550 A | |
| (1000 V) 55 °C 175 A | |
| (380 / 400 V) 55 °C 550 A | |
| (220 / 230 / 240 V) 55 °C 550 A | |
| Potencia operativa nominal AC-3 (Pe) | (415 V) 315 kW |
| (440 V) 315 kW | |
| (500 V) 400 kW | |
| (690 V) 500 kW | |
| (1000 V) 35 kW | |
| (380 / 400 V) 280 kW | |
| (220 / 230 / 240 V) 160 kW | |
| Capacidad de rotura nominal AC-3 | 8 x Ie AC-3 |
| Capacidad nominal de fabricación AC-3 | 10 x Ie AC-3 |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 1.5 ... 1.8 In A |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-2 / AC-4) 120 cycles per hour | |
| (AC-3) 300 cycles per hour | |
| Durabilidad mecánica | 5 million |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) Uc (at θ ≤ 70 °C) |
| Tensión nominal del circuito de control (Uc) | Operación de CC 77 ... 143 V |
| Consumo de la bobina | Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 125 V·A |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 140 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 50 Hz 3500 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 60 Hz 4000 V·A | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 60 W |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 10 ... 20 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 13 ... 23 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 25 ... 55 ms | |
| Entre la energización de la bobina y el cierre sin contacto 30 ... 60 ms | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| Bornes de conexión (suministrados en posición abierta) Polos principales | Flat type c/w screws and bolts |
| Tipo de terminal | Circuito Principal: Bares |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Clasificación de uso general UL/CSA | (600 V AC) 540 A |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -50 ... 70 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | No se necesita declaración |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2003010304094982 |
| Declaración de conformidad - CCC | 2020980304001264 |
| Declaración de conformidad - CE | 2CMT2015-005442 |
| Certificado UL | 20161201-E36588 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 317 mm |
| Embalaje Nivel 1 Largo | 317 mm |
| Embalaje Nivel 1 Alto | 373 mm |
| Embalaje Nivel 1 Peso | 17.2 kg |
| Embalaje Nivel 1 EAN | 7320500382578 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4755 >> Contactors |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 143 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 800 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 550 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 280 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión por carriles |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 4 |
