> >>>OT315_Y 1SCA123588R1001 ABB SECC. BY-PASS OT315E13YP
Anterior producto Siguiente producto

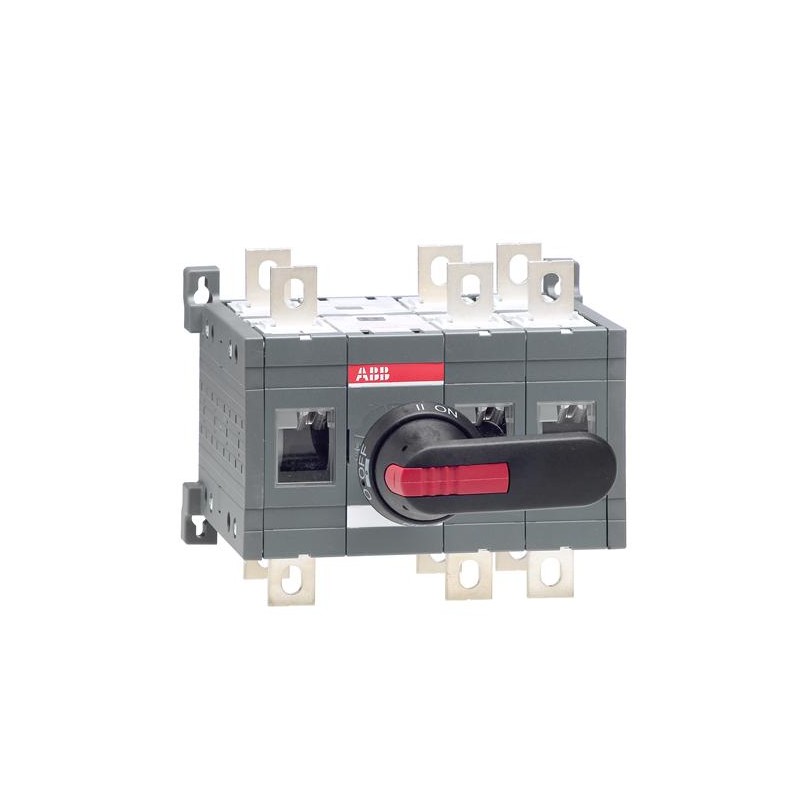

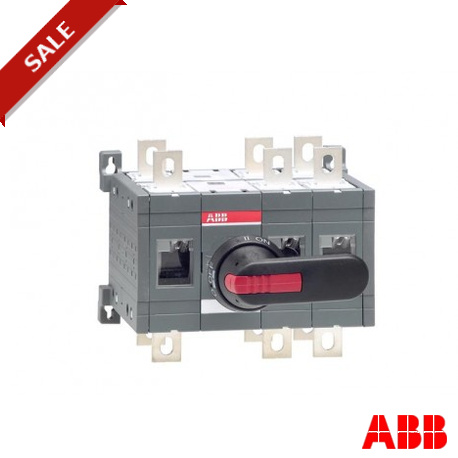

OT315_Y 1SCA123588R1001 ABB SECC. BY-PASS OT315E13YP Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

OT315_Y 1SCA123588R1001 ABB SECC. BY-PASS OT315E13YP

OT315_Y

1SCA123588R1001

ABB

SECC. BY-PASS OT315E13YP

Interruptor Bypass manual OT315E13YP

Más detalles


Interruptores de baja tensión > Seccionador

Interruptores Manuales > OT_C

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Incluyendo un plástico negro IP65 I-0-II pistola de tipo palanca y un mango de extensión para permitir la suave operación manual, el eje y el juego de tornillos para la conexión del cable. El mango de extensión es de resorte montado en el estándar de la manija de operación manual. El mango de extensión serán removidos cuando padlocking el estándar de manejar. Mango de candado en el 0-posición de enclavamiento de puerta en la I y II de las posiciones y cuando candado.

El pedido

  • EAN:
    6417019543727
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85365080

Dimensiones

  • Neto Del Producto Anchura:
    284mm
  • Neto Del Producto De La Altura:
    185mm
  • Producto De La Profundidad De La Red:
    306mm
  • Peso Neto Del Producto:
    13.5kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    205 mm
  • Paquete De Nivel 1 Altura:
    330 mm
  • Paquete De Nivel 1 Longitud:
    360 mm
  • Paquete De Nivel 1 Peso Bruto:
    13.5 kg
  • Paquete de Nivel 1 EAN:
    6417019543727

Ambiental

  • RoHS Estado:
    Planeado seguir Directiva europea 2002/95/CE del consejo, de 18 de agosto de 2005 y de enmienda después de 2009 Q4

Información Adicional

  • Libre convencional Térmica del aire de Corriente (Ith):
    q = 40 °C 315 Un
  • Corriente Térmica Convencional (Iel):
    Completamente Cerrado 315 Un
  • El IIT de Estado de la Publicación:
    Nivel 0 - Información habilitado
  • Número de Polos:
    3
  • Mecanismo De Operación:
    Mecanismo de entre los polos
  • Grado De Contaminación:
    3
  • La Pérdida De Potencia:
    6.5 W
  • Producto Principal Tipo:
    OT315_Y
  • Nombre De Producto:
    INTERRUPTOR DE BY-PASS
  • Nominal Soportada De Impulso De Tensión (Uimp):
    12 kV
  • Tensión Nominal De Aislamiento (Uyo):
    1000 V
  • Corriente de operación nominal AC-21A (Ie):
    (500 V) 315 UN
    (690 V) 315 UN
  • Corriente de operación nominal AC-22A (Ie):
    (500 V) 315 UN
    (690 V) 315 UN
  • Corriente de operación nominal AC-23A (Ie):
    (380 ... 415 V) 315 UN
    (500 V) 315 UN
    (690 V) 315 UN
  • De operación nominal de Alimentación AC-23A (Pe):
    (220 ... 240 V) 100 kW
    (400 V) 160 kW
    (500 V) 220 kW
    (690 V) de 315 kW
  • Tensión Nominal:
    1000 V
  • Nominal de Corta duración Corriente asignada (Icw):
    1 s 15 kiloampere rms

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 5:
    EC000216 - Interruptor-seccionador
  • Objeto Código De Clasificación:
    Q

Datasheet - PDF

▲
Título: Tamaño: Tipo:
SECC. BY-PASS OT315E13YP - ABB - OT315_Y - 1SCA123588R1001 108 Kbytes SECC. BY-PASS OT315E13YP - ABB - OT315_Y - 1SCA123588R1001
OT315_Y 1SCA123588R1001 ABB SECC. BY-PASS OT315E13YP 68 Kbytes SECC. BY-PASS OT315E13YP - ABB - OT315_Y - 1SCA123588R1001
